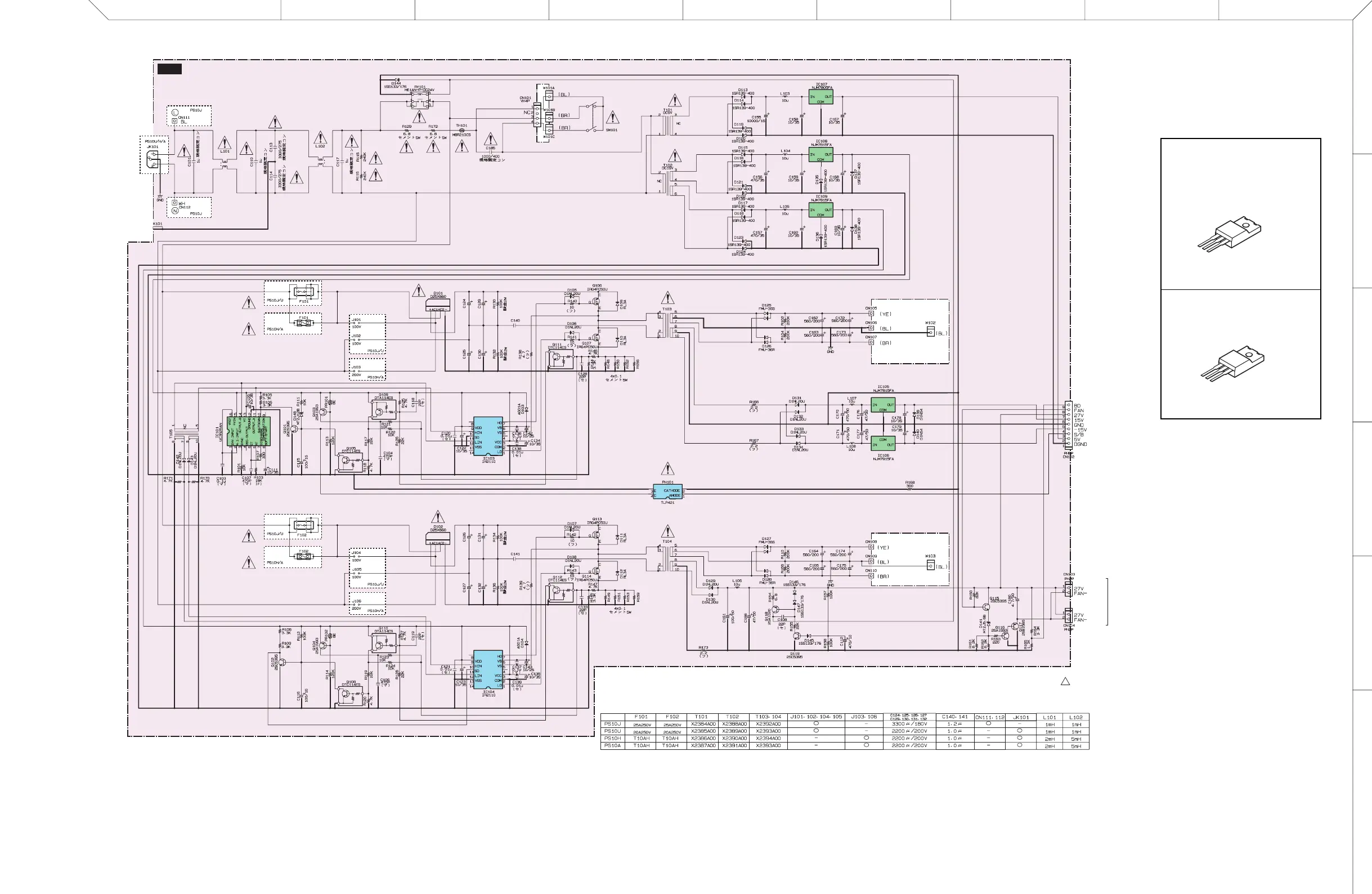

■ PC9501N OVERALL CIRCUIT DIAGRAM 7/7 (PS10)
※2
※2
AC IN
PS10
※2
※2
※1
※1
POWER
※1
POWER
TRANSFORMER
REGULATOR +5V
REGULATOR +15V
REGULATOR +15V
from PA10 ACH-W201
from PA10 ACH-W202
from PA10
ACH-W203
to IN10
1/5-CN606
from PA10 BCH-W201
from PA10 BCH-W202
from PA10 BCH-W203
to IN10
1/5-CN607
REGULATOR –15V
to IN10 1/5-CN602
※1
※1
※1 ※1
※1 ※1
※2
※2
※2
※2
※1
※1
※1 ※1
※1 ※1
※1
※1
PHOTO COUPLER
A ch
B ch
FAN
※1
REGULATOR +15V
規格認定コン : Capacitor( 規格認定コン )
( セ ): CeramicCapacitor( セラコン )
( マ ): MylarCapacitor( マイラーコン )
酸金 : MetalOxideFilmResistor( 酸化金属被膜抵抗 )
セメント : WireWoundResistor( セメント抵抗 )
( フ ): FlameProofC.Resistor( 不燃化カーボン抵抗 )
（F）: MetalFilmResistor( 金属被膜抵抗 )
28CC1-8833659
2
• NJM7815FA (XD853A00)
REGULATOR +15V
IC105, IC108, IC109
• NJM7805FA (XJ607A00)
REGULATOR +5V
IC107
• NJM7915FA (XD854A00)
REGULATOR -15V
IC106
1: INPUT
2: GND
3: OUTPUT
1
2
3
1
2
3
1: COMMON
2: INPUT
3: OUTPUT
Note: See parts list for details of circuit board component parts.
注：シートの部品詳細はパーツリストをご参照ください。
※ 2 The element in the dotted area is attached to the sheet indicated in this area.
破線内の素子は、破線内部に記載されたシートにのみ取り付けられます。
※ 1 The parts for the element with this notification vary depending on the sheet used.
Refer to the table below for the parts to be used.
注記の素子はシートにより使用部品が異なります。使用部品については下表を参照してください。
