Yamaha RDX-E700 - Manual Tray Ejection Procedure

11
RDX-E700/NX-E700
RDX-E700
NX-E700
Top Cover
トップカバー
Front Panel Unit
フロントパネルユニット
DVD Mechanism Ass'y
DVDメカニズムASSY
r
r
e
e
t
q
q
e
w
Door Ornament
ドア飾り
Hook
フッ
ク
GND Wire
アース線
CN12
CN14
CN11
Hook
フック

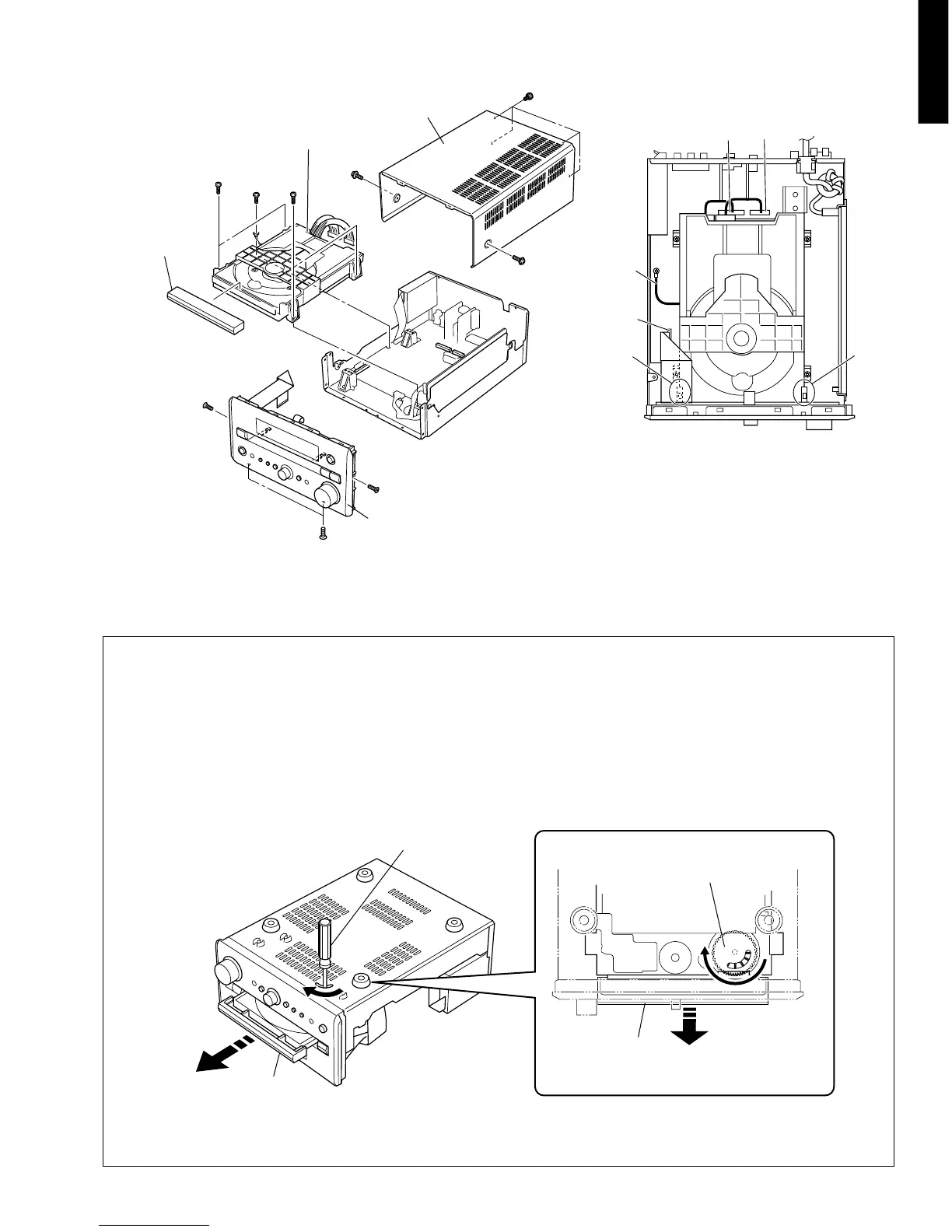

Fig. 1
Fig. 2
● 手動でトレーを開く方法
a. 本機を上下反転します。
b. トレーが出てくるまで、ドライバーでローディングギア
を図に示す矢印の方向に回転します。
c. トレーをそっと引き出します。
● HOW TO MANUALLY EJECT THE TRAY
a. Turn the unit bottom up.
b. Turn the Loading Gear in the direction indicated with a
screwdriver until the tray is ejected.
c. Gently pull the tray out.
Tray
トレー
Screwdriver
ドライバー
Loading Gear
ローディングギア
Tray
トレー
Fig. 3
