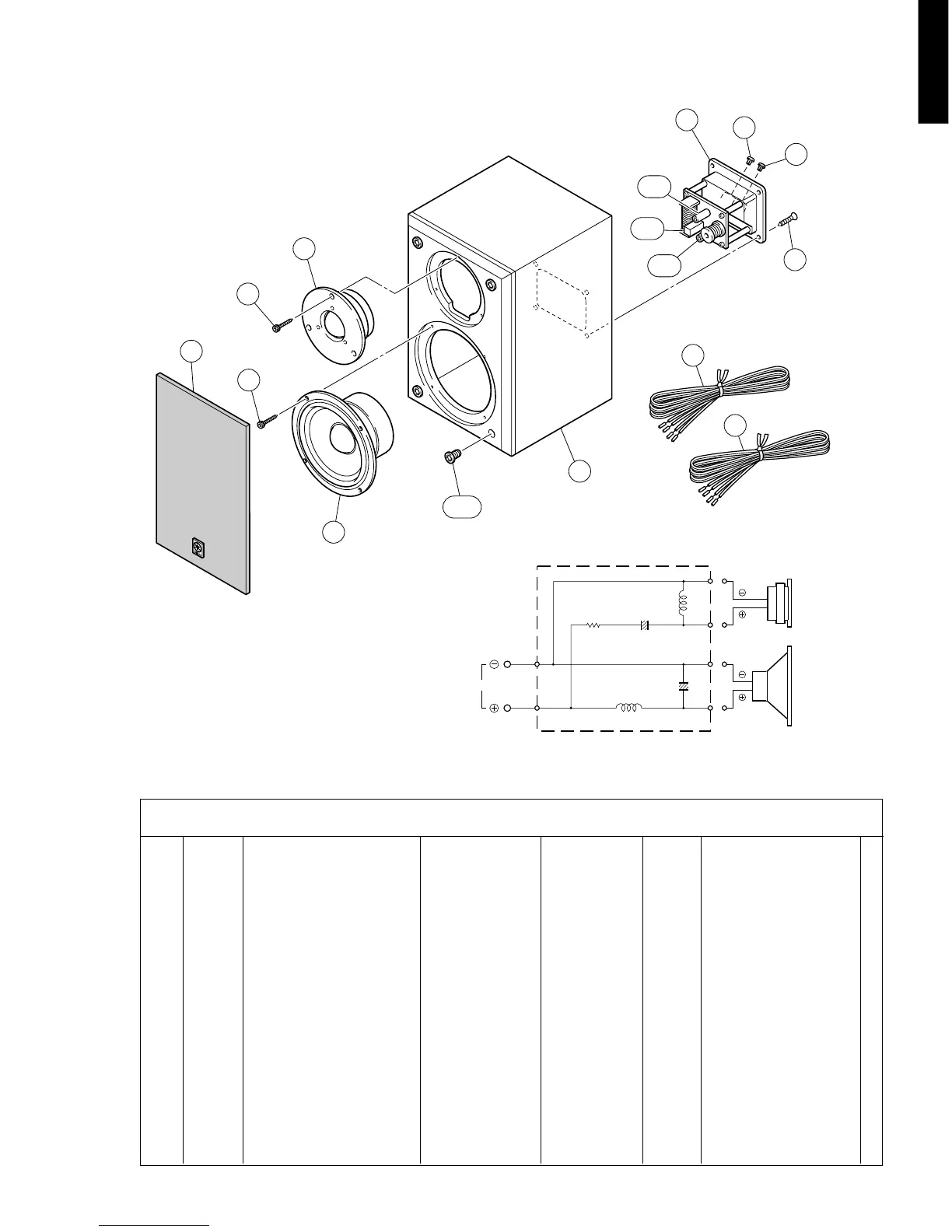

Yamaha RDX-E700 - NX-E700 Speaker Parts List; Cabinet Assembly; Front Grille Assembly; Tweeter Driver

27
RDX-E700/NX-E700
RDX-E700
NX-E700
Ref.
No. PartNo. Description Remarks Markets 部品名 Rank
NewParts(新規部品)
*
* 1 WG237700 CABINETASS'Y BL キャビネットＡＳＳＹ
* 2 WG237800 FRONTGRILLEASS'Y フロントグリルＡＳＳＹ
* 3 XW275B00 DRIVER,TWEETER 2.5cm5Ω JA05U3 スピーカーユニット
* 4 XZ668C00 DRIVER,WOOFER 11cm6Ω JA1151 スピーカーユニット
7 V9504600 NETWORKASS'Y ネットワークＡＳＳＹ
7‑1 V6055400 ELECTROLYTICCAP 8.2uF63V ＢＰケミコン 04
7‑2 V6367500 ELECTROLYTICCAP 3.3uF63V ＢＰケミコン
* 7‑3 V9507500 CEMENTRESISTOR 2.7Ω5W セメント抵抗 01
12 V5361400 TERMINALCAP S06ERED ターミナルキャップ
13 V5361500 TERMINALCAP S06EBLACK ターミナルキャップ
* 21 WE963200 FLATHEADWOODSCREW 3.5x20MFZN2B3 皿木ネジ
22 V9506100 HEXAGONHEADWOODSCREW 4x25MFZN2BL ６角穴付き木ネジ
ACCESSORIES 付属品
30 V9826900 SPEAKERCABLE 4m1pc スピーカーケーブル
■ NX-E700
22
21
7-1
7-2
1-12
7-3
30
12
7
1
13
22
2
3
4
30
TWEETER
WOOFER
R1
2.7/5W
L1
1.0mH
L2
0.27mH
C2
3.3/63V
C1
8.2 /63V
INPUT
