RDX-E700/NX-E700

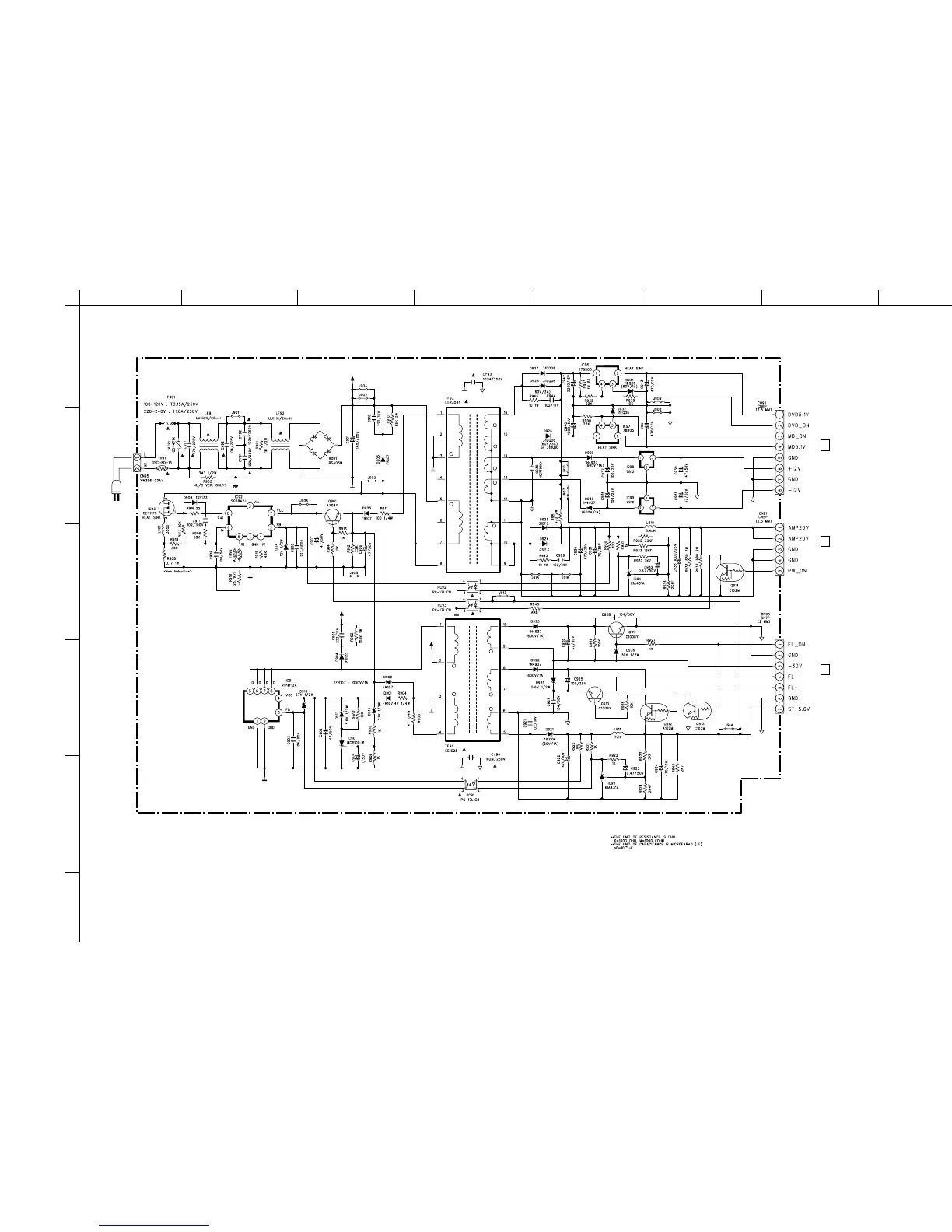

■ SCHEMATIC DIAGRAM (POWER SUPPLY UNIT)
TO MAIN 1/2 CN92
Page 20 E-5
TO MAIN 2/2 CN91
Page 21 C-7
TO MAIN 1/2 CN93
Page 20 E-5
POWER
* Components having special characteristics are marked
Z
and
must be replaced with parts having specifications equal to
those originally installed.
* Schematic diagram is subject to change without notice.
* Z印のある部品は、安全性確保部品を示しています。部品の交換が必要な場合、
パーツリストに記載されている部品を使用してください。
* 本回路図は、標準回路図です。改良のため予告なく変更することがございます。
FOR INFORMATION ONLY (NO REPLACEMENT COMPONENT PARTS WILL BE AVAILABLE)
