Yamaha XMAX - Page 182

8-11

5*1
Abaikan langkah 5-7 jika elemen pena-
pis minyak itu tidak digantikan.

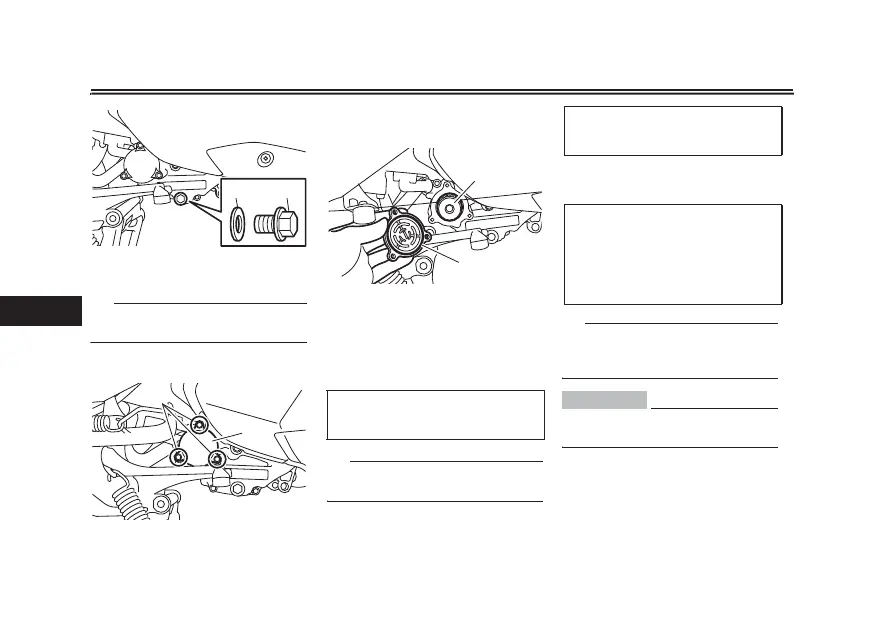

5. Keluarkan penutup elemen penapis
minyak dengan mengeluarkan bolt.
6. Keluarkan dan ganti elemen penapis
minyak dan O-ring.
1. Bolt buangan minyak enjin
2. Gasket
1. Bolt
2. Penutup elemen penapis minyak
12
2
1
7. Pasangkan penutup elemen pena-
pis minyak dengan memasang bolt,
kemudian ketatkan dengan tork
khas.
5*1
Pastikan bahawa O-ring pada kedudukan
yang betul.
8. Pasang penutup penapis minyak
enjin dan gasket baru, kemudian
ketatkan bolt dengan tork khas.
9. Isikan minyak enjin yang disyorkan
dengan jumlah yang ditetapkan.
5*1
Pastikan bersihkan minyak yang tertum-
pah pada mana-mana bahagian selepas
sistem enjin dan ekzos telah sejuk.
PERHATIAN
ECA24060
1BTUJLBOUJBEBCBIBOBTJOHEJNBTVL
LBOQBEBLPUBLFOHLPM
10. Pasang dan ketatkan penutup pe-
napis dan O-ring.
11. Hidupkan enjin, dan biarkan ia sela-
ma beberapa minit semasa meme-
riksa kebocoran minyak. Sekiranya
minyak bocor,
1. Elemen penapis minyak
2. O-ring
.FOHFUBULBOUPSL
Bolt penutup elemen penapis minyak:
10 N·m (1.0 kgf·m, 7.4 lb·ft)
.FOHFUBULBOUPSL
Bolt buangan minyak enjin:
20 N·m (2.0 kgf·m, 15 lb·ft)
.JOZBLFOKJOZBOHEJTZPSLBO
Lihat muka surat 10-1.
,VBOUJUJNJOZBL
Pertukaran minyak:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Dengan membuang penapis minyak:
1.60 L (1.69 US qt, 1.41 Imp.qt)
1
2
1FOZFMFOHHBSBBOCFSLBMBEBOQFOZFMBSBTBO
