Yamaha XMAX - Page 189

8-18

1FOZFMFOHHBSBBOCFSLBMBEBOQFOZFMBSBTBO

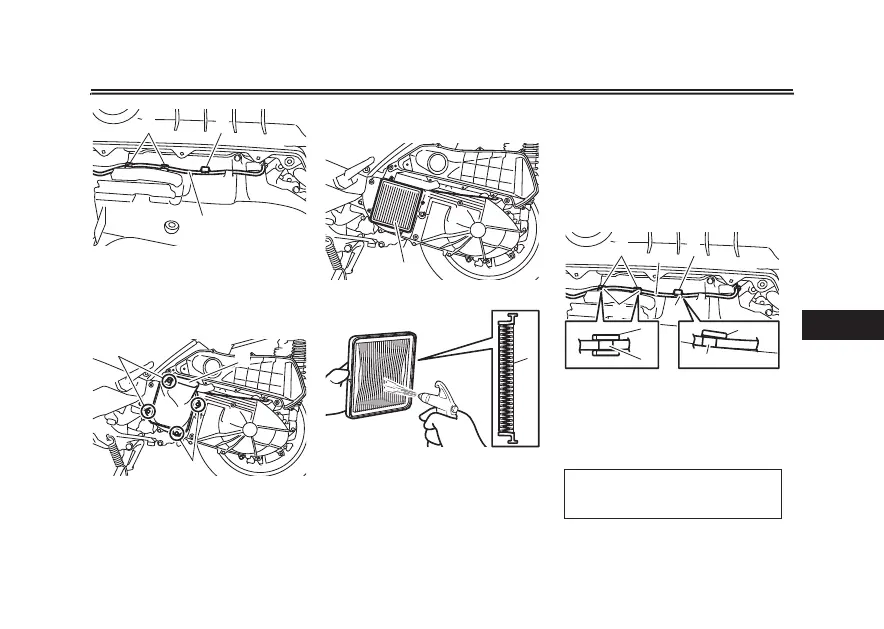

6. Keluarkan penutup bekas penapis
udara V-belt dengan mengeluarkan
palam.
udara dimampatkan dari sisi yang
bersih seperti ditunjukkan.
8. Periksa bekas elemen penapis
udara V-belt untuk kerosakan dan
menggantikannya jika perlu.
9. Masukkan elemen ke dalam bekas
V-belt.
10. Pasang penutup bekas penapis
udara V-belt dengan memasang
bolt.
11. Pasang pemacu sensor roda bela-
kang ke dalam pemegang pada pita
putih pada plumbum seperti yang
ditunjukkan.
1. Batang sensor roda belakang
2. Batang pemegang
1. Penutup bekas penapis udara V-belt
2. Palam
1
2 2
1
2
2
1. Bekas elemen penapis udara V-Belt
1. Sisi bersih
1
1
12. Pasang palam bekas penapis uda-
ra, kemudian ketatkan palam untuk
tork yang di syorkan.
13. Pasang penutup bekas V-belt den-
gan memasang skru.
1. Plumbum sensor roda belakang
2. Pita putih
3. Pemegang plumbum
5PSLNFOHFUBULBO
Palam:
10 N·m (1.0 kgf·m, 7.2 lb·ft)
1
3 3
2 2
3
2
2
3
7. Keluarkan elemen penapis udara,
kemudian tuipkan kotoran dengan
