When checking the P.C.B.s:
• Put the rubber sheet and the cloth over this unit, and
place the sub-chassis unit on them as shown below.
(Fig. 8)
• Connect the ground points of the POWER (1) P.C.B.
(G2) to the chassis with a ground lead or the like.
(Fig. 8)
• Reconnect all cables (connectors) that have been
disconnected.
• When connecting the flexible flat cable, be careful
with polarity.
P.C.B. をチェックする場合には：
・ 本機の上にゴムシートと布を敷き、その上に P.C.B. を
置きます。（Fig.8）
・ POWER（1）P.C.B. の G2 のアースをリード線等で
シャーシに接続してください。（Fig.8）
・ 外したケーブル（コネクター）をすべて接続します。
・ フラットケーブルを接続する際、極性に注意してく
ださい。

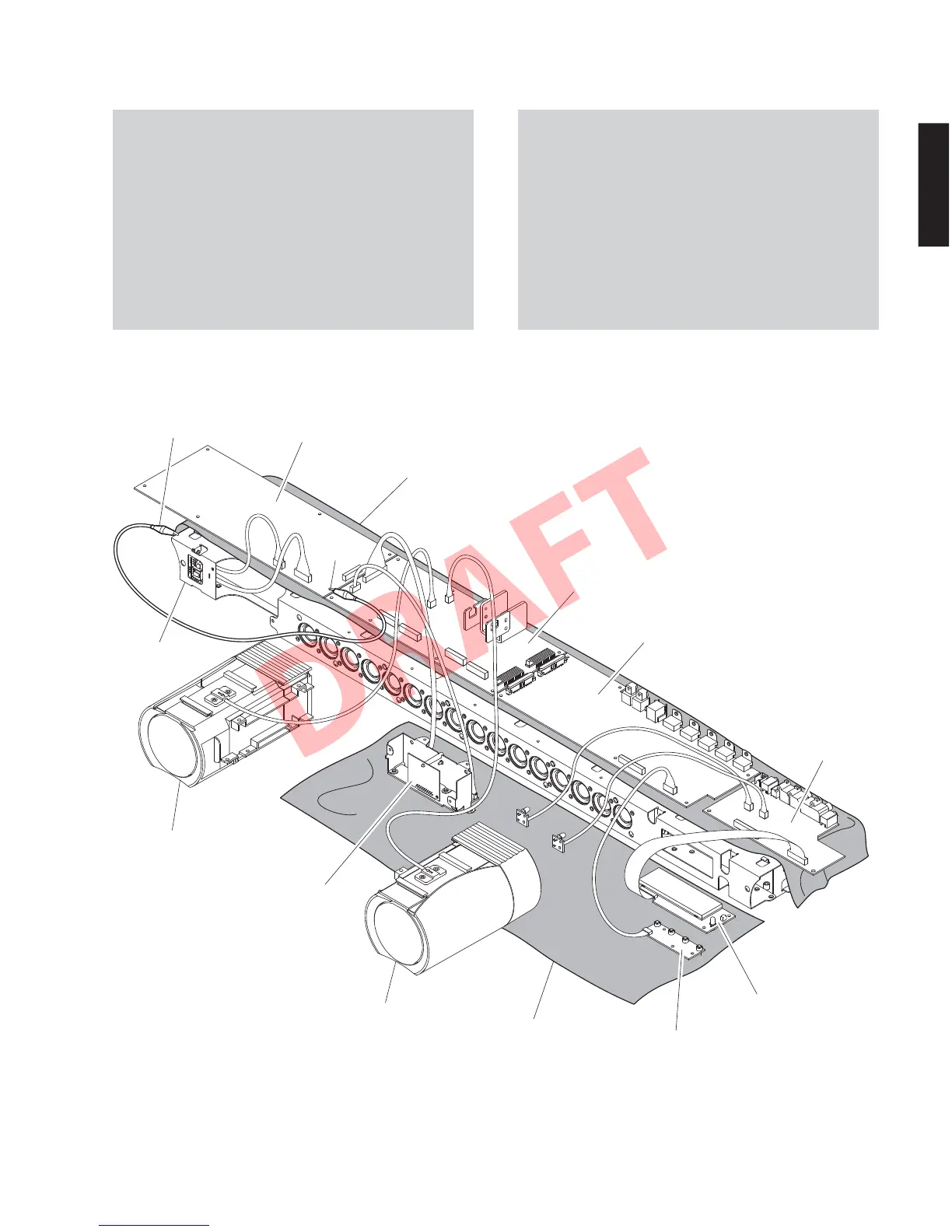

Fig. 8
G2
Rubber sheet and cloth
ゴムシートと布
Rubber sheet and cloth
ゴムシートと布
Ground lead
アース線
Chassis
シャーシ
POWER (1) P.C.B.
POWER (2) P.C.B.
POWER (3) P.C.B.
AWCD2A P.C.B.
INPUT (1) P.C.B.
DAMP P.C.B.
DGITAL P.C.B.
Cabinet L assembly
キャビネット LAss'y
Cabinet R assembly
キャビネット RAss'y
31
YSP-CU4300/YSP-CU3300/NS-WSW160
YSP-CU4300/YSP-CU3300/
NS-WSW160
