14. ツィーターの外し方
a. ダンパー 4 個を外します。（Fig.6）
※ 外した古いダンパーは、空気漏れの原因となる恐
れがあるため、再利用できません。新しいものに
交換してください。
b. SP キャビネットを外します。（Fig.6）
c. ㉔のネジ 2 本を外し、ツィーターを外します。（Fig.6）
※ 他のツィーターも同様の方法で外すことができま
す。
14. Removal of Tweeters
a. Remove the 4 dampers. (Fig. 6)
* The old damper, once removed, cannot be
reused as it may cause air leakage. Be sure to
install a new one for its replacement.
b. Remove the SP cabinet. (Fig. 6)
c. Remove 2 screws (
㉔
). Remove the tweeter. (Fig. 6)
* Other tweeters can be removed in the same
manner.

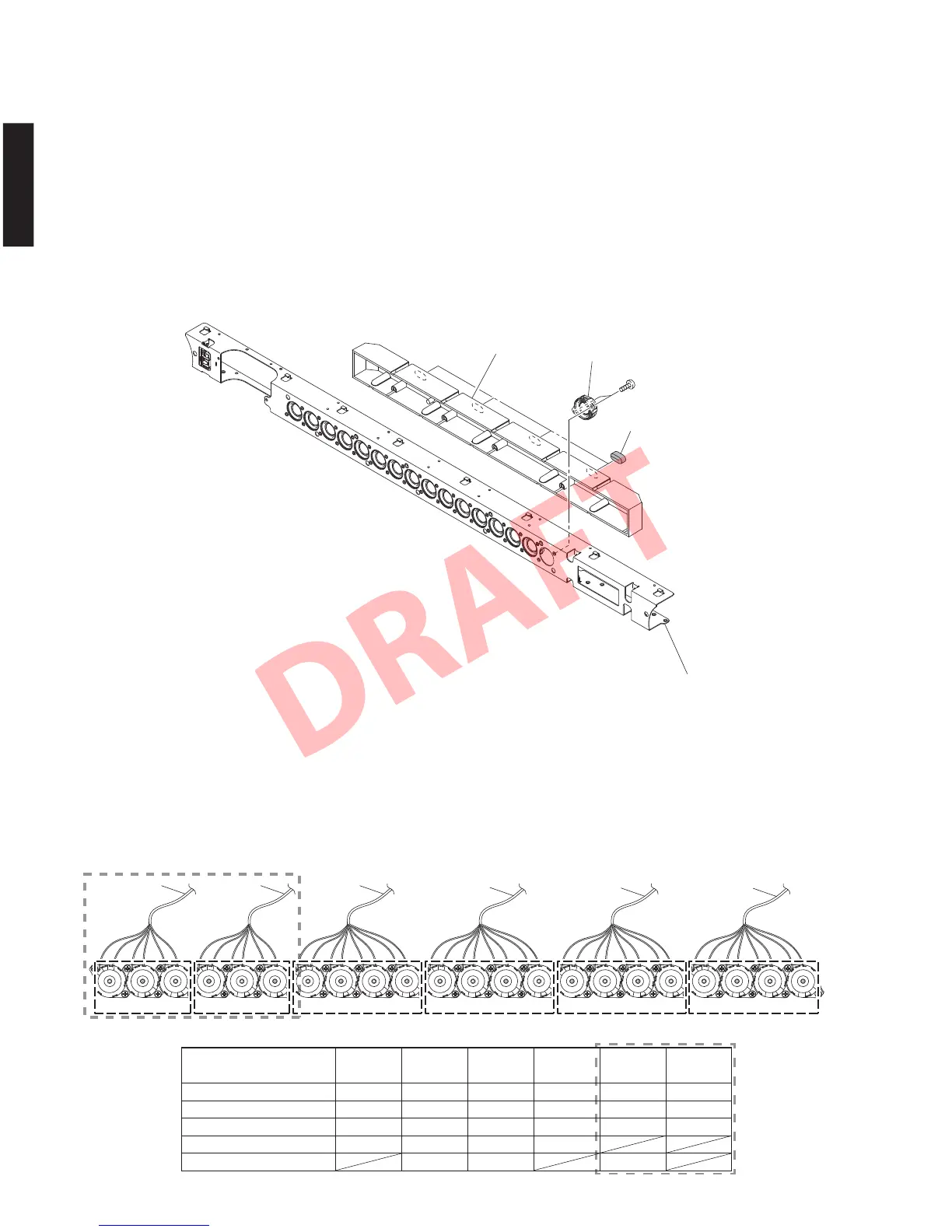

Fig. 6
Tweeter
ツィーター
SP cabinet
SP キャビネット
SP unit
SP ユニット
Damper
ダンパー
㉔
Installation of Tweeters
Note: Make sure that all the removed tweeters are
reinstalled at specified positions. (Fig. 7)
ツィーターの取り付け方
注意： 取り外したツィーターはすべて決められた位
置に取り付けてください。（Fig.7）
Fig. 7
Pin No. (Cable color)
ピン番号（線色）
CB905 CB904 CB909 CB907 CB912 CB911
1: (Black), 2: (Red) T13 T12 T05 T04 T20 T19
3: (Black), 4: (Green) T14 T11 T06 T03 T21 T18
5: (Black), 6: (Yellow) T15 T10 T07 T02 T22 T17
7: (Black), 8: (Orange) T16 T09 T08 T01
9: (N.C.) – – –
CB907
T01 T02 T03
CB912
T20 T21 T22
CB911
YSP-CU4300
T17 T18 T19 T04 T05 T06 T07 T08 T09 T10 T11 T12 T13 T14 T15 T16
CB909 CB904 CB905
YSP-CU4300
30
YSP-CU4300/YSP-CU3300/NS-WSW160
YSP-CU4300/YSP-CU3300/
NS-WSW160
