Yealink MVC940 - Instalación

MTouch
67$67$7$.7$..4QFBLFS**
3x HDMI out
3
4
Instalación

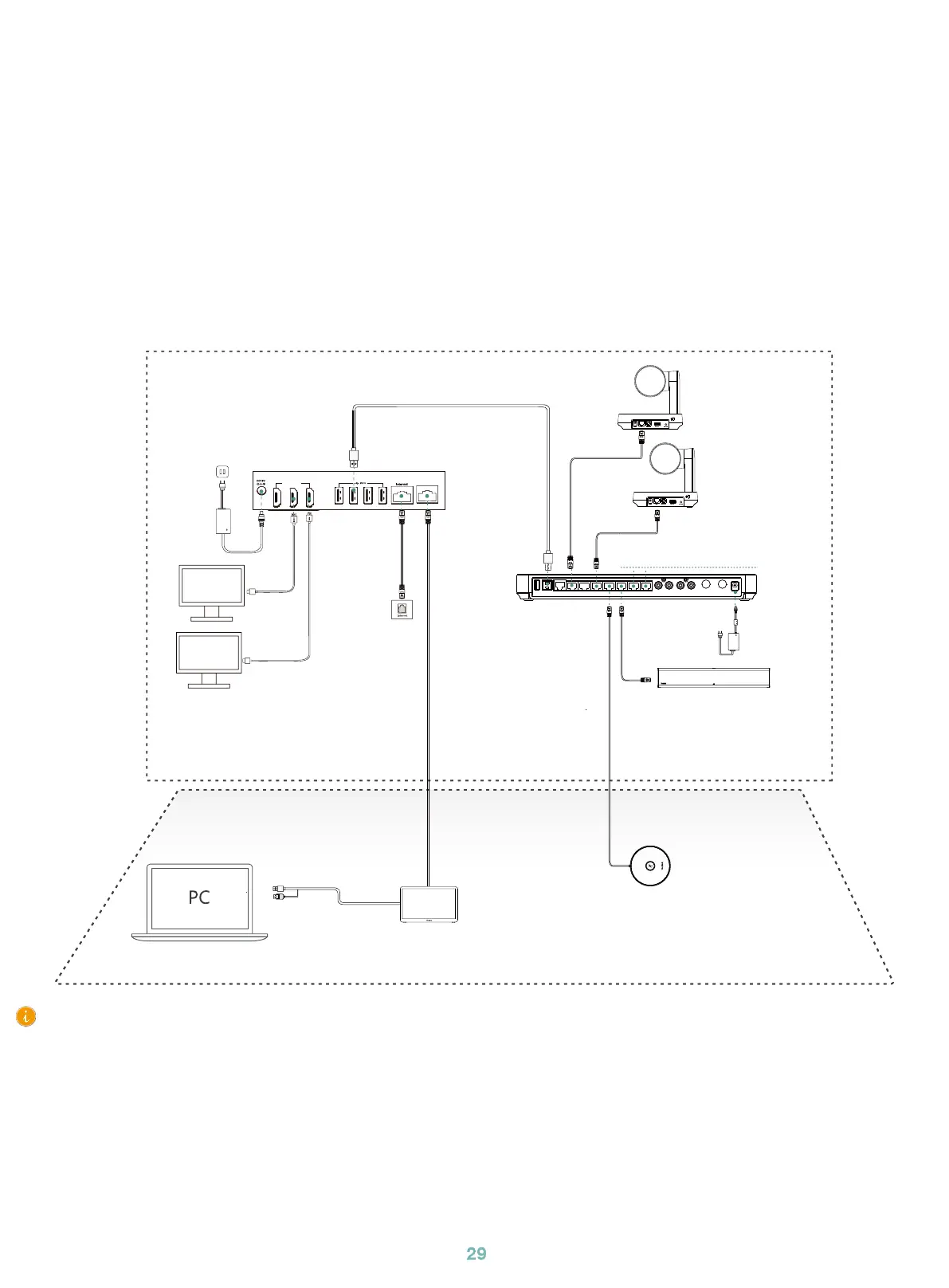

Conexión
• MCore Pro puede montarse en la pared o sobre un televisor y jarse en una mesa.
• MTouch Plus puede colocarse sobre una mesa, pegarse o jarse en una mesa, y montarse en la pared.
• UVC84 puede colocar sobre una supercie plana, montar encima de una pantalla, montar en la pared,
montar en el techo, montar en el soporte de TV.
• AVHub puede montarse en la pared, fijarse debajo de una mesa, colocarse sobre un escritorio y
montarse sobre un soporte.
• RoomSensor puede montarse en el techo o en la pared.
• Instale e implemente los accesorios en el sistema en función del entorno y los requisitos específicos.
Para obtener información sobre la instalación y la implementación, consulte la guía de inicio rápido de
cada producto.
Pantalla
(no se incluye)
UVC84
UVC84
(2,1 m, 6,89 ft)
Alimentación
(19V/4,74A)
(3,8 m, 12,47 ft)
Alimentación
(48V/2A)
(7,5 m, 24,60 ft) CAT5e
(7.5 m, 24,60 ft)
CAT5e
(1,8 m, 5,91 ft) HDMI
(1,8 m, 5,91 ft)
HDMI
(1,2 m, 3,94 ft) Cable USB 3.1(C - C,
HDMI)
• Al iniciar el sistema por primera vez, debe conectar un ratón para completar la conguración inicial. Es
recomendable utilizar el kit de teclado y ratón inalámbricos.
• Cuando conecte UVC84/UVC86/MSpeaker II directamente al AVHub, el número total de conexiones no podrá
ser superior a 4 dispositivos. Si el número total de conexiones es superior a 4 dispositivos, deberá conectar un
switch PoE (el switch PoE debe cumplir el estándar [PoE+] 802.3at). Se recomienda utilizar Yealink RCH40.
• Accesorios necesarios no incluidos:
»
Pantalla: resolución de 1080 p o superior y con un puerto HDMI.
»
PC: equipado con un puerto HDMI o USB-C (compatible con el protocolo DP).
»
Cable Ethernet: cable Ethernet CAT5e o superior.
»
HDMI: cable HDMI estándar.
PC
(no se incluye)
MTouch Plus
MCore Pro
Cable CAT5e
(no se
incluye)
(7,5 m, 24,60 ft) CAT5e
(2,5 m, 8,20 ft) USB 3.0 (A-B)
MSpeaker II
(opcional)
VCM35/VCM38
(opcional)
Cable CAT5e
(no se
incluye)
VCM35: (5m, 16,40ft) CAT5e
VCM38: CAT5e (no se incluye)
AVHub
