• Chiudere il diaframma del campo luminoso
(Figura 5/7) finché non è visibile, anche se non a
fuoco (Figura 4/A).
• Regolando l'altezza (Figura 5/8) del
condensatore mettere a fuoco sul bordo del
diaframma del campo luminoso (Figura 4/B).
• Centrare (Figura 4/C) il diaframma del campo
luminoso con le viti di centraggio (Figura 5/4) e
aprirlo fino a quando il bordo del diaframma
appena sparisce dal campo visivo (Figura 4/D).
• Per regolare il diaframma di apertura togliere un oculare dal supporto e regolare il diaframma di
apertura a circa 2/3 del diametro della pupilla di uscita dell'obiettivo (Figura 4/E).
L'impostazione ottimizzata del contrasto dipende dal relativo preparato.
• Reinserire l'oculare e, se necessario, mettere a fuoco sul preparato con la regolazione precisa.
• Regolare l'intensità luminosa con il selettore a bilanciare.
Legenda per Figura 5:
1 Interruttore On / Off (stativo 3, 3 materials), tasto di stand-by (stativo 5, 5 materials e stativo 7, 7 materials)
2 Rotella per Sideport
3 Disco torretta del condensatore
4 Vite di centraggio per condensatore
5 Polarizzatore D con portafiltri a 2 posizioni
6 Condensatore
7 Rotella del diaframma del campo luminoso
8 Rotella per regolare l'altezza del condensatore
9 Vano per elemento scorrevole schermo a iride e attenuatore FL discreto
10 Tavolo del microscopio (con telaio di sostegno universale inserito K)
11 Tasto LM-Set
12 Vano per elemento scorrevole dell'analizzatore
13 Torretta porta-obiettivo
14 Sede compensatore 6x20 (solo stativi materials)
15 Torretta porta-riflettore o doppia ruota portafiltro mot.
16 Rotella per torretta Optovar
17 Gruppo di messa a fuoco approx./fine
18 Tasto TL per accendere/spegnere la lampada LED/alogena o l'otturatore per luce riflessa (a fluorescenza)
19 Rotella per regolare l'intensità luminosa della lampada LED/alogena
20 Manopola o pulsante per la divisione del raggio vis / doc
21 Manopola / pulsante per la lente Bertrand e l'otturatore manuale
22 Parte binoculare del tubo
23 Oculare
24 Anello di regolazione oculare

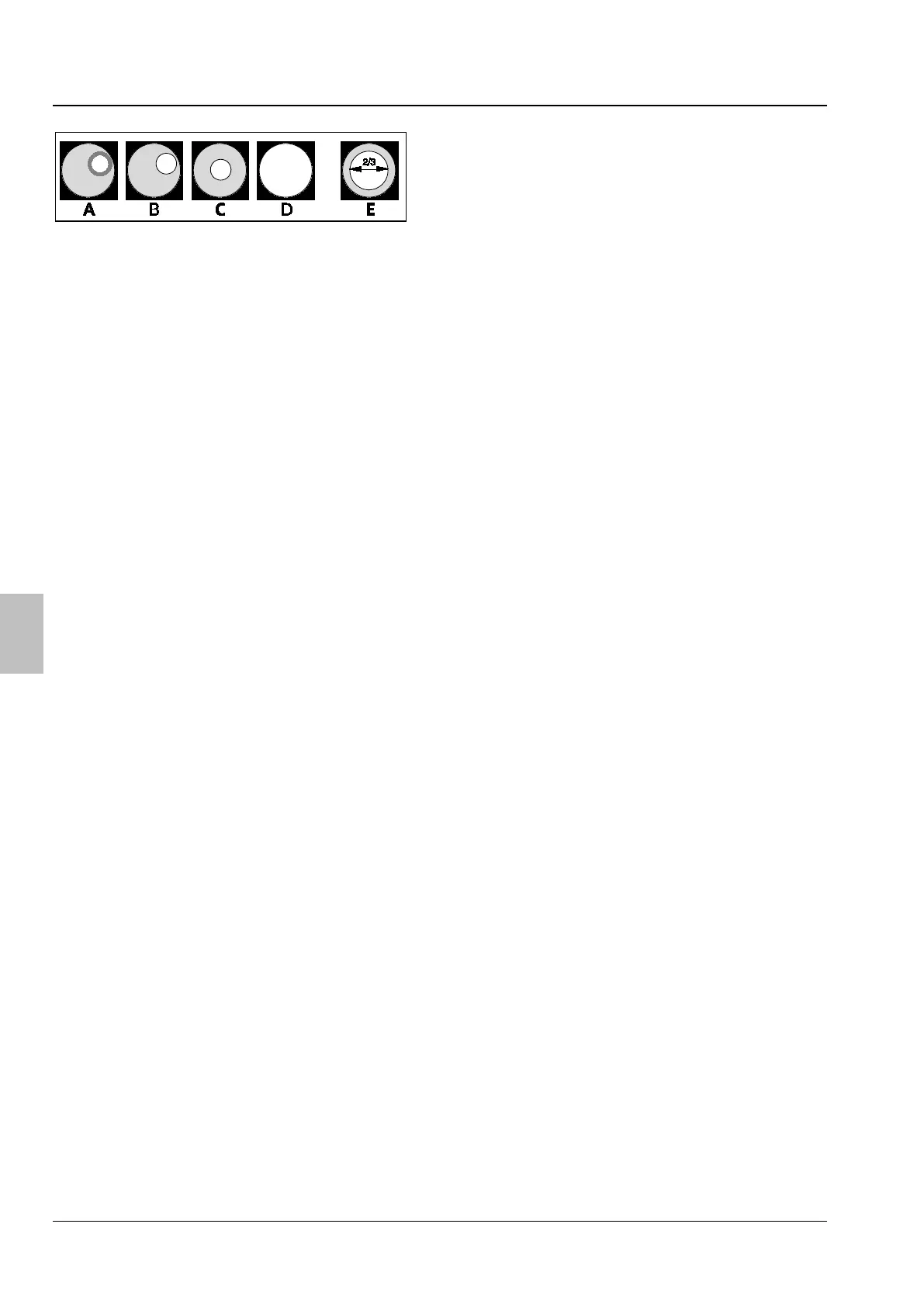

Figura 4 Regolazioni del diaframma nel
campo chiaro della luce trasmessa
secondo KÖHLER
