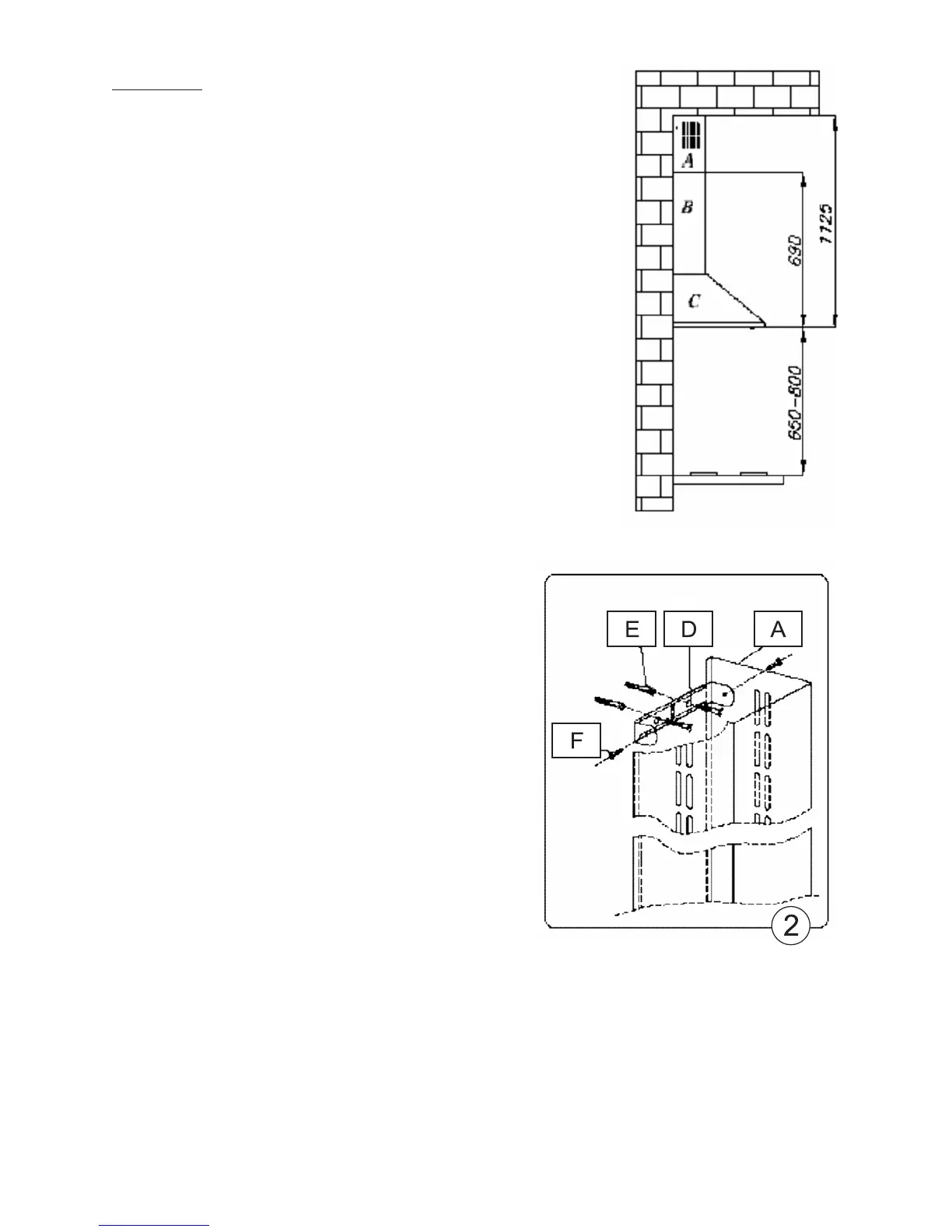

MONTÁŽ
Při montáži odsávače proveďte následující úkony:
1. Zavěste kryt odsávače C.
2. Připojte odsávač k elektrické síti.
3. Umístěte odsávač na pohlcovač nebo odsávač pachů.
4. Namontujte výsuvný sloupec komínu B a A.
Montáž odsávače
a) Vyznačte na stěně svislou linii označující prostředek ku-
chyňské desky.
b) Demontujte hliníkový tukový ltr.
c) Přiložte tělo odsávače ke stěně jeho vyznačeným stře-
dem na svislé, prostřední linii se zachováním minimální
vzdálenosti 650 mm nad sporákem.
Upozornění: Ujistěte se, zda tělo je umístěno vodorovně.
d) Vyznačte na stěně vzdálenost montážních otvorů.
e) Vyvrtejte na stěně vyznačené otvory s použitím vrtá-
ku o průměru odpovídajícímu připojeným hmoždinkám,
vložte hmoždinky do otvorů a následně přišroubujte ke
stěně tělo odsávače.
f) Namontujte hliníkový tukový ltr.
Montáž výsuvného sloupce komínu
Postup montáže komínu odsávače:
Nasaďte dolní B a horní A díl sloupce (obr.1) ●
na kryt odsávače, roztáhněte díly na požado-
vanou výšku a vyznačte ji na stěně.
Sundejte horní díl A komínu a ve vzdálenosti ●
65 mm od vyznačeného bodu maximální dél-
ky komínu, přiložte upevňovací prol komínu
D symetricky ke střední linii, vyznačte na stě-
ně otvory, vyvrtejte je, zasuňte hmoždinky E
a přišroubujte upevňovací prol D.
Na dolní díl komínu B nasaďte horní díl A, ●
roztáhněte je dříve změřenou výšku.
Pomoci připojených vrutů F přišroubujte horní ●
díl komínu A k montážnímu prolu D a dolní
díl komínu B ke krytu odsávače.
Připojení k elektrické síti a ověření funkčnosti
Po připojení zástrčky do zásuvky elektrické sítě (podle uvedených požadavků) ověřte
zda funguje osvětlení odsávače a zda řádně pracuje jeho motor.
Po nainstalování odsávače pár musí být zásuvka přístupná za účelem odpojení zástrčky
z napájení.
