МОНТАЖ
Для встановлення витяжки потрібно виконати такі дії:
1. Підвісити корпус витяжки С.
2. Підключити витяжку до електромережі.
3. Встановити витяжку на поглинач або відведення за-
паху.

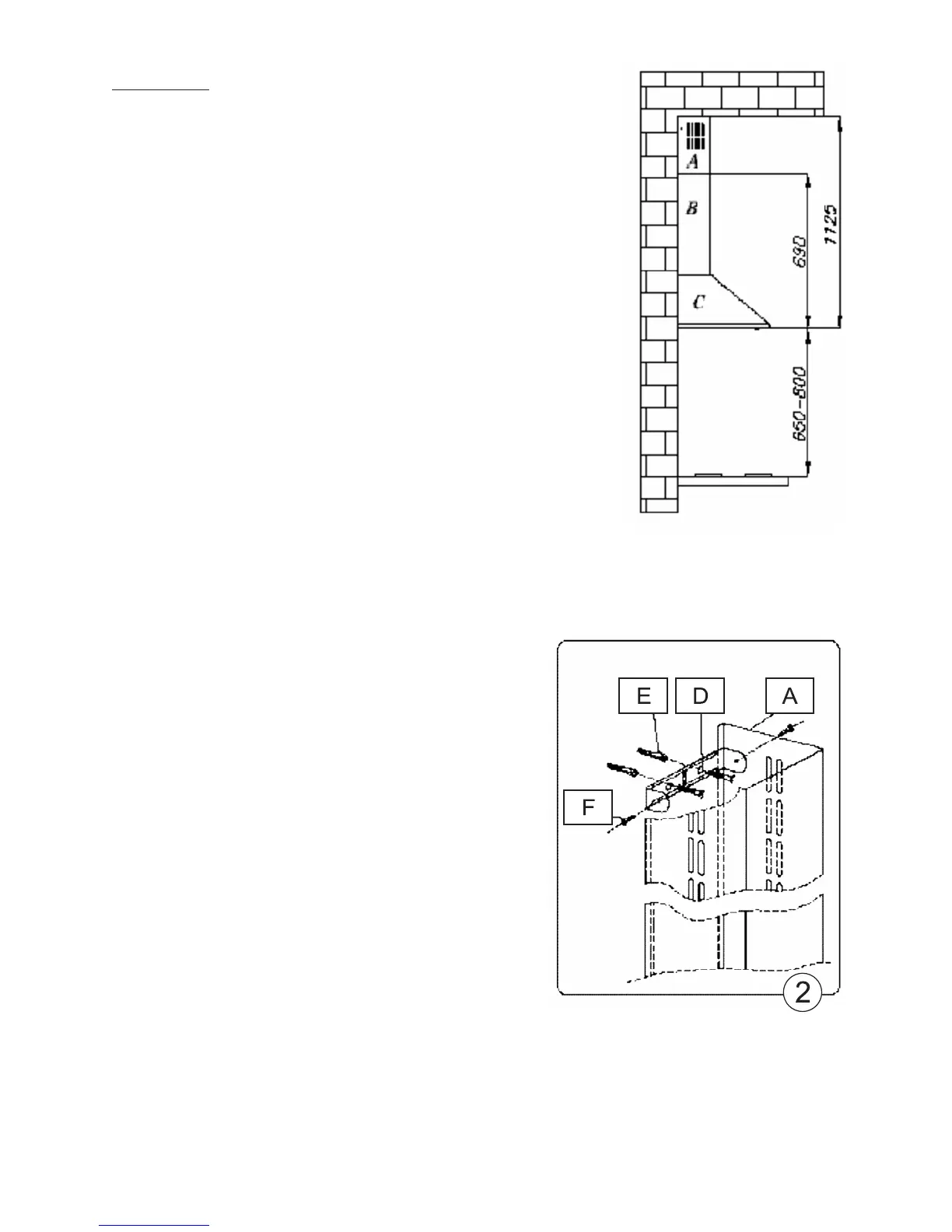

4. Встановити телескопічну колону димоходу B i A.
Монтаж витяжки
a) Позначити на стіні вертикальну лінію, що вказує на се-
редину кухонної плити.
b) Демонтувати алюмінієвий фільтр проти жиру.
c) Прикласти корпус витяжки до стіни його позначеною
серединною частиною до вертикальної, серединної
лінії, зберігаючи мінімальну відстань 650 мм від по-
верхні кухонної плити.
Увага: Упевніться, чи було проведене вирівнювання
корпусу.
d) Позначити на стіні відстань монтажних отворів.
e) Висвердлити позначені на стіні отвори, користуючись
свердлом діаметром, що відповідає доданим розпір-
ним дюбелям, вбити дюбелі, a потім пригвинтити до стіни корпус витяжки.
f) Демонтувати алюмінієвий фільтр проти жиру.
Монтаж телескопічної колони димоходу
Для встановлення димоходу (маскуюче осна-
щення) витяжки, потрібно:
Накласти нижній B i верхній A канал (рис.1) ●
на корпус витяжки, розсунути маскуючий за-
хист на потрібну висоту i позначити її на стіні.
Зняти верхній канал A i на відстані 65 мм від ●
позначеного пункту максимального димохо-
ду, прикласти профіль, що кріпить канал D
симетрично до серединній лінії, позначити
на стіні отвори, висвердлити їх, вбити дюбе-
лі E i пригвинтити профіль для кріплення D.
На нижній канал B встановити верхній канал ●
A, розсунути до попередньо встановленої
висоти.
За допомогою доданих гвинтів F пригвинти- ●
ти верхній канал A до монтажного профіля D
та нижній канал B до корпусу витяжки.
Підключення до електромережі та контроль роботи
Після підключення вилки до розетки електромережі (згідно з попередньо визначе-
ними вимогами) потрібно перевірити чи працює освітлення витяжки та чи правиль-
но працює її двигун.
Після встановлення витяжки гніздо повинно бути доступним для відключення вилки
від живлення.
