A KÉSZÜLÉK FELSZERELÉSE
A készülék felszerelése céljából az alábbi műveleteket
kell elvégezni:
1. Rögzítse a falhoz a páraelszívó C készüléktestét.
2. Csatlakoztassa a páraelszívót a konnektorhoz.
3. Állítsa be a készüléket a szagelszívó vagy szagelvezető
üzemmódra.
4. Szerelje fel az A és B kürtő teleszkópos csövét.
A páraelszívó felszerelése
a) Jelölje meg a falon egy függőleges vonallal a tűzhely lap-
jának a közepét.
b) Szerelje le az alumíniumból készült zsírszűrőt.
c) A készüléktestet illessze a falhoz úgy, hogy annak köze-
pe a falra felrajzolt függőleges vonalra essen, betartva
a tűzhelytől számított min. 650 mm-es távolságot.
Figyelem: Ellenőrizze, hogy a készüléktest vízszintes
helyzetű legyen.
d) Jelölje meg a falon a szerelési lyukak helyét.
e) Fúrja ki a mellékelt tiplik átmérőjének megfelelő fúróval a lyukakat a falban, üsse be
a tipliket, majd a csavarokkal rögzítse a páraelszívót a falhoz.
f) Szerelje fel az alumíniumból készült zsírszűrőt.

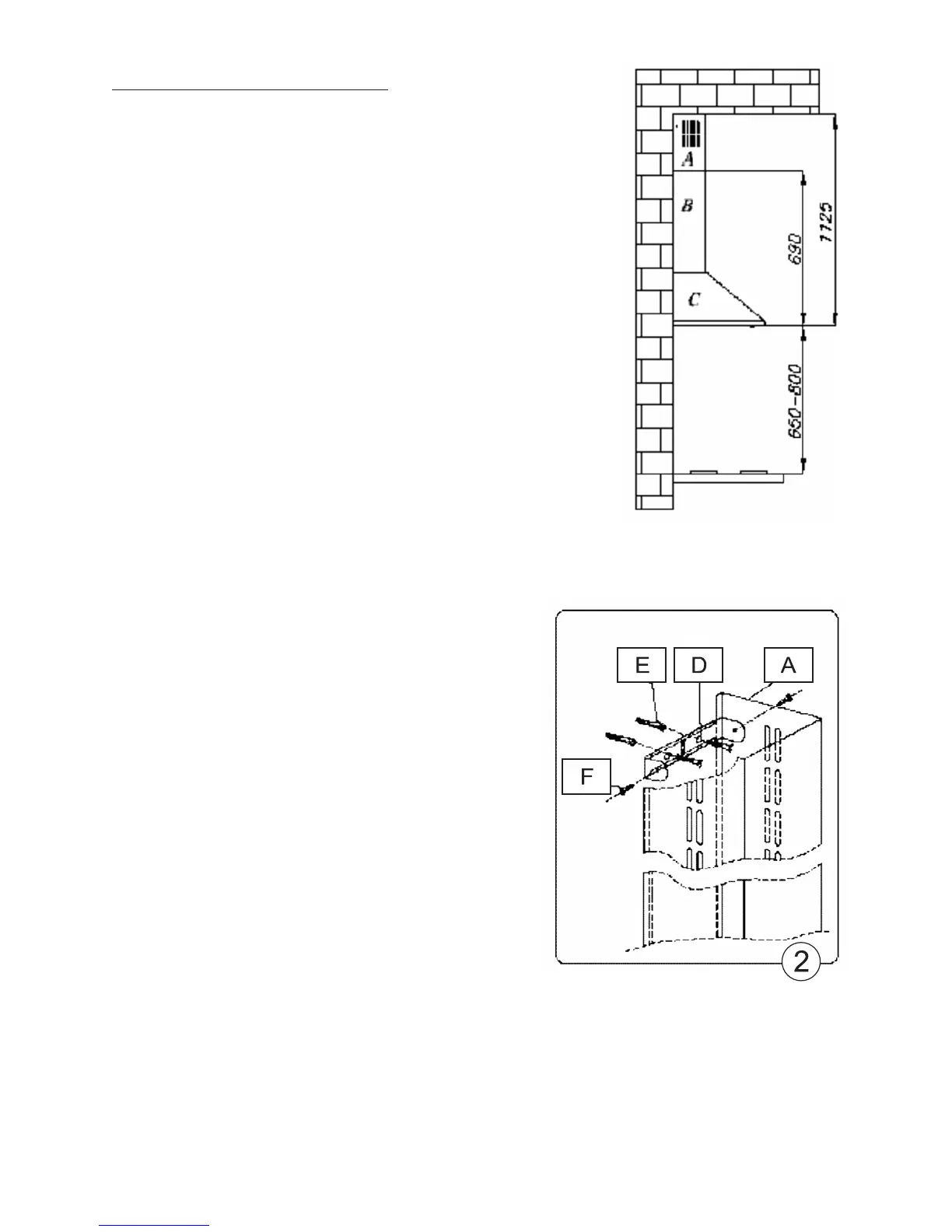

A kürtő teleszkópos csövének a felszerelése
A páraelszívó kürtőjének (álcázójának) a felszere-
lése céljából:
Helyezze az alsó B és a felső A kürtőt (1. ábra) ●
a páraelszívó készüléktestére, húzza szét az
álcázókat a kívánt magasságig és jelölje meg
a falon.
Vegye le az A kürtőt és a kürtő megjelölt ma- ●
ximális pontjától 65 mm-es távolságban illesz-
sze a D rögzítő kürtőprolt a középső vonalhoz
szimmetrikusan, jelölje meg a falon a szerelési
lyukak helyét, fúrja ki őket, üsse be a falba az
E tipliket és a D rögzítő prolt csavarozza fel.
Az alsó B kürtőre helyezze rá a felső A kürtőt, ●
húzza szét az előzőleg megjelölt magasságig.
A mellékelt F csavarok segítségével csavaroz- ●
za fel a felső A kürtőt a D rögzítő prolhoz vala-
mint az alsó B kürtőt a páraelszívó készüléktestéhez.
A hálózathoz való csatlakoztatás és a működés ellenőrzése
A hálózati dugó konnektorhoz való csatlakoztatása után (a korábban leírt követelmé-
nyeknek megfelelően) ellenőrizze a páraelszívó lámpájának és motorjának megfelelő
működését.
A páraelszívó felszerelése után biztosítani kell a konnektor hozzáférhetőségét, hogy
szükség esetén a készülék csatlakozó dugóját ki lehessen húzni a konnektorból.
