MONTARE
Pentru a monta hota, trebuie sǎ efectuaţi urmǎtoarele
operaţiuni:
1. Prindeţi de perete carcasa hotei C.
2. Conectaţi hota la reţeaua electricǎ.
3. Plasaţi hota pe dispozitivul de absorbire sau tragere a mi-
rosurilor.
4. Montaţi coloana telescopicǎ pentru burlanele B şi A.
Montarea hotei
a) Marcaţi pe perete cu o linie verticalǎ mijlocul plitei de
bucǎtǎrie.
b) Demontaţi ltrul de aluminiu împotriva grǎsimii.
c) Lipiţi carcasa hotei de perete cu mijlocul însemnat pe linia
verticalǎ medianǎ, pǎstrând o distanţǎ minimǎ de 650 de
mm de suprafaţa aragazului.
Atenţie: Trebuie sǎ vǎ asiguraţi cǎ aţi amplasat carcasa
drept, pe orizontalǎ.
d) Marcaţi pe perete locul oriciilor de montare.
e) Daţi gǎuri în puncte marcate pe perete, folosind un burghiu cu diametrul corespunzǎtor
diblurilor livrate cu hota, bateţi diblurile şi, pe urmǎ, înşurubaţi pe perete carcasa hotei.
f) Montaţi ltrul de aluminiu împotriva grǎsimii.

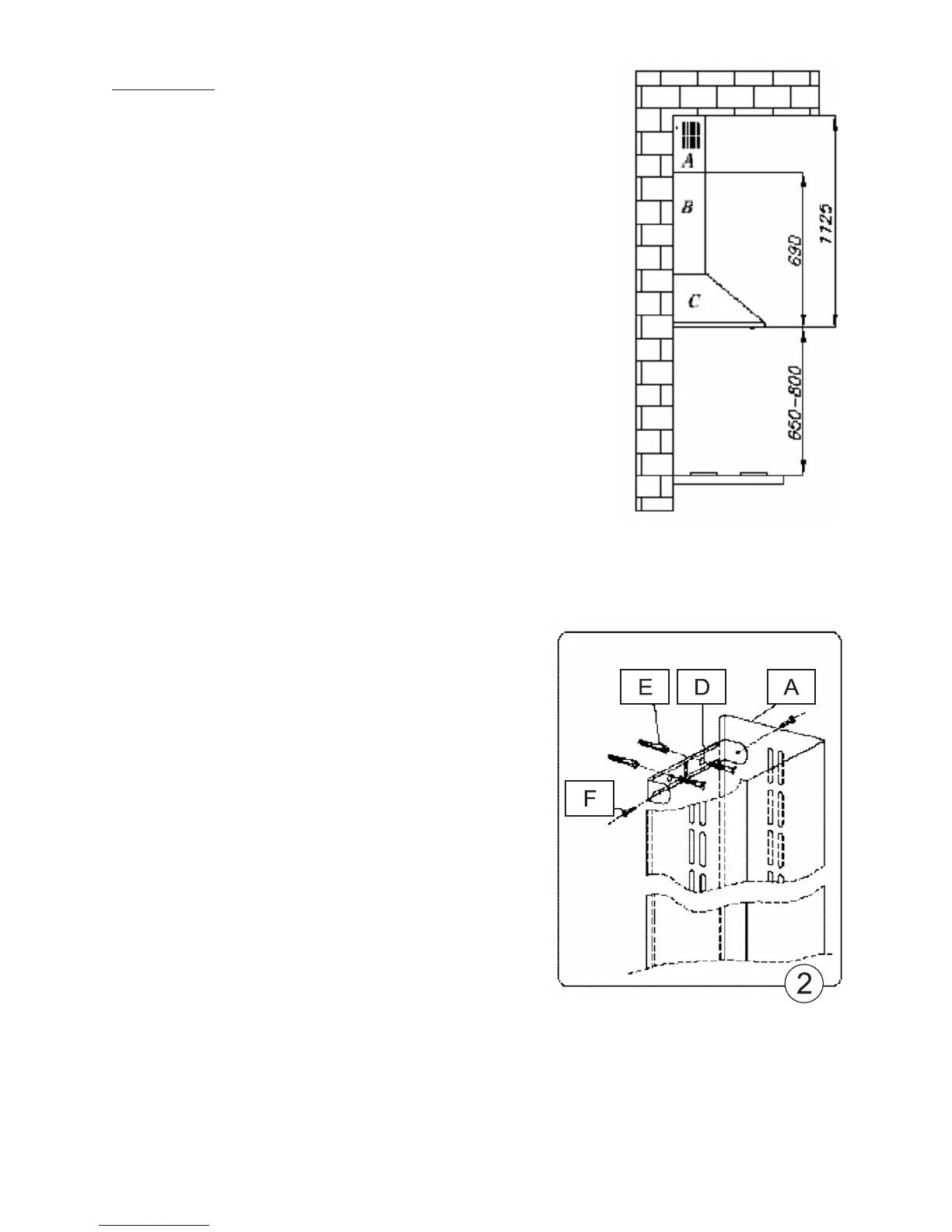

Montarea coloanei pentru burlan
Pentru a monta burlanul (masca) hotei trebuie sǎ:
Montaţi împreunǎ partea de jos B şi cea de sus ●
A a burlanului de evacuare (desen 1) la carcasa
hotei, sǎ deplasaţi masca la înǎlţimea adecvatǎ
şi sǎ o marcaţi pe perete.
Luaţi burlanul superior A şi, la o distanţǎ de 65 ●
de mm la punctul maxim însemnat al burlanu-
lui, apropiaţi prolul de xare burlanului D sime-
tric faţǎ de linia medianǎ, însemnând pe perete
gǎurile ce trebuie fǎcute; daţi gǎurile în perete,
bateţi bolţurile E şi înşurubaţi prolul de xare D.
La burlanul inferior B montaţi burlanul superi- ●
or B şi deplasaţi-l pânǎ la înǎlţimea xatǎ mai
devreme.
Cu ajutorul şuruburilor livrate împreunǎ cu hota, ●
înşurubaţi burlanul superior A în prolul de mon-
taj D şi burlanul inferior D în carcasa hotei.
Conectarea la reţeaua electricǎ şi controlul funcţionǎrii
Dupǎ introducerea ştecǎrului în priza reţelei electrice (in conformitate cu prevederile
amintite anterior), trebuie sǎ vericaţi dacǎ funcţioneazǎ sistemul de iluminare şi dacǎ
motorul sǎu funcţioneazǎ corespunzǎtor.
Dupǎ instalarea hotei, priza trebuie sǎ e accesibilǎ pentru a putea scoate ştecǎrul din
priza reţelei electrice.
