MONTÁŽ
Pre namontovanie digestora vykonajte nasledujúce
úkony:
1. Zaveste teleso digestora C.
2. Pripojte digestor k elektrickej siete.
3. Nastavte digestor na pohlcovanie alebo odsávanie pa-
chov.
4. Namontujte teleskopický komín B a A.
Montáž digestora
a) Označte na stene zvislú čiaru, ktorá označuje stred var-
nej dosky.
b) Demontujte hliníkový tukový lter.
c) Priložte teleso digestora k stene: označený stred sa musí
prekryť so zvislou stredovou čiarou, treba tiež dodržať
minimálnu vzdialenosť 650 mm od povrchu sporáka.
Pozor: Uistite sa, že je teleso vodorovné.
d) Označte na stene vzdialenosti montážnych otvorov.
e) Vyvŕtajte na stene otvory, použite vrták s priemerom zodpovedajúcim pripojeným
hmoždinkám, vložte hmoždinky a potom priskrutkujte teleso digestora k stene.
f) Namontujte hliníkový tukový lter.
Montáž teleskopického komína
Pre namontovanie komína (krycieho plechu) di-
gestora:

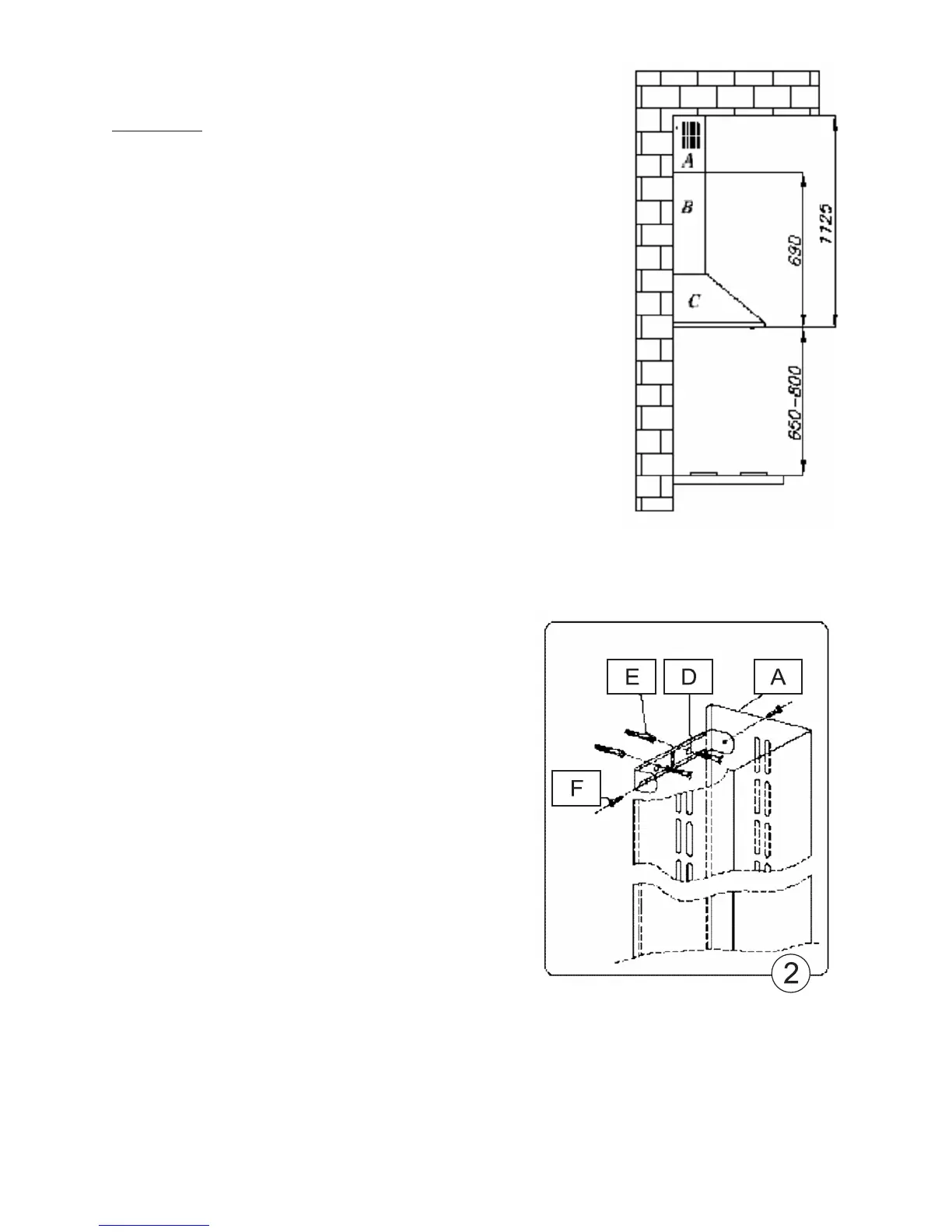

Naložte dolný B a horný A komín (obr. 1) na ●
kryt digestora, roztiahnite krycí plech na po-
žadovanú výšku a označte ju na stene.
Snímte horný komín A a vo vzdialenosti ●
65 mm od označeného maximálneho bodu
komína priložte pripevňujúci prol komína D
symetricky voči stredovej čiare, označte na
stene otvory, vyvŕtajte ich, vložte hmoždinky
E a priskrutkujte pripevňujúci prol D.
Na dolný komín B naložte horný komín A, roz- ●
tiahnite na vopred určenú výšku.
Pomocou pripojených skrutiek F priskrutkujte ●
k montážnemu prolu D horný komín A, dolný
komín B priskrutkujte k telesu digestora.
Pripojenie k elektrickej sieti a kontrola fungovania
Po pripojení zástrčky do sieťovej zásuvky (v súlade s uvedenými predtým požiadavkami)
treba overiť, či funguje osvetlenie digestora a či jeho motor funguje správne.
Po nainštalovaní digestora zásuvka musí byť dostupná pre odpojenie zástrčky od napá-
jania.
