МОНТАЖ
За монтажа на аспиратора е необходимо да извър-
шите следното:
1. Окачете корпуса на аспиратора C.
2. Включете аспиратора към електрическата мрежа.
3. Настройте аспиратора като абсорбатор или вентила-
ция.
4. Монтирайте телескопичната колона на комин B и A.
Монтаж на аспиратора
a) Отбележете на стената вертикална линия, която обо-
значава средата на кухненската печка.
b) Свалете алуминиевия филтър за мазнина.
c) Приближете корпуса на аспиратора към стената с от-
белязаната му среда към средата на вертикалната,
средна линия, като оставите минимално разстояние
650 мм от повърхността на печката.
Внимание: Уверете се, че корпусът е хоризонтиран.
d) Отбележете на стената разстоянието между монтаж-
ните отвори.
e) Пробийте отбелязаните на стената отвори с помощта на свредел с диаметър, от-
говарящ на дюбелите в комплекта, вкарайте дюбелите, а след това прикрепете
към стената корпуса на аспиратора.
f) Монтирайте алуминиевия филтър за мазнина.
Монтаж на телескопичната колона на комина
За да монтирате комина (декоративния елемент) на аспиратора, направете след-
ното:

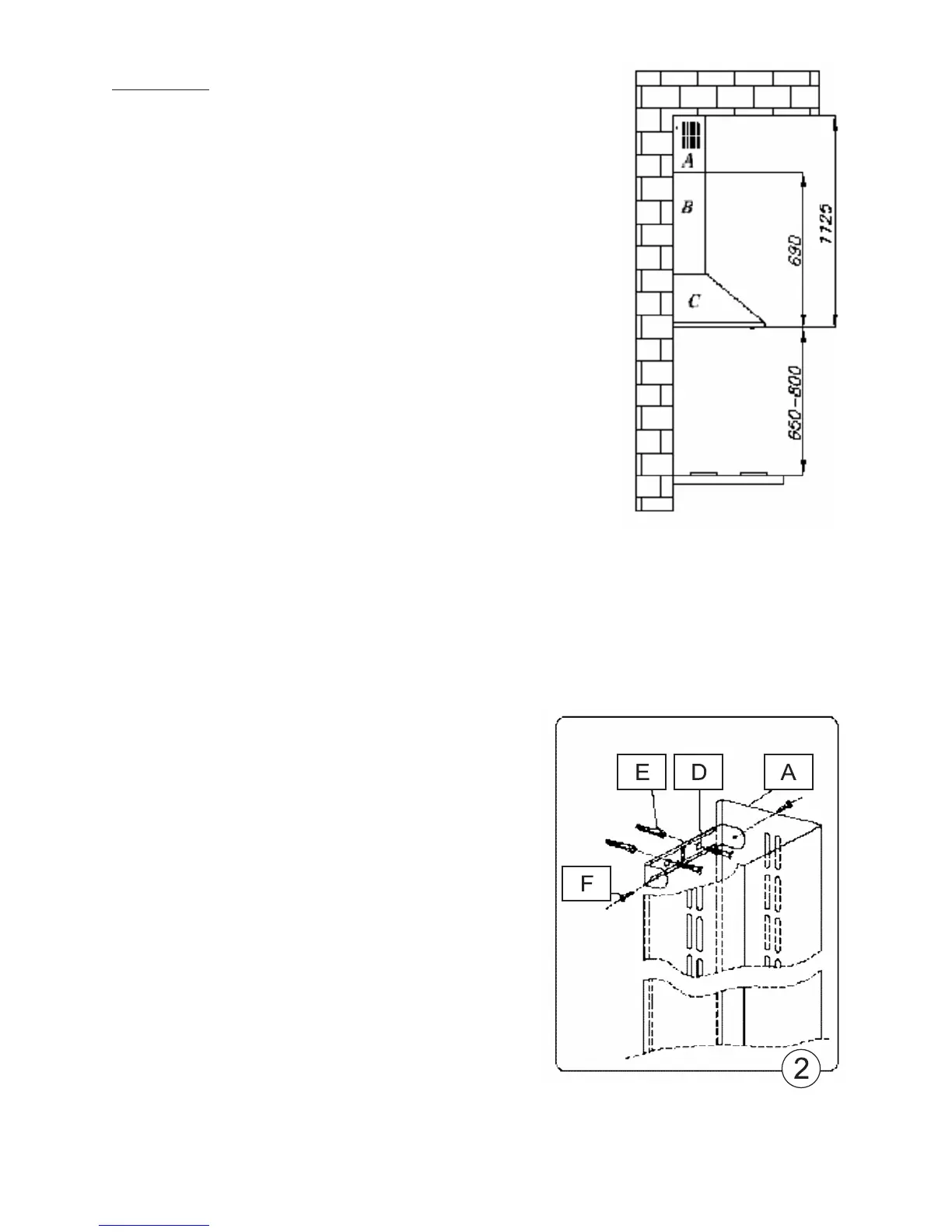

Поставете долния В и горния А комин (рис. ●
1) на корпуса на аспиратора, издърпайте
декоративния елемент на желаната височи-
на и я отбележете на стената.
Свалете горния комин A и в разстояние ●
65 мм от отбелязаната максимална точка на
комина, приближете прикрепващия профил
на комина D симетрично спрямо средната
линия, отбележете на стената отвори, про-
бийте ги, сложете дюбелите E и прикрепете
прикрепващия профил D.
Поставете на долния комин В горния комин ●
А, издърпайте го на предварително опреде-
лената височина.
С помощта на приложените винтове F при- ●
крепете горния комин A към монтажния про-
фил D и долния комин B към корпуса на ас-
пиратора.
