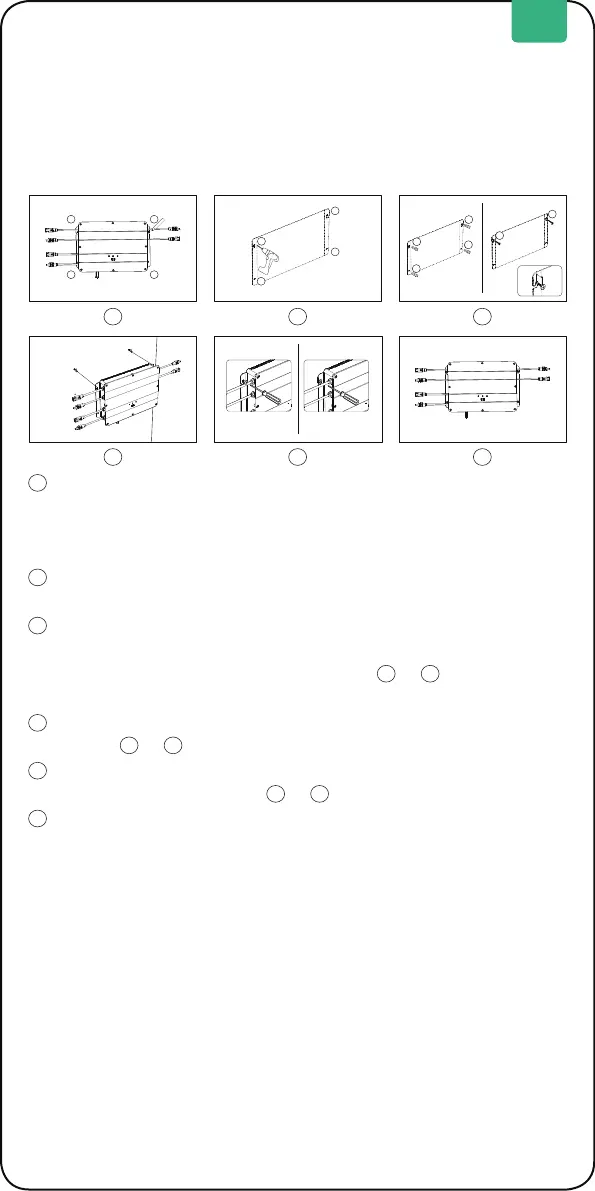

5.3.4 Installazione di Smart PV Hub
5.3.5 Installazione del microinverter
Suggerimenti:
Installare Smart PV Hub in un luogo non esposto alla luce solare diretta.
La lunghezza dei nostri cavi solari è di 3 metri, quindi prima di vericare
la posizione di installazione di Smart PV Hub, misurare la distanza dal
connettore MC4 del pannello solare al connettore MC4 di Smart PV Hub.
Per ridurre il numero di collegamenti, si consiglia di installare il
microinverter tra Smart PV Hub e la presa domestica, vicino a PV Hub.
Garantire una distanza di almeno 50 mm tra Smart PV Hub e
microinverter per dissipare il calore.
2
1
3
4
2
1
3
4
2
3
1
4
2
1
3
1
1
2
2
4
2
1
3
4
3
1
4
1 2
6
3
3
4 5
Contrassegnare la posizione, trovare una parete su cui effettuare
l’installazione. Una persona ssa Smart PV Hub alla parete con le mani
e l'altra contrassegna le posizioni dei quattro fori per viti di Smart PV
Hub con un pennarello.
Foratura: praticare quattro fori di montaggio di diametro 8 mm nelle
quattro posizioni contrassegnate.
Installazione delle viti: in primo luogo, installare rispettivamente il
tubo della vite di espansione in plastica gialla nei 4 fori della fase 3
di perforazione, quindi avvitare 2/3 delle viti e nel tubo di
espansione in plastica gialla.
Appendere Smart PV Hub: appendere Smart PV Hub sulla parte esposta
delle viti e .
una persona ssa Smart PV Hub alla parete con entrambe le mani e l’altra
avvita completamente le viti e nella parete.
installare le altre due viti 3 e 4 nel tubo di espansione in plastica gialla
e completamente nella parete. In tal modo, si è completata l’installazione
di Smart PV Hub.
1
2
6
4
5
1
1
1
2
2
2
il metodo di montaggio è soggetto alle istruzioni del
microinverter.
