13
FR

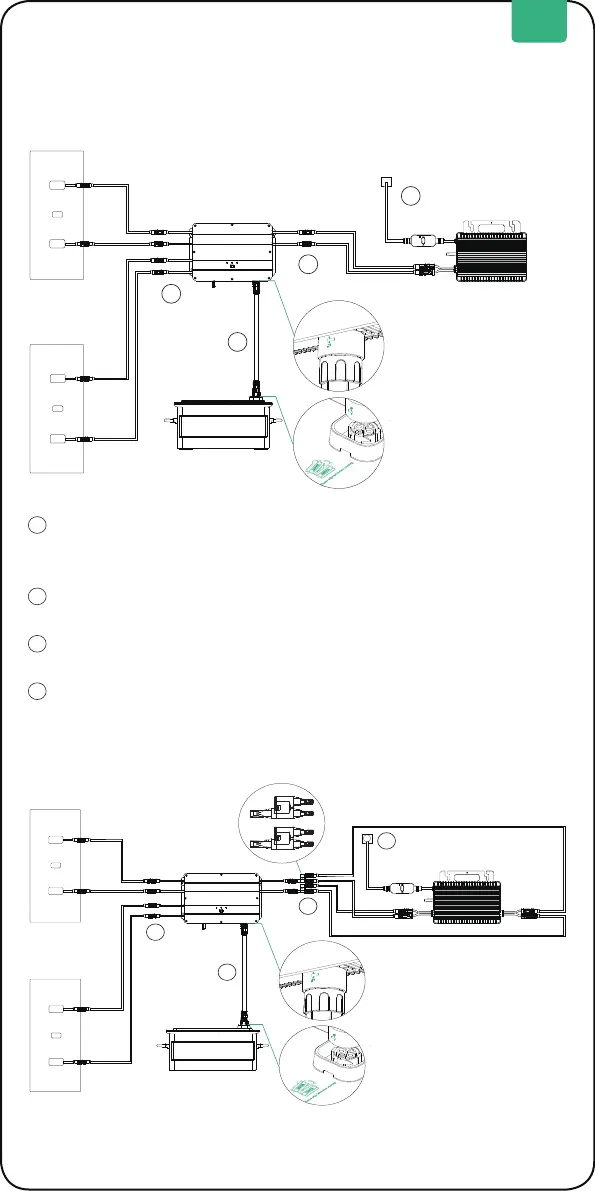

5.3.7 Connecter avec des câbles
1
2
4
3
Home Socket
The arrow on the battery
cable is in the front.
MC4 Y connector 1-to-2
The arrow on the battery
connector and the "note" on
the top of the AB1000 are on
one side.
1
2
4
3
Home Socket
The arrow on the battery
cable is in the front.
The arrow on the battery
connector and the "note" on
the top of the AB1000 are on
one side.
La èche sur le câble
batterie est à l'avant.
La èche sur le connecteur de
la batterie et la « note » sur le
dessus de l'AB1000 sont d'un
côté.
3
Connectez l’AB1000 au Smart PV Hub avec le câble de batterie, les
bornes du câble de batterie sont autobloquantes. Lorsque vous
entendez un déclic, vous avez bien inséré le câble de batterie.
Connectez le Smart PV Hub au Microinverter avec le câble du
Microinverter.
Connectez le Microinverter à la prise domestique avec votre câble
d'origine.
Raccordez le panneau solaire au Smart PV Hub.
1
2
4
Branchement des câbles pour Microinverter 2 vers 1
Branchement des câbles pour Microinverter 1 vers 1
La èche sur le connecteur de
la batterie et la « note » sur le
dessus de l'AB1000 sont d'un
côté.
Prise domestique
Prise domestique
La èche sur le câble batterie
est à l'avant.
Connecteur MC4
Y 1 à 2
Avant de connecter le câble, assurez-vous que le produit est
éteint (maintenez le bouton IoT enfoncé pendant 6 secondes).
Vous devez d'abord connecter l’AB1000, puis connecter les
panneaux solaires.
Conseils :
Conseils :
