11
DE
5.3.4 Smart PV Hub installieren
5.3.5 Mikro-Inverter installieren
Tipps:
• Installieren Sie den Smart PV Hub an einer Stelle, die keinem direkten
Sonnenlicht ausgesetzt ist.
• Die Länge der Solarmodulkabel beträgt 3 Meter. Messen Sie also vor
Bestätigung des Installationsortes des Smart PV Hub den Abstand vom
MC4-Anschluss des Solarmoduls bis zum MC4-Anschluss des Smart PV
Hub.
• Zur Reduzierung der Anzahl Verbindungen sollten Sie den Mikro-Inverter
zwischen Smart PV Hub und heimischer Steckdose nah am PV Hub
installieren.
• Achten Sie darauf, dass der Abstand zwischen Smart PV Hub und Mikro-
Inverter mindestens 50 mm beträgt, damit Wärme richtig abgeleitet
werden kann.
2
1
3
4
2
1
3
4
2
3
1
4
2
1
3
1
1
2
2
4
1 2
6
3
3
4 5

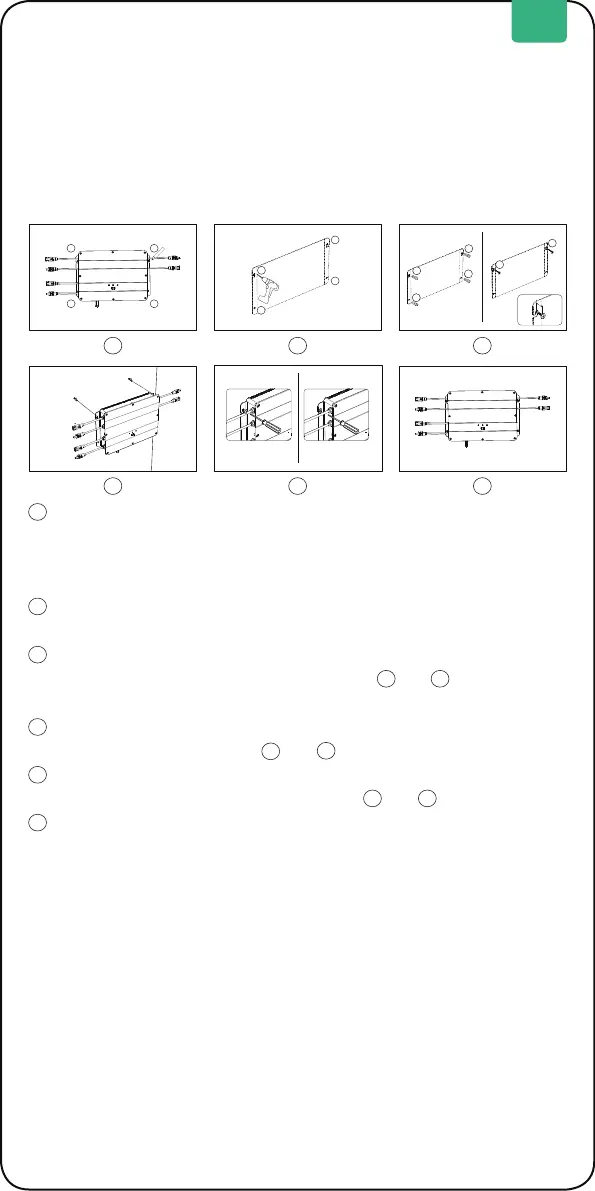

Position markieren: Entscheiden Sie, an welcher Wand das Gerät
installiert werden soll. Die eine Person hält Smart PV Hub mit beiden
Händen an der Wand, die andere Person markiert die Positionen der
vier Schraubenlöcher des Smart PV Hub mit einem Marker.
Bohren: Bohren Sie vier Montagelöcher mit einem Durchmesser von 8
mm an den vier markierten Positionen.
Schrauben installieren: Stecken Sie zunächst die Kunststoffdübel in
die 4 Löcher, drehen Sie dann die Schrauben und um 2/3 in die
gelben Kunststoffdübel.
Smart PV Hub aufhängen: Hängen Sie Smart PV Hub an die
herausstehenden Schrauben und .
Die eine Person hält Smart PV Hub mit beiden Händen fest, während
die andere Person den Rest der Schrauben und in die Wand
dreht.
Weitere zwei Schrauben installieren: Drehen Sie die Schrauben 3 und
4 in den gelben Kunststoffdübeln vollständig in die Wand. Damit ist die
Installation des Smart PV Hub abgeschlossen.
1
2
6
4
5
1
1
1
2
2
2
Die Methode der Montage unterliegt den Anweisungen in der
Anleitung des Mikro-Inverters.
Tipps:
