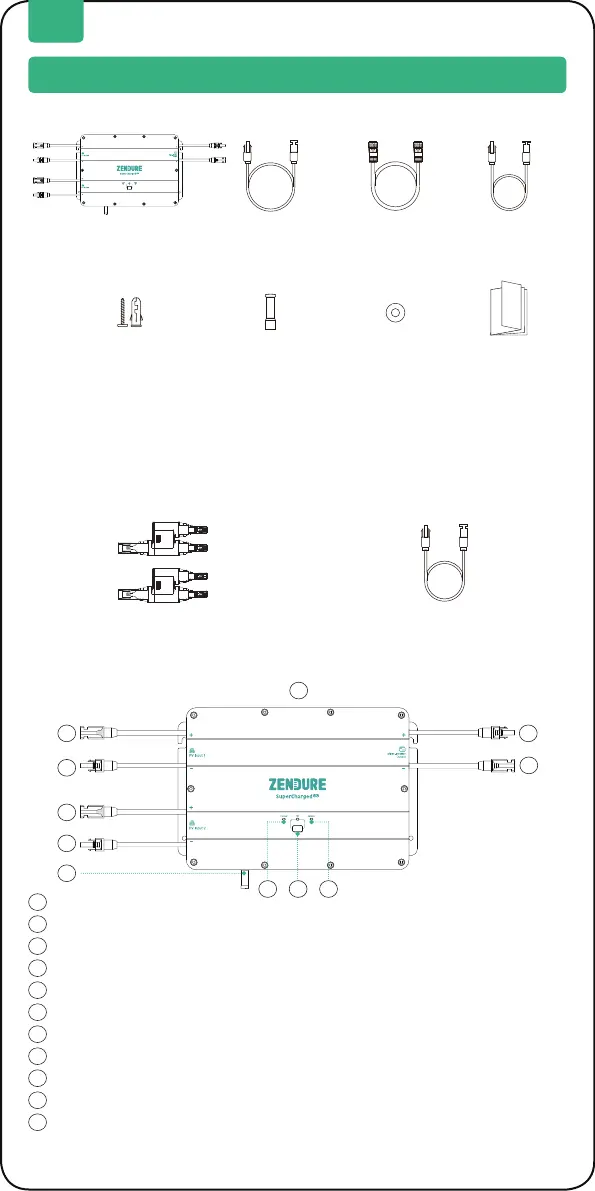

Zendure Smart PV Hub 1200 Controller - Démarrage; Présentation du Produit; Que Contient la Boîte

6
Bouton :
Pack d'accessoires
TOP
Connecteur MC4 Électrode positive Entrée PV 1
Connecteur MC4 Électrode négative Entrée PV 1
Connecteur MC4 Électrode positive Entrée PV 2
Connecteur MC4 électrode-négative-Entrée PV 2
Antenne
Indicateur d’état PV Hub
Bouton et indicateur IoT
Indicateur d’état AB1000
Connecteur MC4 Électrode positive de sortie du micro-onduleur
Connecteur MC4 Électrode négative de sortie du micro-onduleur
5.2 Présentation du produit
1
1
2
2
6
6
3
3
7
7
8
8
9
9
10
10
11
11
4
4
5
5
FR
Un jeu de connecteurs en Y MC4 2* câble micro-onduleur
(Microinverter)
1* Smart PV Hub 4* câble solaire 3 m 2* câble micro-
onduleur
(Microinverter) 0,6m
6* vis de montage
M4,7*39mm
2* rondelles
plates
Mode d'emploi
1* antenne
1* câble de batterie
1,5 m
1. Câble solaire : Utilisé pour le branchement des panneaux solaires.
2. Câble de batterie : Utilisé pour le branchement de l’AB1000.
3. Câble du micro-onduleur (Microinverter) : Utilisé pour le branchement du
micro-onduleur
4. Vis de montage : Raccordement du Smart PV Hub et du Microinverter
5. Rondelle plate : utilisée pour xer le Microinverter
5. Démarrage
5.1 Que contient la boîte
