Zendure Smart PV Hub 1200 Controller User Manual

13
DE
5.3.7 Mit Kabeln anschließen
1
2
4
3
Home Socket
The arrow on the battery
cable is in the front.
MC4 Y connector 1-to-2
The arrow on the battery
connector and the "note" on
the top of the AB1000 are on
one side.
1
2
4
3
Home Socket
The arrow on the battery
cable is in the front.
The arrow on the battery
connector and the "note" on
the top of the AB1000 are on
one side.
Der Pfeil am Akkukabel
bendet sich vorne.
Der Pfeil am Akkuanschluss
und der Hinweis an der
Oberseite des AB1000
benden sich auf einer
Seite.
3
Schließen Sie den AB1000 mit dem Akkukable an Smart PV Hub an. Die
Anschlüsse des Akkukabels rasten mit einem Klickgeräusch automatisch
ein, wenn Sie das Akkukabel richtig angeschlossen haben.
Verbinden Sie Smart PV Hub über das Mikro-Inverter-Kabel mit dem
Mikro-Inverter.
Verbinden Sie den Mikro-Inverter mit Ihrem originalen Kabel mit einer
heimischen Steckdose.
Schließen Sie das Solarmodul an Smart PV Hub an.
1
2
4

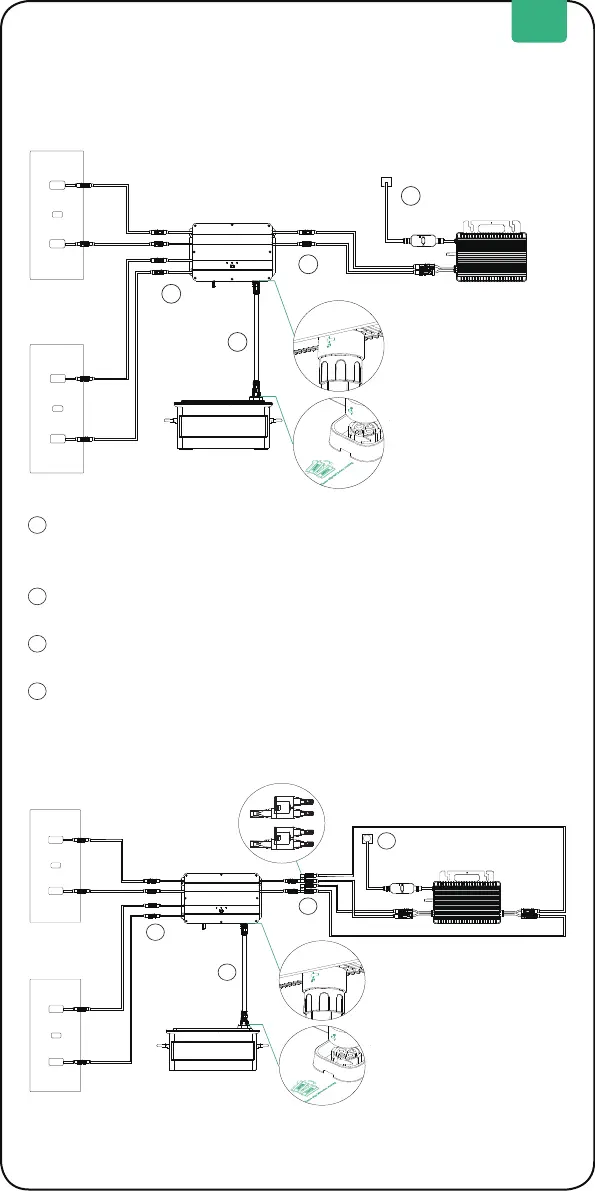

Kabelverbindung für 2-in-1-Mikro-Inverter
Kabelverbindung für 1-in-1-Mikro-Inverter
Der Pfeil am Akkuanschluss
und der Hinweis an der
Oberseite des AB1000 benden
sich auf einer Seite.
Heimische Steckdose
Heimische Steckdose
Der Pfeil am Akkukabel
bendet sich vorne.
MC4-Y-Anschluss
1-auf-2
Stellen Sie vor Anschließen des Kabels sicher, dass das Produkt
ausgeschaltet ist （halten Sie die IoT-Taste 6 Sekunden gedrückt).
Sie müssen zunächst AB1000 und dann die Solarmodule verbinden.
Tipps:
Tipps:
