5.3.4 Installer Smart PV Hub
5.3.5 Installer le micro-onduleur Microinverter
Conseils :
• Veuillez installer le Smart PV Hub dans un endroit à l'abri de la lumière
directe du soleil.
• La longueur de nos câbles solaires est de 3 mètres, donc avant de
conrmer l'emplacement de l'installation du Smart PV Hub, veillez à
mesurer la distance entre le connecteur MC4 du panneau solaire et celui
du Smart PV Hub.
• An de réduire le nombre de branchements, il est recommandé d'installer
le micro-onduleur entre le Smart PV Hub et la prise domestique, à
proximité du PV Hub.
• Assurez une distance d'au moins 50 mm entre le Smart PV Hub et le
Microinverter an de dissiper la chaleur.
2
1
3
4
2
1
3
4
2
3
1
4
2
1
3
1
1
2
2
4
1 2
6
3
3
4 5

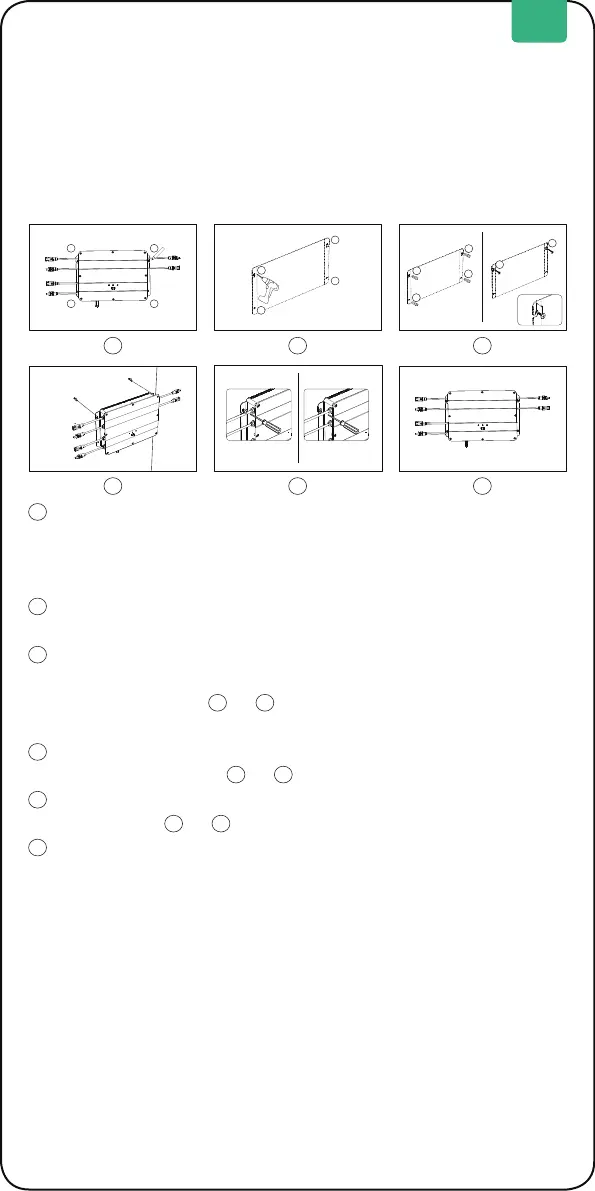

Marquez l'emplacement. Trouvez le mur où vous prévoyez d'installer.
Une personne plaque le Smart PV Hub au mur avec les mains, et l'autre
personne trace les positions des quatre trous de vis du Smart PV Hub
avec un marqueur.
Perçage. Percez quatre trous de montage de 8 mm de diamètre aux
quatre positions marquées.
Installation des vis, installez d'abord respectivement le tube de vis
d'expansion en plastique jaune dans les 4 trous percés à l'étape 3, puis
vissez aux 2/3 les vis et dans le tube d'expansion en plastique
jaune.
Accrochez le Smart PV Hub. Veuillez accrocher le Smart PV Hub sur la
partie exposée de la vis et .
Une personne xe le Smart PV Hub avec les deux mains, et l'autre serre
le reste des vis et complètement dans le mur.
Installez deux autres vis. Vissez 3 et 4 dans le tube d'expansion en
plastique jaune, et complètement dans le mur. Vous avez ainsi terminé
l'installation de Smart PV Hub.
1
2
6
4
5
1
1
1
2
2
2
la méthode de montage est soumise aux instructions du micro-
onduleur Microinverter.
Conseils :
