Zendure Smart PV Hub 1200 Controller User Manual

6
Tasto:
Pacco accessori
TOP
Connettore MC4 Elettrodo positivo ingresso PV 1
Connettore MC4 Elettrodo negativo ingresso PV 1
Connettore MC4 Elettrodo positivo ingresso PV 2
Connettore MC4 Elettrodo_negativo_ingresso PV 2
Antenna
Indicatore di stato PV Hub
Tasto e indicatore IoT
Indicatore di stato AB1000
Connettore MC4 Elettrodo positivo uscita microinverter
Connettore MC4 Elettrodo negativo uscita microinverter

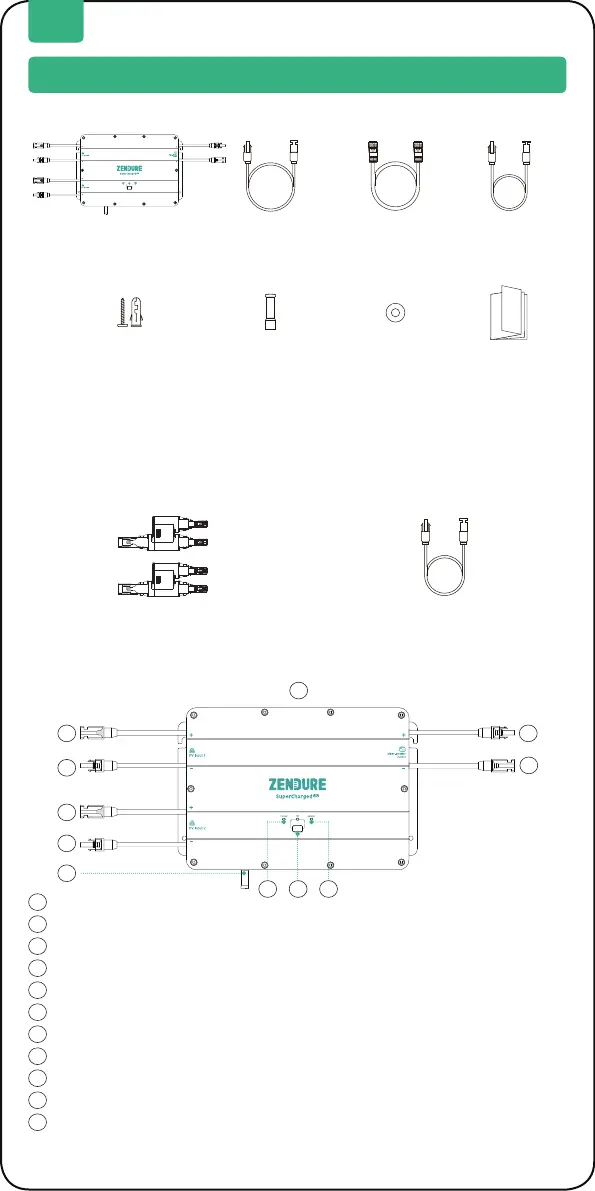

5.2 Descrizione del prodotto
1
1
2
2
6
6
3
3
7
7
8
8
9
9
10
10
11
11
4
4
5
5
IT
Un set di connettori MC4 Y
1-2
2* Cavo del microinverter
1* Smart PV Hub 4* Cavo solare da
3 m
2* Cavo del
microinverter
0,6m
6* Viti di montaggio
M4.7*39 mm
2* Rondella
piatta
Manuale d'uso1* Antenna
1* Cavo della
batteria
1,5 m
1. Cavo solare Usato per il collegamento dei pannelli solari
2. Cavo della batteria: Usato per il collegamento di AB1000.
3. Cavo del microinverter: Usato per il collegamento del microinverter.
4. Viti di montaggio: Collegamento di Smart PV Hub e microinverter
5. Rondella piatta: usata per ssare il microinverter
5. Operazioni preliminari
5.1 Contenuto della confezione
