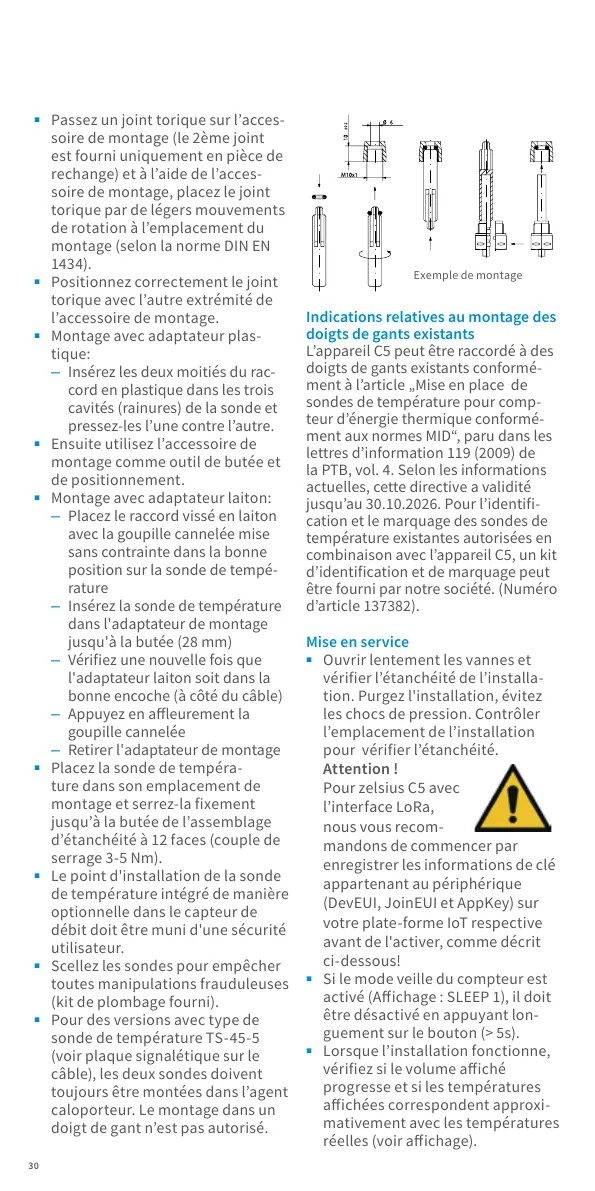

30
■
Passez un joint torique sur l’acces-
soire de montage (le 2ème joint
est fourni uniquement en pièce de
rechange) et à l’aide de l’acces
-
soire de montage, placez le joint
torique par de légers mouvements
de rotation à l’emplacement du
montage (selon la norme DIN EN
1434).
■
Positionnez correctement le joint
torique avec l’autre extrémité de
l’accessoire de montage.
■
Montage avec adaptateur plas-
tique:
– Insérez les deux moitiés du rac-
cord en plastique dans les trois
cavités (rainures) de la sonde et
pressez-les l’une contre l’autre.
■
Ensuite utilisez l’accessoire de
montage comme outil de butée et
de positionnement.
■
Montage avec adaptateur laiton:
– Placez le raccord vissé en laiton
avec la goupille cannelée mise
sans contrainte dans la bonne
position sur la sonde de tempé
-
rature
– Insérez la sonde de température
dans l'adaptateur de montage
jusqu'à la butée (28 mm)
– Vériez une nouvelle fois que
l'adaptateur laiton soit dans la
bonne encoche (à côté du câble)
– Appuyez en aleurement la
goupille cannelée
– Retirer l'adaptateur de montage
■
Placez la sonde de tempéra-
ture dans son emplacement de
montage et serrez-la xement
jusqu’à la butée de l’assemblage
d’étanchéité à 12 faces (couple de
serrage 3-5 Nm).
■
Le point d'installation de la sonde
de température intégré de manière
optionnelle dans le capteur de
débit doit être muni d'une sécurité
utilisateur.
■
Scellez les sondes pour empêcher
toutes manipulations frauduleuses
(kit de plombage fourni).
■
Pour des versions avec type de
sonde de température TS-45-5
(voir plaque signalétique sur le
câble), les deux sondes doivent
toujours être montées dans l’agent
caloporteur. Le montage dans un
doigt de gant n’est pas autorisé.
Indications relatives au montage des
doigts de gants existants
L’appareil C5 peut être raccordé à des
doigts de gants existants conformé
-
ment à l’article „Mise en place de
sondes de température pour comp
-
teur d’énergie thermique conformé-
ment aux normes MID“, paru dans les
lettres d’information 119 (2009) de
la PTB, vol. 4. Selon les informations
actuelles, cette directive a validité
jusqu’au 30.10.2026. Pour l’identi
-
cation et le marquage des sondes de
température existantes autorisées en
combinaison avec l’appareil C5, un kit
d’identication et de marquage peut
être fourni par notre société. (Numéro
d’article 137382).
Mise en service
■
Ouvrir lentement les vannes et
vérier l’étanchéité de l’installa
-
tion. Purgez l'installation, évitez
les chocs de pression. Contrôler
l’emplacement de l’installation
pour vérier l’étanchéité.
Attention !
Pour zelsius C5 avec
l’interface LoRa,
nous vous recom-
mandons de commencer par
enregistrer les informations de clé
appartenant au périphérique
(DevEUI, JoinEUI et AppKey) sur
votre plate-forme IoT respective
avant de l'activer, comme décrit
ci-dessous!
■
Si le mode veille du compteur est
activé (Aichage : SLEEP 1), il doit
être désactivé en appuyant lon
-
guement sur le bouton (> 5s).
■
Lorsque l’installation fonctionne,
vériez si le volume aiché
progresse et si les températures
aichées correspondent approxi
-
mativement avec les températures
réelles (voir aichage).
Exemple de montage
