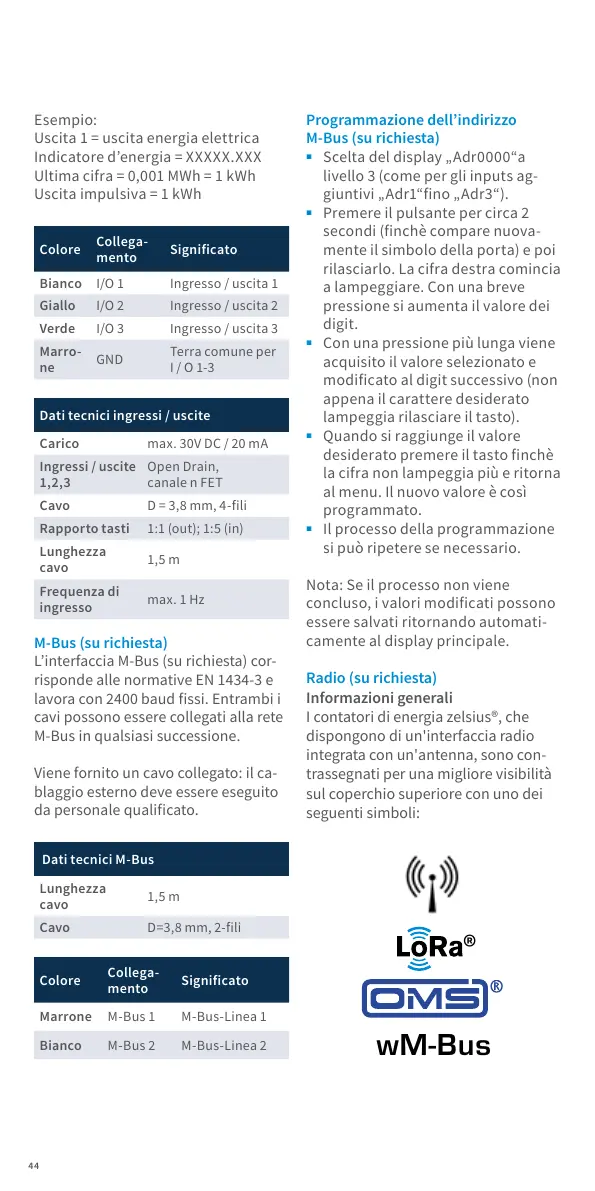

Programmazione dell’indirizzo
M-Bus (su richiesta)
■
Scelta del display „Adr0000“a
livello 3 (come per gli inputs ag
-
giuntivi „Adr1“no „Adr3“).
■
Premere il pulsante per circa 2
secondi (nchè compare nuova
-
mente il simbolo della porta) e poi
rilasciarlo. La cifra destra comincia
a lampeggiare. Con una breve
pressione si aumenta il valore dei
digit.
■
Con una pressione più lunga viene
acquisito il valore selezionato e
modicato al digit successivo (non
appena il carattere desiderato
lampeggia rilasciare il tasto).
■
Quando si raggiunge il valore
desiderato premere il tasto nchè
la cifra non lampeggia più e ritorna
al menu. Il nuovo valore è così
programmato.
■
Il processo della programmazione
si può ripetere se necessario.
Nota: Se il processo non viene
concluso, i valori modicati possono
essere salvati ritornando automati
-
camente al display principale.
Radio (su richiesta)
Informazioni generali
I contatori di energia zelsius®, che
dispongono di un'interfaccia radio
integrata con un'antenna, sono con-
trassegnati per una migliore visibilità
sul coperchio superiore con uno dei
seguenti simboli:
wM-Bus
®
Esempio:
Uscita 1 = uscita energia elettrica
Indicatore d’energia = XXXXX.XXX
Ultima cifra = 0,001 MWh = 1 kWh
Uscita impulsiva = 1 kWh
Colore
Collega-
mento
Signicato
Bianco I/O 1 Ingresso / uscita 1
Giallo I/O 2 Ingresso / uscita 2
Verde I/O 3 Ingresso / uscita 3
Marro-
ne
GND
Terra comune per
I / O 1-3
Dati tecnici ingressi / uscite
Carico max. 30V DC / 20 mA
Ingressi / uscite
1,2,3
Open Drain,
canale n FET
Cavo D = 3,8 mm, 4-li
Rapporto tasti 1:1 (out); 1:5 (in)
Lunghezza
cavo
1,5 m
Frequenza di
ingresso
max. 1 Hz
M-Bus (su richiesta)
L’interfaccia M-Bus (su richiesta) cor
-
risponde alle normative EN 1434-3 e
lavora con 2400 baud ssi. Entrambi i
cavi possono essere collegati alla rete
M-Bus in qualsiasi successione.
Viene fornito un cavo collegato: il ca
-
blaggio esterno deve essere eseguito
da personale qualicato.
Dati tecnici M-Bus
Lunghezza
cavo
1,5 m
Cavo D=3,8 mm, 2-li
Colore
Collega-
mento
Signicato
Marrone M-Bus 1 M-Bus-Linea 1
Bianco M-Bus 2 M-Bus-Linea 2
