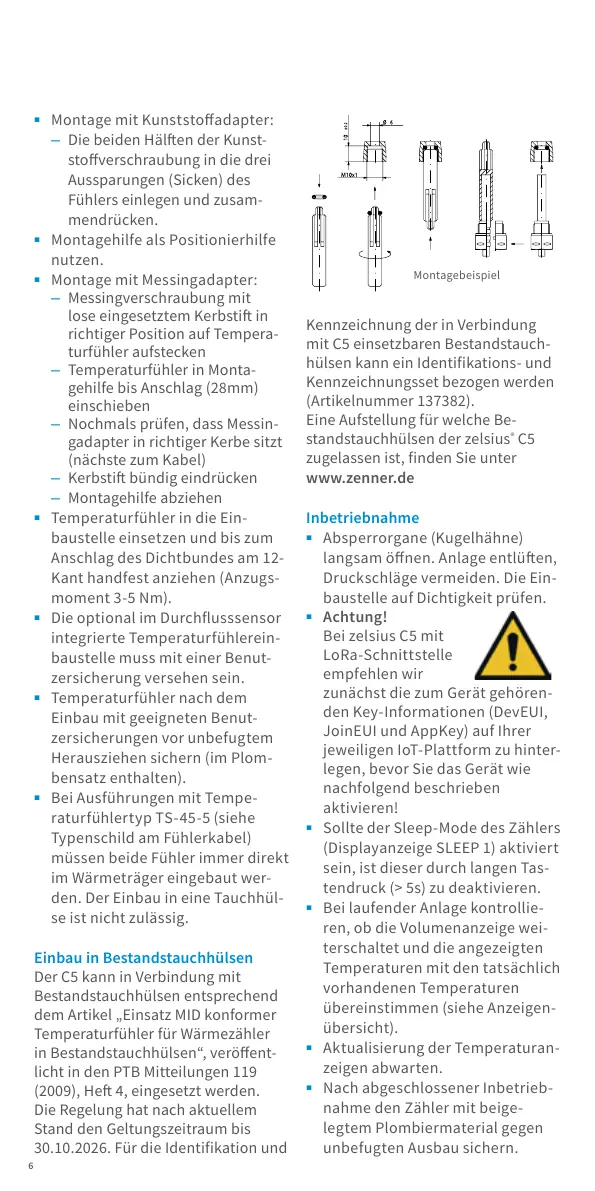

6
Montage mit Kunststoadapter:
Die beiden Hälen der Kunst-
stoverschraubung in die drei
Aussparungen (Sicken) des
Fühlers einlegen und zusam-
mendrücken.
Montagehilfe als Positionierhilfe
nutzen.
Montage mit Messingadapter:
Messingverschraubung mit
lose eingesetztem Kerbsti in
richtiger Position auf Tempera-
turfühler aufstecken
Temperaturfühler in Monta-
gehilfe bis Anschlag (28mm)
einschieben
Nochmals prüfen, dass Messin-
gadapter in richtiger Kerbe sitzt
(nächste zum Kabel)
Kerbsti bündig eindrücken
Montagehilfe abziehen
Temperaturfühler in die Ein-
baustelle einsetzen und bis zum
Anschlag des Dichtbundes am 12-
Kant handfest anziehen (Anzugs-
moment 3-5 Nm).
Die optional im Durchusssensor
integrierte Temperaturfühlerein-
baustelle muss mit einer Benut-
zersicherung versehen sein.
Temperaturfühler nach dem
Einbau mit geeigneten Benut-
zersicherungen vor unbefugtem
Herausziehen sichern (im Plom-
bensatz enthalten).
Bei Ausführungen mit Tempe-
raturfühlertyp TS-45-5 (siehe
Typenschild am Fühlerkabel)
müssen beide Fühler immer direkt
im Wärmeträger eingebaut wer-
den. Der Einbau in eine Tauchhül-
se ist nicht zulässig.
Einbau in Bestandstauchhülsen
Der C5 kann in Verbindung mit
Bestandstauchhülsen entsprechend
dem Artikel „Einsatz MID konformer
Temperaturfühler für Wärmezähler
in Bestandstauchhülsen“, veröent-
licht in den PTB Mitteilungen 119
(2009), He 4, eingesetzt werden.
Die Regelung hat nach aktuellem
Stand den Geltungszeitraum bis
30.10.2026. Für die Identikation und
Kennzeichnung der in Verbindung
mit C5 einsetzbaren Bestandstauch-
hülsen kann ein Identikations- und
Kennzeichnungsset bezogen werden
(Artikelnummer 137382).
Eine Aufstellung für welche Be-
standstauchhülsen der zelsius
®
C5
zugelassen ist, nden Sie unter
www.zenner.de
Inbetriebnahme
Absperrorgane (Kugelhähne)
langsam önen. Anlage entlüen,
Druckschläge vermeiden. Die Ein-
baustelle auf Dichtigkeit prüfen.
Achtung!
Bei zelsius C5 mit
LoRa-Schnittstelle
empfehlen wir
zunächst die zum Gerät gehören-
den Key-Informationen (DevEUI,
JoinEUI und AppKey) auf Ihrer
jeweiligen IoT-Plattform zu hinter-
legen, bevor Sie das Gerät wie
nachfolgend beschrieben
aktivieren!
Sollte der Sleep-Mode des Zählers
(Displayanzeige SLEEP 1) aktiviert
sein, ist dieser durch langen Tas-
tendruck (> 5s) zu deaktivieren.
Bei laufender Anlage kontrollie-
ren, ob die Volumenanzeige wei-
terschaltet und die angezeigten
Temperaturen mit den tatsächlich
vorhandenen Temperaturen
übereinstimmen (siehe Anzeigen-
übersicht).
Aktualisierung der Temperaturan-
zeigen abwarten.
Nach abgeschlossener Inbetrieb-
nahme den Zähler mit beige-
legtem Plombiermaterial gegen
unbefugten Ausbau sichern.
Montagebeispiel
