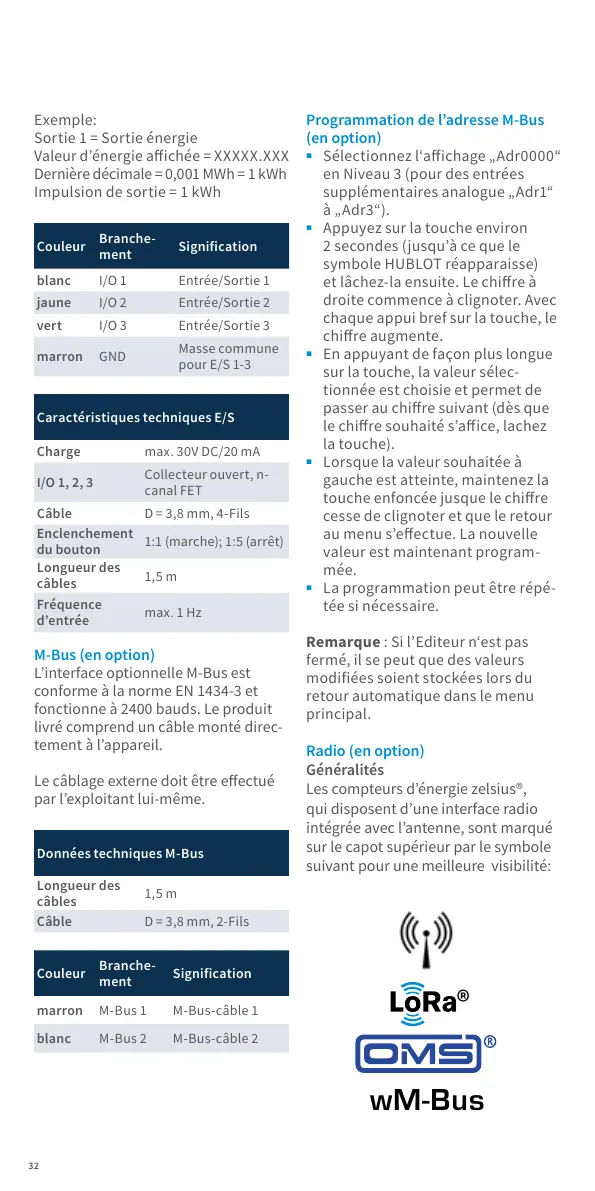

Programmation de l’adresse M-Bus
(en option)
■
Sélectionnez l‘aichage „Adr0000“
en Niveau 3 (pour des entrées
supplémentaires analogue „Adr1“
à „Adr3“).
■
Appuyez sur la touche environ
2 secondes (jusqu’à ce que le
symbole HUBLOT réapparaisse)
et lâchez-la ensuite. Le chire à
droite commence à clignoter. Avec
chaque appui bref sur la touche, le
chire augmente.
■
En appuyant de façon plus longue
sur la touche, la valeur sélec
-
tionnée est choisie et permet de
passer au chire suivant (dès que
le chire souhaité s’aice, lachez
la touche).
■
Lorsque la valeur souhaitée à
gauche est atteinte, maintenez la
touche enfoncée jusque le chire
cesse de clignoter et que le retour
au menu s’eectue. La nouvelle
valeur est maintenant program
-
mée.
■
La programmation peut être répé-
tée si nécessaire.
Remarque : Si l’Editeur n‘est pas
fermé, il se peut que des valeurs
modiées soient stockées lors du
retour automatique dans le menu
principal.
Radio (en option)
Généralités
Les compteurs d’énergie zelsius®,
qui disposent d’une interface radio
intégrée avec l’antenne, sont marqué
sur le capot supérieur par le symbole
suivant pour une meilleure visibilité:
wM-Bus
®
Exemple:
Sortie 1 = Sortie énergie
Valeur d’énergie aichée = XXXXX.XXX
Dernière décimale = 0,001 MWh = 1 kWh
Impulsion de sortie = 1 kWh
Couleur
Branche-
ment
Signication
blanc I/O 1 Entrée/Sortie 1
jaune I/O 2 Entrée/Sortie 2
vert I/O 3 Entrée/Sortie 3
marron GND
Masse commune
pour E/S 1-3
Caractéristiques techniques E/S
Charge max. 30V DC/20 mA
I/O 1, 2, 3
Collecteur ouvert, n-
canal FET
Câble D = 3,8 mm, 4-Fils
Enclenchement
du bouton
1:1 (marche); 1:5 (arrêt)
Longueur des
câbles
1,5 m
Fréquence
d’entrée
max. 1 Hz
M-Bus (en option)
L’interface optionnelle M-Bus est
conforme à la norme EN 1434-3 et
fonctionne à 2400 bauds. Le produit
livré comprend un câble monté direc
-
tement à l’appareil.
Le câblage externe doit être eectué
par l’exploitant lui-même.
Données techniques M-Bus
Longueur des
câbles
1,5 m
Câble D = 3,8 mm, 2-Fils
Couleur
Branche-
ment
Signication
marron M-Bus 1 M-Bus-câble 1
blanc M-Bus 2 M-Bus-câble 2
