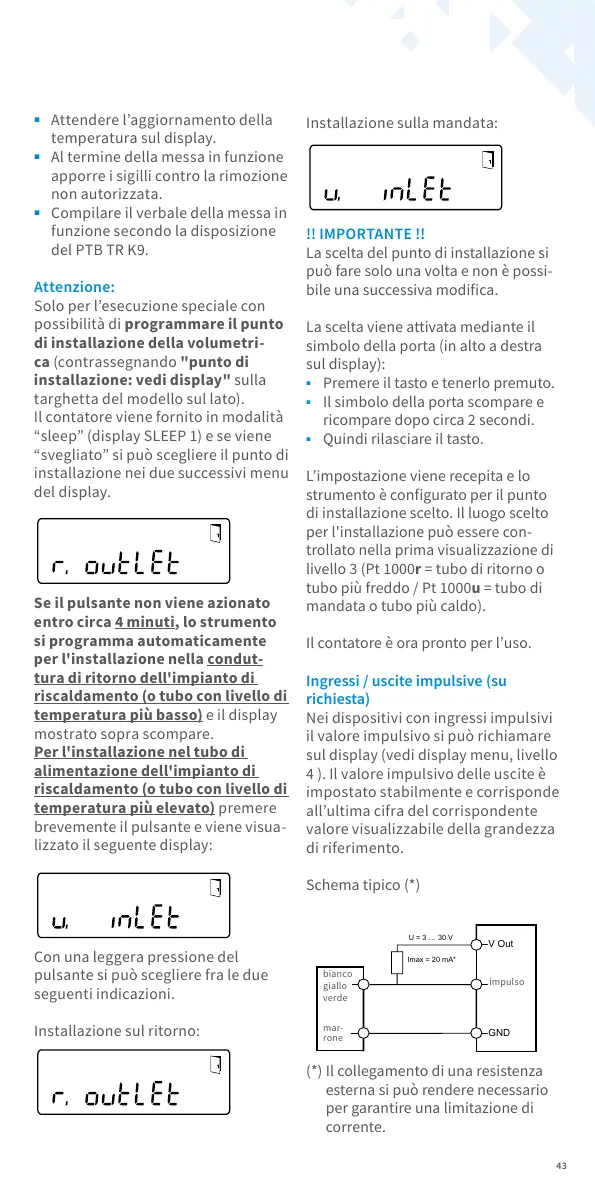

Installazione sulla mandata:
!! IMPORTANTE !!
La scelta del punto di installazione si
può fare solo una volta e non è possi
-
bile una successiva modica.
La scelta viene attivata mediante il
simbolo della porta (in alto a destra
sul display):
■
Premere il tasto e tenerlo premuto.
■
Il simbolo della porta scompare e
ricompare dopo circa 2 secondi.
■
Quindi rilasciare il tasto.
L’impostazione viene recepita e lo
strumento è congurato per il punto
di installazione scelto. Il luogo scelto
per l'installazione può essere con
-
trollato nella prima visualizzazione di
livello 3 (Pt 1000r = tubo di ritorno o
tubo più freddo / Pt 1000u = tubo di
mandata o tubo più caldo).
Il contatore è ora pronto per l’uso.
Ingressi / uscite impulsive (su
richiesta)
Nei dispositivi con ingressi impulsivi
il valore impulsivo si può richiamare
sul display (vedi display menu, livello
4 ). Il valore impulsivo delle uscite è
impostato stabilmente e corrisponde
all’ultima cifra del corrispondente
valore visualizzabile della grandezza
di riferimento.
Schema tipico (*)
(*) Il collegamento di una resistenza
esterna si può rendere necessario
per garantire una limitazione di
corrente.
U = 3 … 30 V
Imax = 20 mA*
GND
Pulse
V Out
bianco
giallo
verde
mar-
rone
impulso
■
Attendere l’aggiornamento della
temperatura sul display.
■
Al termine della messa in funzione
apporre i sigilli contro la rimozione
non autorizzata.
■
Compilare il verbale della messa in
funzione secondo la disposizione
del PTB TR K9.
Attenzione:
Solo per l’esecuzione speciale con
possibilità di programmare il punto
di installazione della volumetri
-
ca (contrassegnando "punto di
installazione: vedi display" sulla
targhetta del modello sul lato).
Il contatore viene fornito in modalità
“sleep” (display SLEEP 1) e se viene
“svegliato” si può scegliere il punto di
installazione nei due successivi menu
del display.
Se il pulsante non viene azionato
entro circa 4 minuti, lo strumento
si programma automaticamente
per l'installazione nella condut
-
tura di ritorno dell'impianto di
riscaldamento (o tubo con livello di
temperatura più basso) e il display
mostrato sopra scompare.
Per l'installazione nel tubo di
alimentazione dell'impianto di
riscaldamento (o tubo con livello di
temperatura più elevato) premere
brevemente il pulsante e viene visua
-
lizzato il seguente display:
Con una leggera pressione del
pulsante si può scegliere fra le due
seguenti indicazioni.
Installazione sul ritorno:
