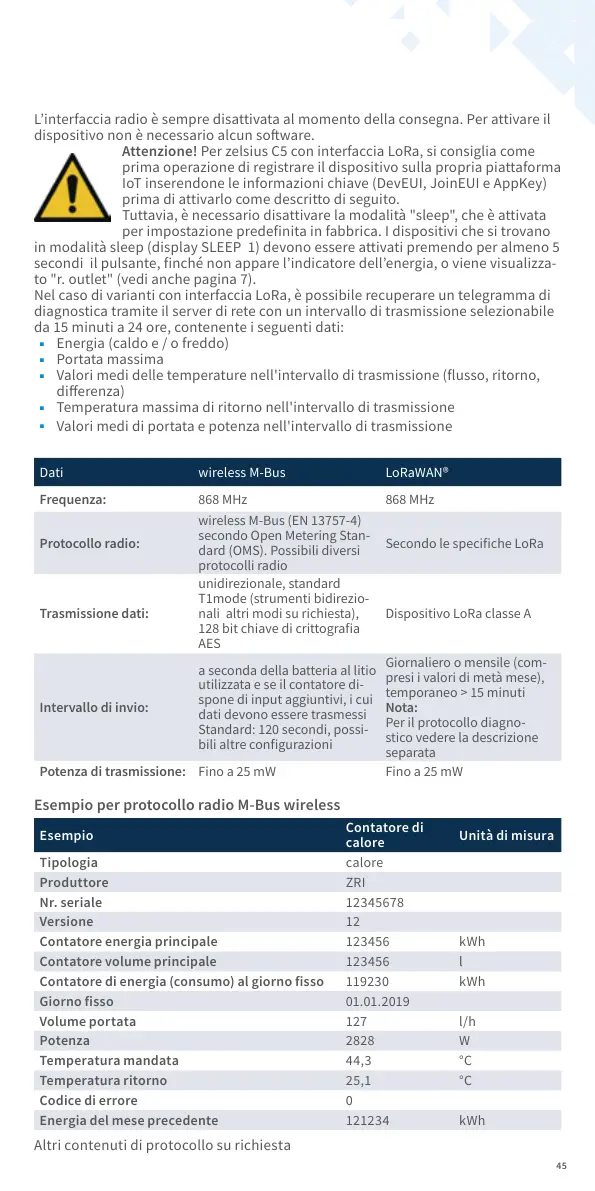

L’interfaccia radio è sempre disattivata al momento della consegna. Per attivare il
dispositivo non è necessario alcun soware.
Attenzione! Per zelsius C5 con interfaccia LoRa, si consiglia come
prima operazione di registrare il dispositivo sulla propria piattaforma
IoT inserendone le informazioni chiave (DevEUI, JoinEUI e AppKey)
prima di attivarlo come descritto di seguito.
Tuttavia, è necessario disattivare la modalità "sleep", che è attivata
per impostazione predenita in fabbrica. I dispositivi che si trovano
in modalità sleep (display SLEEP 1) devono essere attivati premendo per almeno 5
secondi il pulsante, nché non appare l’indicatore dell’energia, o viene visualizza-
to "r. outlet" (vedi anche pagina 7).
Nel caso di varianti con interfaccia LoRa, è possibile recuperare un telegramma di
diagnostica tramite il server di rete con un intervallo di trasmissione selezionabile
da 15 minuti a 24 ore, contenente i seguenti dati:
■
Energia (caldo e / o freddo)
■
Portata massima
■
Valori medi delle temperature nell'intervallo di trasmissione (usso, ritorno,
dierenza)
■
Temperatura massima di ritorno nell'intervallo di trasmissione
■
Valori medi di portata e potenza nell'intervallo di trasmissione
Dati wireless M-Bus LoRaWAN®
Frequenza: 868 MHz 868 MHz
Protocollo radio:
wireless M-Bus (EN 13757-4)
secondo Open Metering Stan-
dard (OMS). Possibili diversi
protocolli radio
Secondo le speciche LoRa
Trasmissione dati:
unidirezionale, standard
T1mode (strumenti bidirezio-
nali altri modi su richiesta),
128 bit chiave di crittograa
AES
Dispositivo LoRa classe A
Intervallo di invio:
a seconda della batteria al litio
utilizzata e se il contatore di-
spone di input aggiuntivi, i cui
dati devono essere trasmessi
Standard: 120 secondi, possi-
bili altre congurazioni
Giornaliero o mensile (com-
presi i valori di metà mese),
temporaneo > 15 minuti
Nota:
Per il protocollo diagno-
stico vedere la descrizione
separata
Potenza di trasmissione: Fino a 25 mW Fino a 25 mW
Esempio per protocollo radio M-Bus wireless
Esempio
Contatore di
calore
Unità di misura
Tipologia calore
Produttore ZRI
Nr. seriale 12345678
Versione 12
Contatore energia principale 123456 kWh
Contatore volume principale 123456 l
Contatore di energia (consumo) al giorno sso 119230 kWh
Giorno sso 01.01.2019
Volume portata 127 l/h
Potenza 2828 W
Temperatura mandata 44,3 °C
Temperatura ritorno 25,1 °C
Codice di errore 0
Energia del mese precedente 121234 kWh
Altri contenuti di protocollo su richiesta
