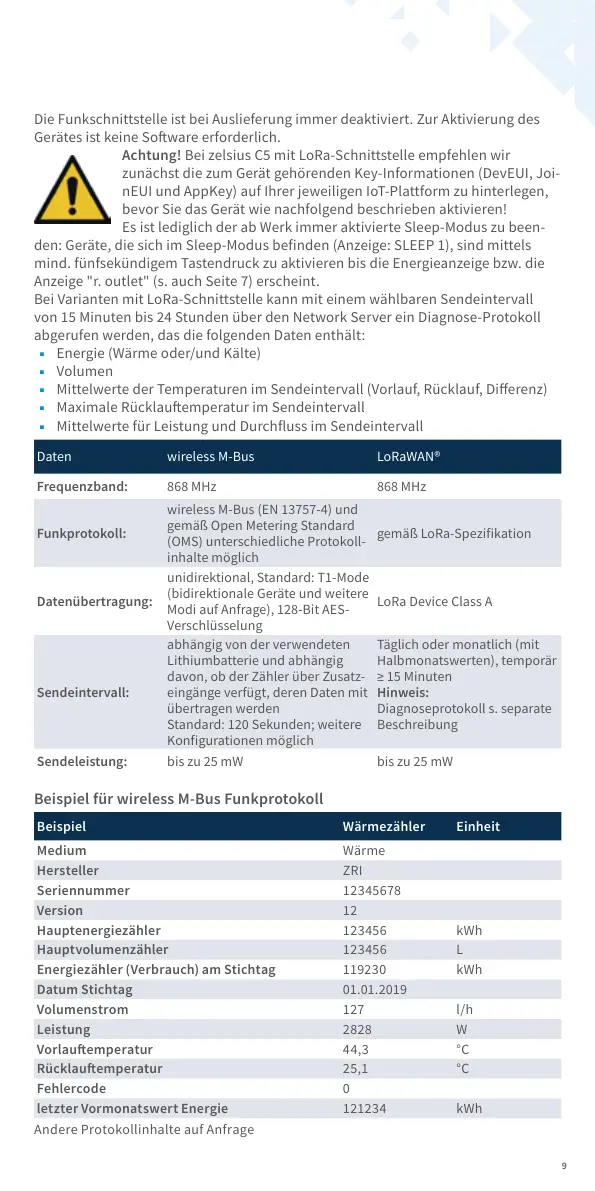

Die Funkschnittstelle ist bei Auslieferung immer deaktiviert. Zur Aktivierung des
Gerätes ist keine Soware erforderlich.
Achtung! Bei zelsius C5 mit LoRa-Schnittstelle empfehlen wir
zunächst die zum Gerät gehörenden Key-Informationen (DevEUI, Joi-
nEUI und AppKey) auf Ihrer jeweiligen IoT-Plattform zu hinterlegen,
bevor Sie das Gerät wie nachfolgend beschrieben aktivieren!
Es ist lediglich der ab Werk immer aktivierte Sleep-Modus zu been-
den: Geräte, die sich im Sleep-Modus benden (Anzeige: SLEEP 1), sind mittels
mind. fünfsekündigem Tastendruck zu aktivieren bis die Energieanzeige bzw. die
Anzeige "r. outlet" (s. auch Seite 7) erscheint.
Bei Varianten mit LoRa-Schnittstelle kann mit einem wählbaren Sendeintervall
von 15 Minuten bis 24 Stunden über den Network Server ein Diagnose-Protokoll
abgerufen werden, das die folgenden Daten enthält:
■
Energie (Wärme oder/und Kälte)
■
Volumen
■
Mittelwerte der Temperaturen im Sendeintervall (Vorlauf, Rücklauf, Dierenz)
■
Maximale Rücklauemperatur im Sendeintervall
■
Mittelwerte für Leistung und Durchuss im Sendeintervall
Daten wireless M-Bus LoRaWAN®
Frequenzband: 868 MHz 868 MHz
Funkprotokoll:
wireless M-Bus (EN 13757-4) und
gemäß Open Metering Standard
(OMS) unterschiedliche Protokoll-
inhalte möglich
gemäß LoRa-Spezikation
Datenübertragung:
unidirektional, Standard: T1-Mode
(bidirektionale Geräte und weitere
Modi auf Anfrage), 128-Bit AES-
Verschlüsselung
LoRa Device Class A
Sendeintervall:
abhängig von der verwendeten
Lithiumbatterie und abhängig
davon, ob der Zähler über Zusatz-
eingänge verfügt, deren Daten mit
übertragen werden
Standard: 120 Sekunden; weitere
Kongurationen möglich
Täglich oder monatlich (mit
Halbmonatswerten), temporär
≥ 15 Minuten
Hinweis:
Diagnoseprotokoll s. separate
Beschreibung
Sendeleistung: bis zu 25 mW bis zu 25 mW
Beispiel für wireless M-Bus Funkprotokoll
Beispiel Wärmezähler Einheit
Medium Wärme
Hersteller ZRI
Seriennummer 12345678
Version 12
Hauptenergiezähler 123456 kWh
Hauptvolumenzähler 123456 L
Energiezähler (Verbrauch) am Stichtag 119230 kWh
Datum Stichtag 01.01.2019
Volumenstrom 127 l/h
Leistung 2828 W
Vorlauemperatur 44,3 °C
Rücklauemperatur 25,1 °C
Fehlercode 0
letzter Vormonatswert Energie 121234 kWh
Andere Protokollinhalte auf Anfrage
