INSTRUCTIONS DE MONTAGE
ATTENTION ! Pendant l’installation, suivez les étapes ci-dessous et utilisez les outils fournis.
Préparez un espace libre suffisant pour monter l'appareil.
En raison du poids élevé de certains composants, il est recommandé d’être deux pour le montage.

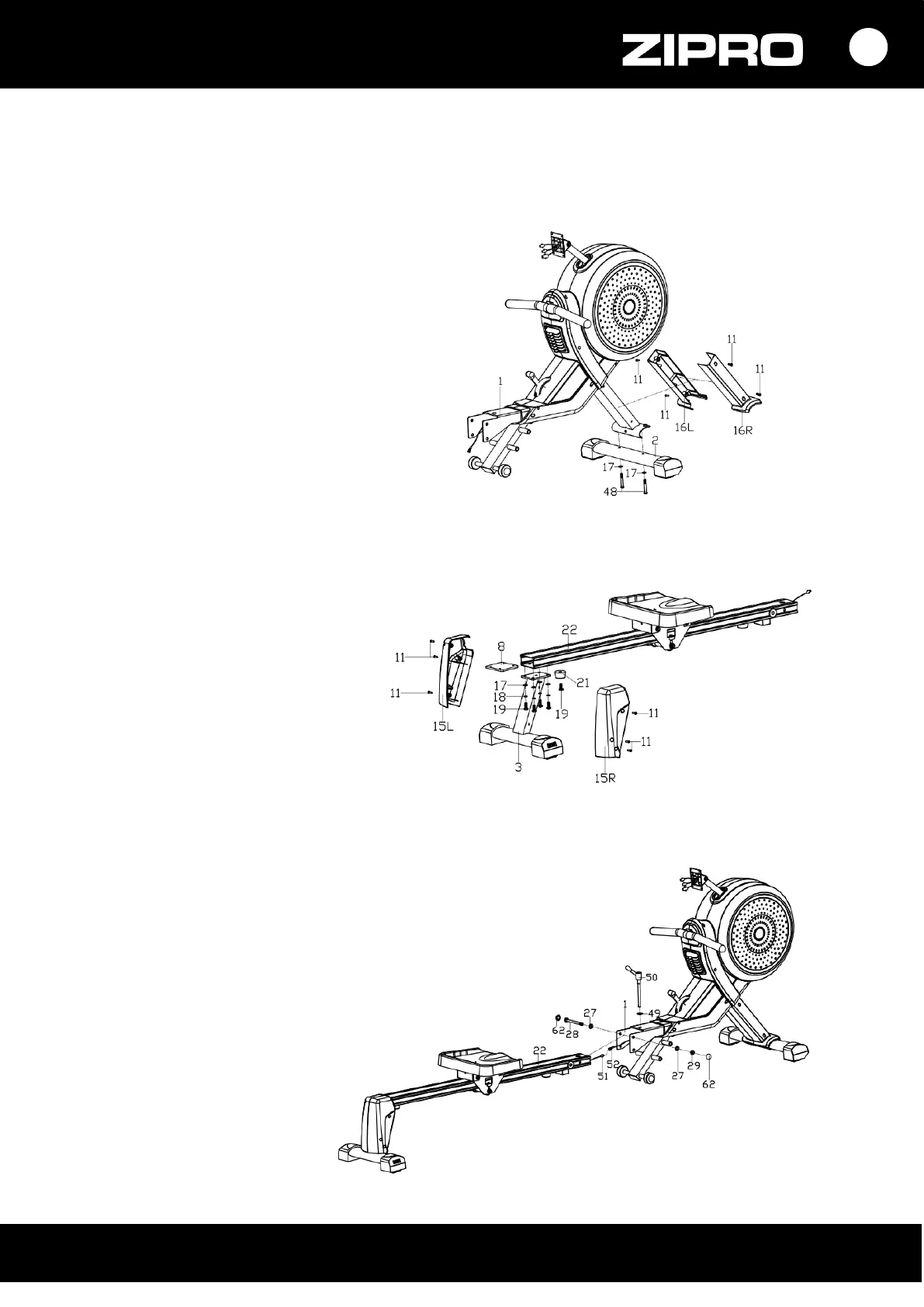

ÉTAPE 1.
Fixez la protection (16 L/R) sur le cadre
principal (1) à l’aide des vis (11).
Vissez ensuite le stabilisateur inférieur
(2) au cadre principal (1) à l’aide des
vis (48) et des rondelles plates (17).
ÉTAPE 2.
Insérez la plaque de fixation (8)
dans le rail (22) de manière
à ce que les trous de vis des deux
composants soient alignés. Fixez le
stabilisateur arrière (3) en joignant
tous les éléments à l’aide de vis
hexagonales (19) avec les rondelles
élastiques (18) et les rondelles plates
(17) attachées.
ATTENTION ! Assurez-vous que la vis
(19) est vissée dans la plaque de
fixation (8).
Ensuite, mettez la protection (15 L/R)
sur le stabilisateur arrière (3) et vissez-
la avec les vis (11).
Vissez le butoir en caoutchouc (21) au
rail (22) à l’aide des vis (19).
ÉTAPE 3.
Connectez le câble de pouls (51)
au câble de connexion (52), puis
joignez le rail (22) au cadre
principal (1) et vissez les éléments
à l’aide des vis hexagonales (28),
des rondelles plates (27) et des
écrous (29). Montez les bouchons
(62).
Verrouillez le rail (22) et le cadre
principal (1) à l’aide de le boulon
de verrouillage (50) et de la
rondelle plate (49).
