INSTRUKCJA MONTAŻU
UWAGA! W trakcie montażu przestrzegaj poniższych kroków i korzystaj z narzędzi dołączonych
do produktu.
Przygotuj odpowiednio dużo wolnego miejsca do montażu urządzenia.
Ze względu na dużą wagę niektórych elementów zaleca się montaż w dwie osoby.

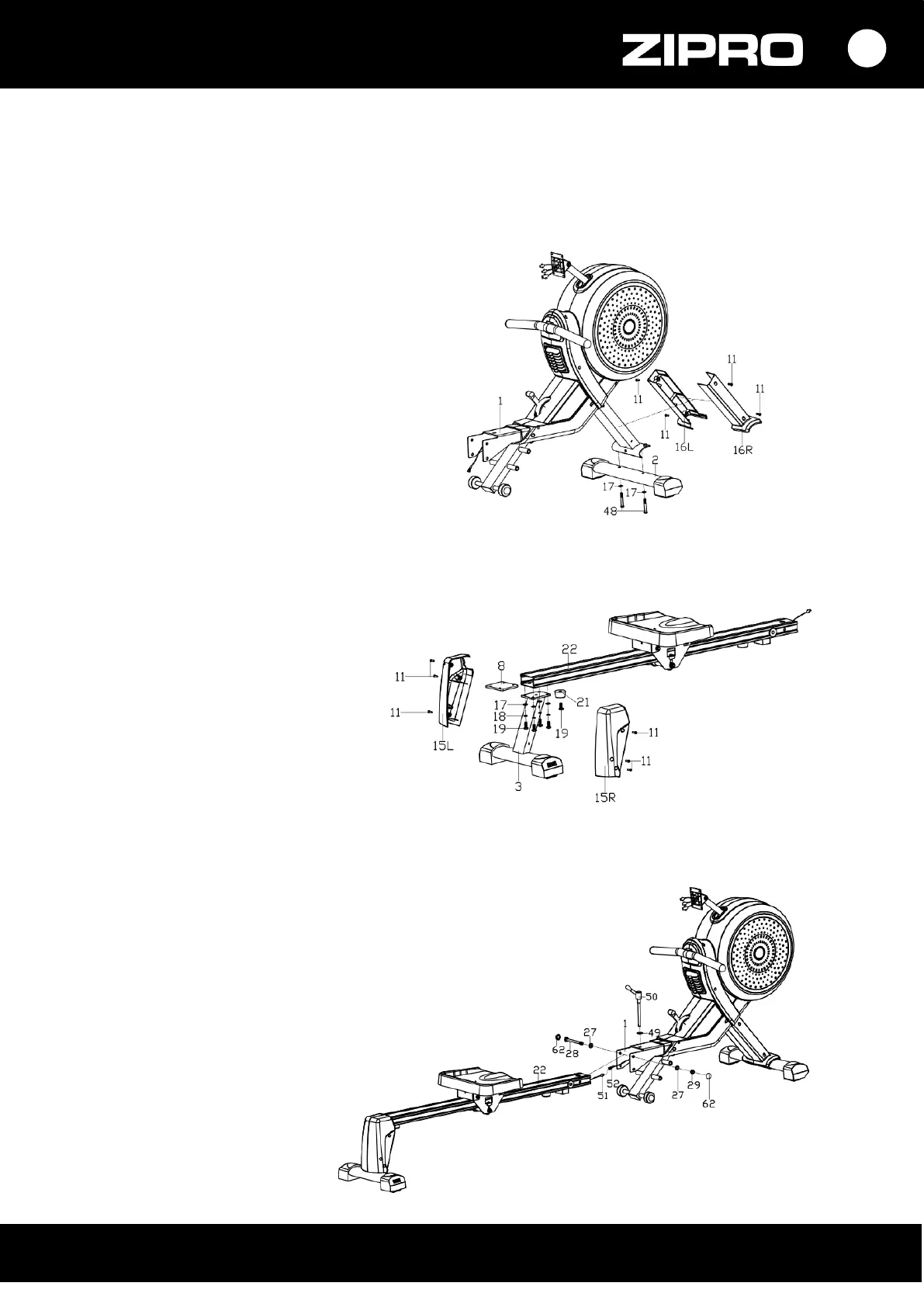

KROK 1.
Zamontuj osłonę (16 L/R) na ramie
głównej (1) za pomocą wkrętów (11).
Następnie przykręć dolną podstawę (2)
do ramy głownej (1) używając wkrętów
(48) podkładek płaskich (17).
KROK 2.
Wsuń płytkę do mocowania (8)
do wnętrza szyny suwnicy (22) tak,
aby otwory na śruby w obu
elementach były równo ustawione.
Przymocuj tylni wspornik (3) łacząc
wszystkie elementy za pomocą
wkrętów sześciokątnych (19)
z założonymi podkładkami
sprężystymi (18) i płaskimi (17).
UWAGA! Należy upewnić się, że wkręt
(19) jest wkręcony w płytkę do
mocowania (8).
Następnie załóż osłonę (15 L/R)
na tylni wspornik (3) i skręć ją
wkrętami (11).
Przykręć gumowy ogranicznik (21)
do szyny suwnicy (22) za pomocą
wkrętów (19).
KROK 3.
Połącz przewód pulsu (51)
z przewodem łączacym (52),
następnie połącz ze sobą suwnicę
(22) z ramą główną (1) i skręć
elementy używając wkrętów
sześciokątnych (28), podkładek
płaskich (27) i nakrętek (29).
Załóż zaślepki (62).
Zablokuj szynę suwnicy (22) i
ramę główną (1) za pomocą
trzpienia blokującego (50) i
płaskiej podkładki (49).
