MONTAVIMO INSTRUKCIJA
DĖMESIO! Montavimo metu laikykitės toliau nurodytos eilės tvarkos ir naudokite kartu su įrenginiu
pristatytus įrankius.
Įsitikinkite, ar įrenginio montavimui turite pakankamai vietos.
Kai kurie elementai yra labai sunkūs, todėl rekomenduojame, kad įrenginį montuotų du asmenys.

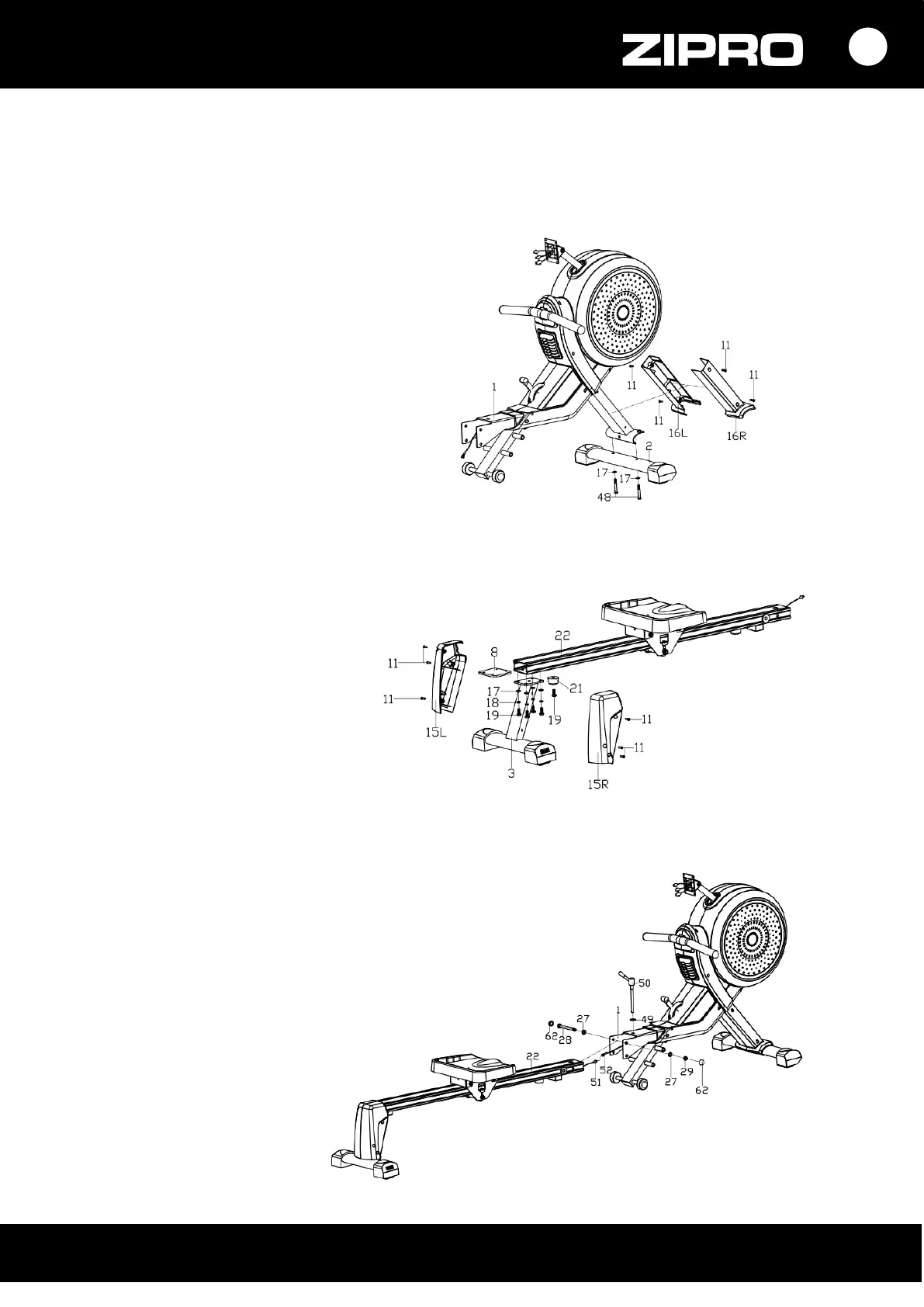

1 ŽINGSNIS.
Ant pagrindinio rėmo (1) sriegiais (11)
pritvirtinkite apsaugą (16 L/R).
Tuomet sraigtais (48) ir plokščiomis
poveržlėmis (17) prie pagrindinio rėmo
(1) prisukite priekinį pagrindą (2).
2 ŽINGSNIS.
Į pakeliančiojo veleno stovą (22) įkiškite
tvirtinimo plokštelę (8) taip, kad angos
varžtams abiejuose elementuose
sutaptų. Pritvirtinkite galinį pagrindą (3),
visus elementus jungdami sraigtais
su šešiakampėmis galvutėmis (19)
ir uždėdami elastingas (18) ir płokščias
poveržles (17).
DĖMESIO! Patikrinkite, ar sraigtas (19)
yra įsuktas į tvirtinimo plokštelę (8).
Ant galinio pagrindo (3) uždėkite
apsaugą (15 L/R) ir prisukite ją sriegiais
(11).
Sriegiais (19) prie pakeliančiojo veleno
stovo (22) prisukite guminį ribotuvą (21).
3 ŽINGSNIS.
Sujunkite pulso laidą (51)
su jungiančiuoju laidu (52).
Tuomet sujunkite pakeliančiojo
veleno stovą (22) su pagrindiniu
rėmu (1). Elementus prisukite
varžtais su šešiakampėmis
galvutėmis (28), plokščiomis
poveržlėmis (27) ir veržlėmis
(29). Uždėkite antgalius (62).
Fiksuojančiuoju kaiščiu (50)
ir plokščia poveržle (49)
užfiksuokite pakeliančiojo
veleno stovą (22) ir pagrindinį
rėmą (1).
