Zodiac EI - 3 Guia de Instalação E de Utilização; Instalação da Caixa de Comando Ei

Guia de instalação e de utilização
As etapas seguintes irão ajudá-lo a instalar e utilizar o seu novo electrolisador de sal Zodiac Ei.
AVISO!
A instalação e utilização do electrolisador de sal Ei deverão respeitar OBRIGATORIAMENTE os
conselhos do presente manual. Para mais informações contacte o ser revendedor profi ssional de
piscinas.
3.1 Instalação da caixa de comando Ei
1. Escolha um local apropriado para instalar o suporte de fi xação de parede da caixa de comando Ei.
Esta deverá ser colocada a um mínimo de 1,8 m da célula (comprimento máximo do cabo da célula)
e, idealmente, no local técnico de abrigo do sistema de fi ltragem ou na proximidade da unidade de
fi l t r a g e m .
IMPORTANTE: Se instalar a caixa de comando num poste, é necessário colocar um painel
impermeável atrás do aparelho com uma dimensão mínima de 300 mm de largura e 400 mm de
altura.
2. Fixe o suporte de fi xação de parede de forma estável na parede por meio dos parafusos facultados e
coloque a caixa de comando neste.
NOTA: Não conecte o aparelho a uma tomada de rede senão após completar a instalação
integral do aparelho (consultar o parágrafo Ligação da caixa de comando Ei).
3
!
102
3.2 Instalação da célula Ei
IMPORTANTE:

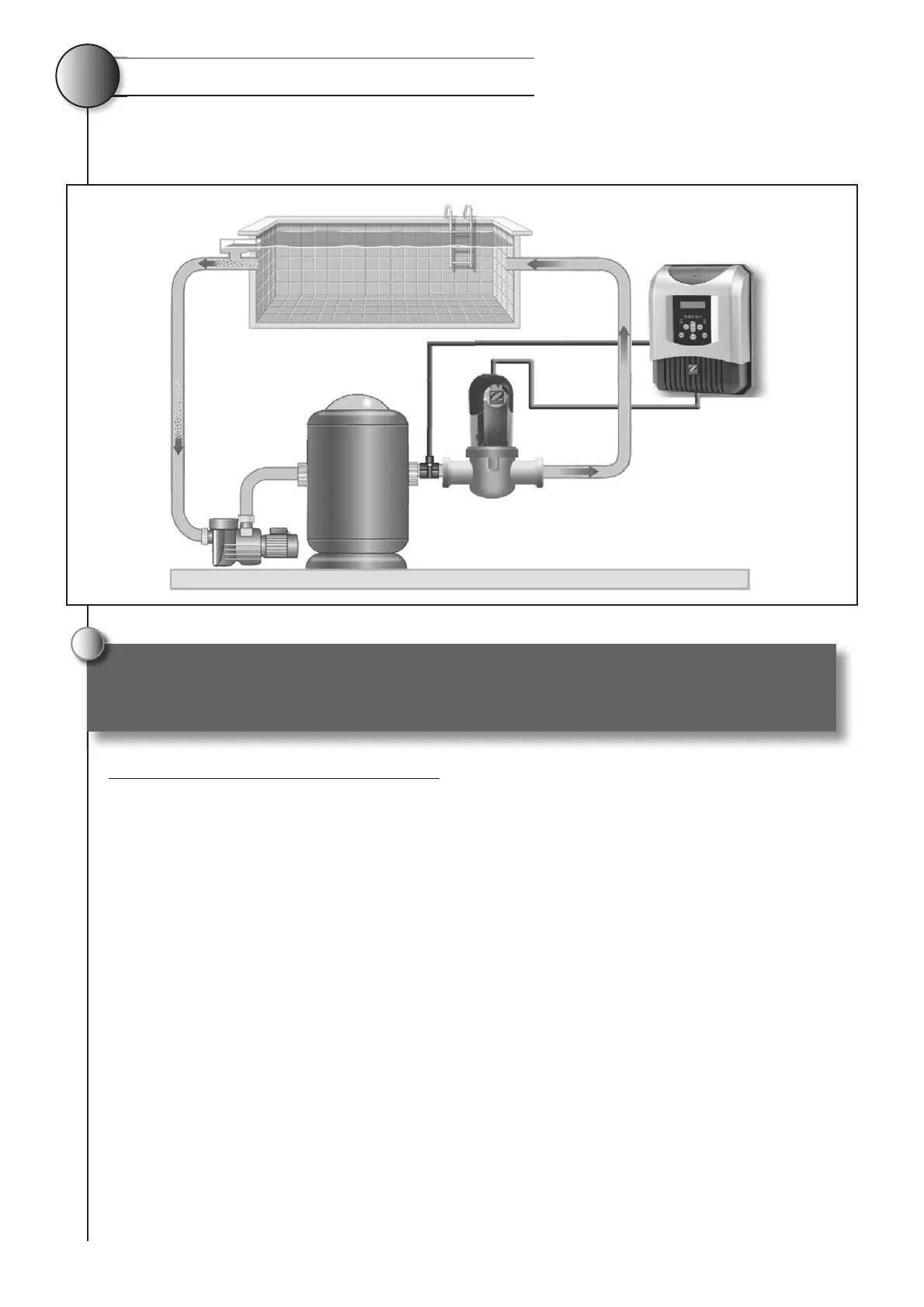

> A célula deverá sempre ser o último elemento a ser colocado no tubo de descarga para a piscina
(Atenção ao sentido de montagem, ver o diagrama acima).
> Se o débito do sistema de fi ltragem for inferior a 18 m
3
/h, não será necessário instalar a célula Ei em
derivação. A instalação em derivação é obrigatória se o débito for superior a 18 m
3
/h.
1. Assinale uma secção de tubo rectilínea (horizontal de
preferência) de comprimento apropriado no tubo de
descarga para a piscina (é aconselhável um mínimo de
30 cm).
2. Desmontar a célula Ei de forma a remover apenas a parte
inferior da tomada em carga (consultar a imagem abaixo).
Para esse efeito, desaperte o anel de aperto do eléctrodo
de forma a poder retirá-lo do conjunto da tomada em carga
(tenha cuidado com o pequeno tubo vertical translúcido) (1).
3. Pressione com cuidado os dois botões na lateral da parte inferior da tomada
em carga para remover a parte superior da mesma. Retire o redutor para um
tubo DN50 mm inserido na parte inferior da abraçadeira para tomada em
carga.
4. Coloque a parte inferior da tomada da célula Ei no local onde pretender
instalar no tubo. Atenção, coloque a tomada em carga ao contrário, com os
dois pequenos orifícios para cima! Utilize um marcador ou um ponteiro para
assinalar o local dos dois orifícios a furar no tubo.
5. Com a ajuda da serra de trépano, faça os dois
orifícios de fi xação. Certifi que-se de que os
mesmos fi cam sem arestas e limpos (3).
6. Coloque a parte superior da tomada em carga da
célula Ei no tubo fazendo-a deslizar nos orifícios
previamente feitos.
OBSERVAÇÕES IMPORTANTES:
> A tomada em carga tem um sentido de circulação. Tome atenção à direcção
das setas indicando o sentido de circulação da água antes de a instalar!
> Apenas versões inglesas ‘UK’ com tubo de 1 1/2 ‘’: Substituir a união plana
grande da parte superior da abraçadeira para tomada em carga pelo outro
modelo específi co facultado (união em contacto com o tubo).
!
!
Parte superior
da tomada em
carga
Parte inferior
da tomada em carga
Setas indicando
a direção da água
Eléctrodo Ei
Anel de
aperto
Tampa
(1)
Premir
Premir
(2)
Premir
(2)
(3)
