Guide d’installation et d’utilisation
Les étapes suivantes vous aideront à mettre en route et à utiliser votre nouvel électrolyseur au sel
Zodiac Ei.
AVERTISSEMENT !
L’installation et l’utilisation de lélectrolyseur au sel Ei doivent IMPÉRATIVEMENT respecter les
conseils du présent manuel. Pour plus d’informations, contacter votre revendeur professionnel de la
piscine.
3.1 Emplacement du coffret de commande Ei
1. Choisissez un endroit approprié pour installer le support de xation murale du coffret de
commande Ei. Celui-ci devrait être placé à moins de 1,8 m de la cellule (longueur maxi du câble de
cellule) et idéalement dans le local technique abritant le système de fi ltration ou à proximité de
l’unité de fi ltration.
IMPORTANT : Si vous installez le coffret de commande sur un poteau, il est nécessaire de placer un
panneau imperméable derrière l’appareil, d’une dimension dau moins 300 mm en largeur et 400 mm
en hauteur.
2. Fixez le support de fi xation murale solidement au mur à l’aide des vis fournies et placez le coffret de
commande sur celui-ci.
NOTE : Ne branchez l’appareil à une prise de courant que lorsque l’installation complète de
l’appareil sera terminée (voir le paragraphe Connexion du coffret de commande Ei).
3
!
6
3.2 Installation de la cellule Ei
IMPORTANT :

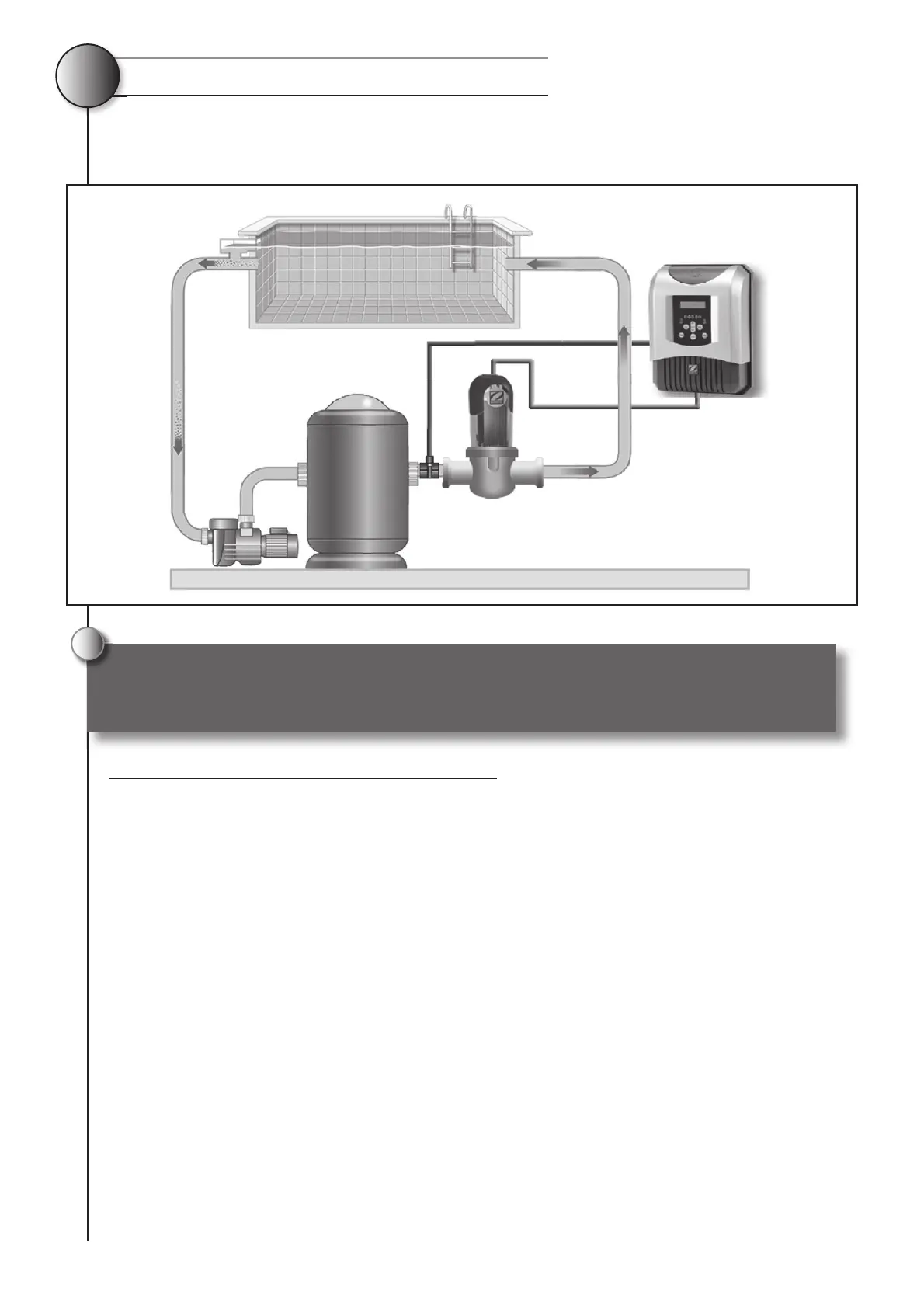

> La cellule doit toujours être le dernier élément placé sur le tuyau de retour vers la piscine (Attention
au sens de montage, voir schéma de principe ci-dessus).
> Si le débit du système de ltration est inférieur à 18 m
3
/h, il nest pas indispensable d’installer la cellule
Ei sur un bypass. L’installation en bypass devient obligatoire si le débit est supérieur à 18 m
3
/h.
1. Repérez une section de tuyau rectiligne (horizontal
de préférence) de longueur appropriée sur le tuyau de
refoulement vers le bassin (un minimum de 30 cm est
conseillé).
2. Désassembler la cellule Ei de manière à récupérer
uniquement la partie inférieure du collier de prise en charge
(voir photo ci-contre). Pour cela, dévissez la bague de
serrage de lélectrode de manière à pouvoir la retirer de
lensemble collier de prise en charge (attention au petit tube
vertical translucide) (1).
3. Appuyez délicatement sur les deux touches situés sur les cotés de la partie
inférieure du collier de prise en charge pour retirer la partie supérieure de
celui-ci. Retirez le réducteur pour tuyauterie DN50 mm inséré dans la partie
inférieure du collier de prise en charge.
4. Placez la partie inférieure du collier de la cellule Ei sur lemplacement où vous
souhaitez l’installer sur le tuyau.
Attention, placez le collier à lenvers, avec les deux petits trous vers le
haut! Utilisez un marqueur ou un pointeau pour marquer lemplacement des
deux trous à percer sur le tuyau.
5. À laide de la scie-cloche fournie, percez les deux
trous de xation. Assurez-vous que les bords de
ceux-ci soient parfaitement nets et ébavurés (3).
6. Placez la partie supérieure du collier de prise en
charge de la cellule Ei sur le tuyau en la glissant
dans les trous précédemment percés.
REMARQUES IMPORTANTES :
> Le collier de prise en charge a un sens de circulation de leau.
Notez bien la direction des èches indiquant le sens de circulation de leau
avant de l’installer !
> Version anglaise «UK» avec tuyau de 1 1/2uniquement : remplacer le gros
joint plat de la partie supérieure du collier de prise en charge par lautre
modèle spécifi que fourni (joint en contact avec le tuyau).
!
!
Partie supérieure
du collier de prise
en charge
Partie
inférieure
du collier de prise
en charge
Flèches
indiquant le
sens de l’eau
Électrode Ei
Bague de
serrage
Cache
(1)
Appuyer
Appuyer
(2)
Appuyer
(2)
(3)
