7. Si vous installez votre électrolyseur Ei sur un tuyau
de de type DN50 mm, insérez le réducteur portant
la mention «EU» dans la partie inférieure du
collier de prise en charge (utiliser l’autre réducteur
pour un tuyau 1 1/2’’). Attention : sassurer que
l’adaptateur senclenche bien dans les encoches
situées sur la partie inférieure du collier de prise
en charge (4).
8. Encliquetez la partie inférieure du collier de
prise en charge sur la partie supérieure déjà en
place sur le tuyau (5).
9. Assurez-vous que le joint torique est correctement
positionné (6), puis placez lélectrode Ei sur le
dessus du collier de prise en charge. Attention,
lélectrode a un sens et ne peut être insérée que
d’une seule manière (présence d’un détrompeur) (7).
10. Serrez la bague de serrage (serrage à la main
uniquement !) sur le collier de prise en charge. Attention
à ne pas prendre le pas de vis de la bague de serrage à
contresens elle doit se visser librement.
11. Connectez le câble de cellule aux connecteurs de
l’électrode Ei en suivant le code couleur entre connecteurs
mâles et femelles comme indiqué ci-dessous (rouge avec
rouge, noir avec noir et bleu avec bleu).
12. Replacez le cache sur l’électrode Ei et glissez le câble
dans l’évidement prévu à cet effet sur le code
l’électrode (8).
3.3 Installation du détecteur de débit
Le détecteur de débit et son collier de prise en charge
(DN50 mm) doivent impérativement être installés sur la
tuyauterie à proximité de la cellule Ei et en amont de celle-ci.
> Cellule Ei installée en ligne : le détecteur de débit DOIT
être installé juste avant la cellule et après une vanne
éventuelle (1).
>
Cellule Ei installée en by-pass : Le détecteur de débit
DOIT être installé sur le by-pass de la cellule entre la vanne
d’isolation amont et la cellule elle-même.
ATTENTION : Le non-respect de ces indications peut
entraîner la destruction de la cellule
(voir schémas) (2) !
TRÈS IMPORTANT : Le détecteur de débit a un sens
d’installation ( èche inscrite dessus pour montrer le sens
de leau). Sassurer qu’il soit correctement positionné sur
son collier de prise en charge de manière à ce qu’il arrête
la production de lélectrolyseur Ei lorsque la ltration
est coupée (voyant rouge «Flow» allumé signifi ant une
absence de débit).
Une fois le détecteur de débit installé sur son collier de
prise en charge (se servir de bande té on pour létanchéité au niveau des letages), raccorder son
câble au coffret de commande Ei à laide de sa prise rapide type «jack».
!
!
Encoches
(4) (5)
Joint torique
(O’ring)
(6)
Détrompeur
(7)
(8)
BON :
(1)
MAUVAIS :
(2)
8
3.4 Connexion du coffret de commande Ei
Lappareil Zodiac Ei est prévu pour fonctionner uniquement sous une tension de 220-240 Vac 50 Hz.
RAPPEL : L’installation et l’utilisation de lélectrolyseur au sel Ei doivent IMPÉRATIVEMENT
respecter les conseils du présent manuel. Pour plus d’informations, contacter votre revendeur
professionnel de la piscine.
L’électrolyseur Ei peut être raccordé de 2 manières différentes :
1) Soit connecté à une alimentation de courant permanente à l’aide de la prise (alimentation protégée
par un disjoncteur différentiel 30 mA en tête selon la norme NF C15-100 ou équivalent selon les pays)
2) Soit asservi directement à la fi ltration de la piscine (appareil alimenté uniquement durant les
périodes de fi ltration).
La première possibilité ci-dessus est le raccordement électrique préférentiel.
Lorsque tous les raccordements sont faits et que les collages éventuels sont secs (attendre
quelques heures suivant le produit utilisé), reconnectez l’alimentation générale pour le mettre
l’appareil Ei en fonctionnement.
Paramétrage de l’électrolyseur au sel Ei

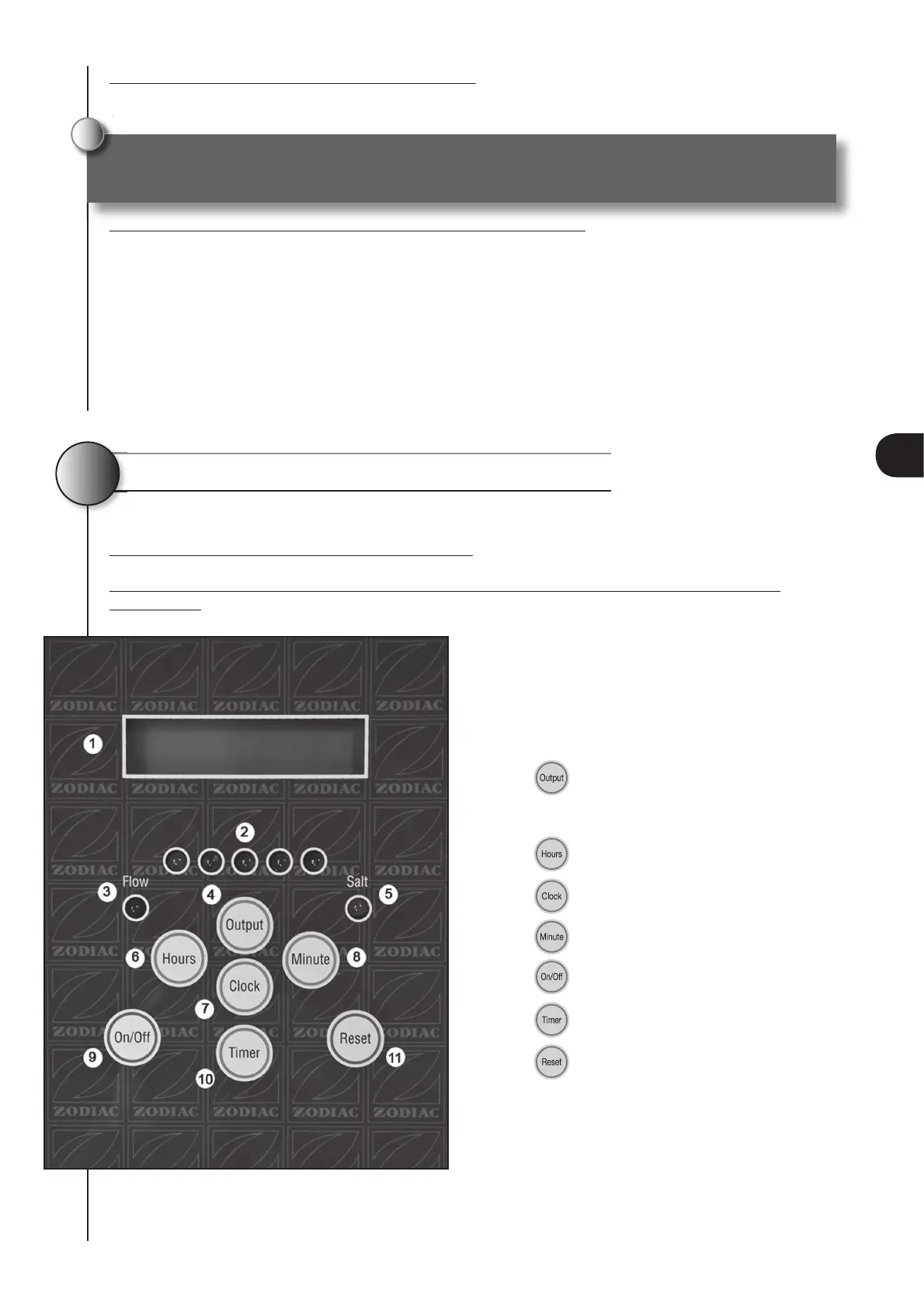

4.1 Description du panneau de contrôle Ei
Le schéma ci-dessous vous indique les fonctionnalités du panneau de contrôle de votre
appareil Ei :
1 Écran LCD
2 Voyants de production de chlore
(1
er
orange et 4 autres verts)
3 Voyant rouge «Flow» sécurité absence de débit
4 B o u t o n
de réglage de la production de chlore
5 Voyant orange «Salt» de manque de sel
6 Bouton
de réglage des heures
7 Bouton
de réglage de l’horloge
8 Bouton
de réglage des minutes
9 Bouton
de «marche/arrêt» manuel
10 B o u t o n
de programmation
11 Bouton
de réinitialisation
4
Lappareil Zodiac Ei est prévu pour fonctionner uniquement sous une tension de 220-240 Vac 50 Hz.
!
