Zodiac EI - Instalación de la Célula Ei

Guía de instalación y de uso
Los siguientes pasos le ayudarán a poner en marcha y a utilizar su nuevo clorador salino Zodiac Ei.
ADVERTENCIA:
La instalación y el uso del clorador salino Ei deben respetar OBLIGATORIAMENTE los consejos del
presente manual. Si desea más información, póngase en contacto con el distribuidor de su piscina.
3.1 Emplazamiento de la unidad de mando Ei
1. Prevea un lugar adecuado para instalar el soporte de fi jación mural de la unidad de mando Ei.
Éste deberá colocarse a menos de 1,8 m de la célula (longitud máxima del cable de la célula) y
preferiblemente en el local técnico donde esté instalado el sistema de fi ltración o cerca de la
unidad de fi ltración.
IMPORTANTE: Si instala la unidad de mando sobre un poste, deberá colocar un panel impermeable
detrás del aparato, con una dimensión de al menos 300 mm de anchura y 400 mm de altura.
2. Coloque el soporte de fi jación mural fi rmemente a la pared mediante los tornillos y tacos incluidos y
coloque la unidad de mando sobre este último.
NOTA: No conecte el aparato a una toma de corriente a menos que se haya fi nalizado la instalación
del mismo (véase el apartado Conexión de la unidad de mando Ei).
3
!
38

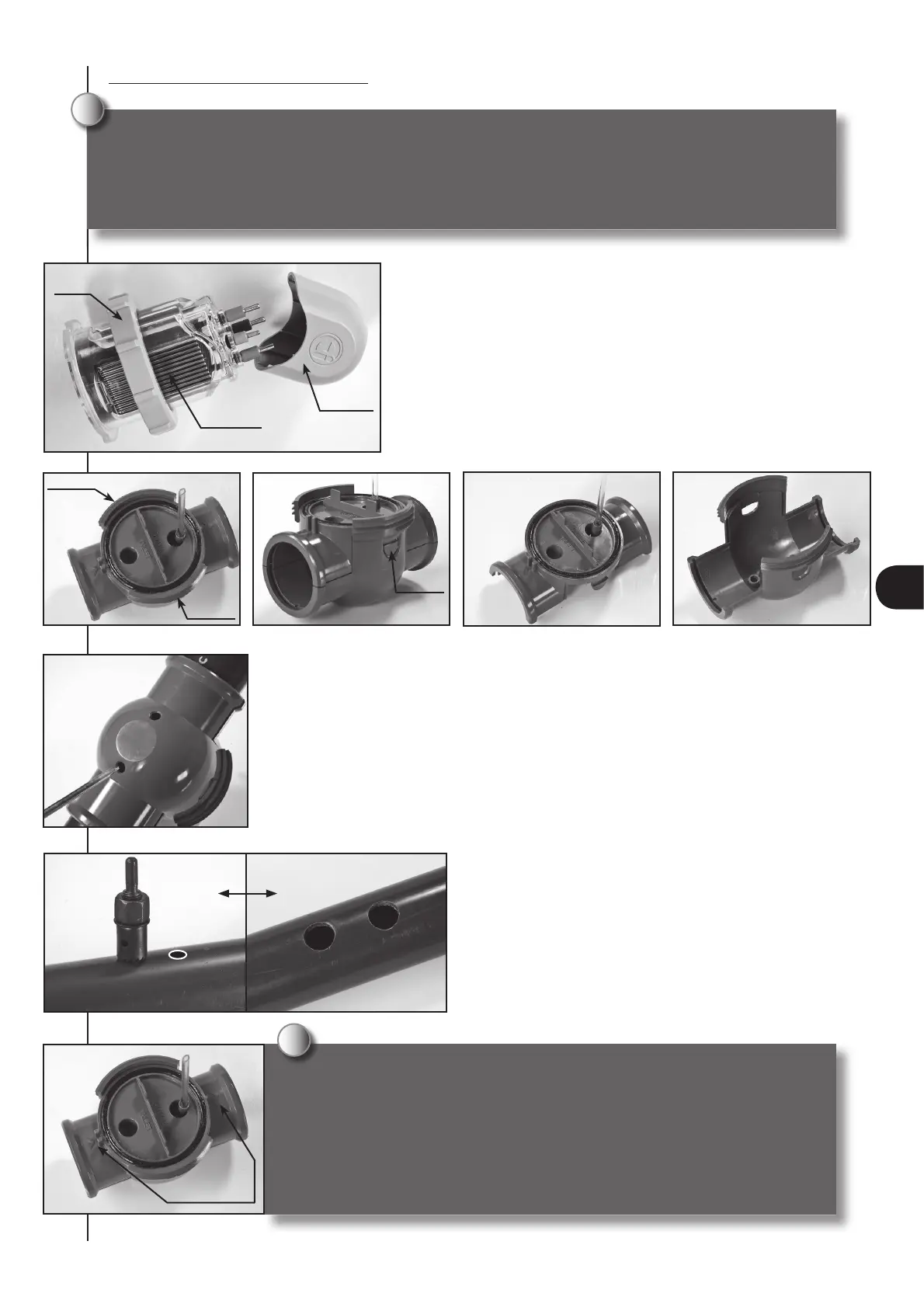

3.2 Instalación de la célula Ei
IMPORTANTE:
> La célula siempre debe ser el último elemento en colocarse sobre el tubo de retorno hacia la piscina
(cuidado con el sentido de montaje: véase el esquema de principio más arriba).
> Si el caudal del sistema de fi ltración es inferior a 18 m
3
/h, no es indispensable instalar la célula Ei en un
bypass. La instalación en bypass es obligatoria si el caudal supera los 18 m
3
/h.
1. Localice una sección de tubo rectilínea (preferentemente
horizontal) con una longitud adecuada sobre el tubo de
retorno hacia la piscina (se recomienda un mínimo de 30 cm.
de tubería sin ningún accesorio o empalme).
2. Separar la célula Ei de la parte superior del collarín de toma
de carga (véase la foto más arriba). Para ello, desenrosque en
anillo de apriete del electrodo de modo que se pueda retirar el
conjunto del collarín de toma de carga. Al extraer el electrodo,
se deberá poner especial cuidado con el tubo pequeño
transparente de purga existente en el interior de la célula (1).
3. Presione las dos lengüetas situadas en ambos laterales de la parte inferior
del collarín de toma de carga para retirar la parte superior del mismo. Retire
el reductor para tubería DN50 mm insertado en la parte inferior del collar de
toma de carga.
4. Coloque la parte inferior del collarín de la célula Ei en el tramo donde desea
instalarlo en el tubo de retorno.
Atención: coloque el collarín al revés, con los dos pequeños orifi cios hacia
arriba. Utilice un rotulador o un punzón para marcar el emplazamiento de los
dos orifi cios que se van a perforar en el tubo.
5. Con la corona de ø 22 m/m que viene incluida,
practique los dos orifi cios de fi jación. Asegúrese
de que los bordes de éstos estén limpios y sin
rebabas (3).
6. Coloque la parte superior del collarín de toma de
carga de la célula Ei en el tubo deslizándolo por los
orifi cios anteriormente realizados.
OBSERVACIONES IMPORTANTES:
> El collarín de toma de carga tiene un solo sentido de circulación
del agua. Compruebe el sentido de las fl echas que indican el sentido de
circulación del agua antes del montaje.
> Versiones inglesas “UK” con tubo de 1 1/2 ‘’ solamente: Sustituya la junta plana
de la parte superior del collar de toma de carga por otro modelo específi co
incluido (junta de estanqueidad, en contacto con el tubo).
!
!
Parte superior
del collarín de
toma de carga
Parte
inferior
del collarín de
toma de carga
Flechas
que indican el
sentido del agua
Electrodo Ei
Anillo de
apriete
Protección
(1)
Presionar
Presionar
(2)
Presionar
(2)
(3)
