Zodiac EI - Überprüfung der Verkabelung und der Anschlüsse

5.3 Verkabelung zum externen controller
WICHTIG: Die folgenden Anweisungen müssen in Übereinstimmung
mit dem Montagehandbuch gelesen werden, welches mit dem externen
Controller mitgeliefert worden ist.
1.

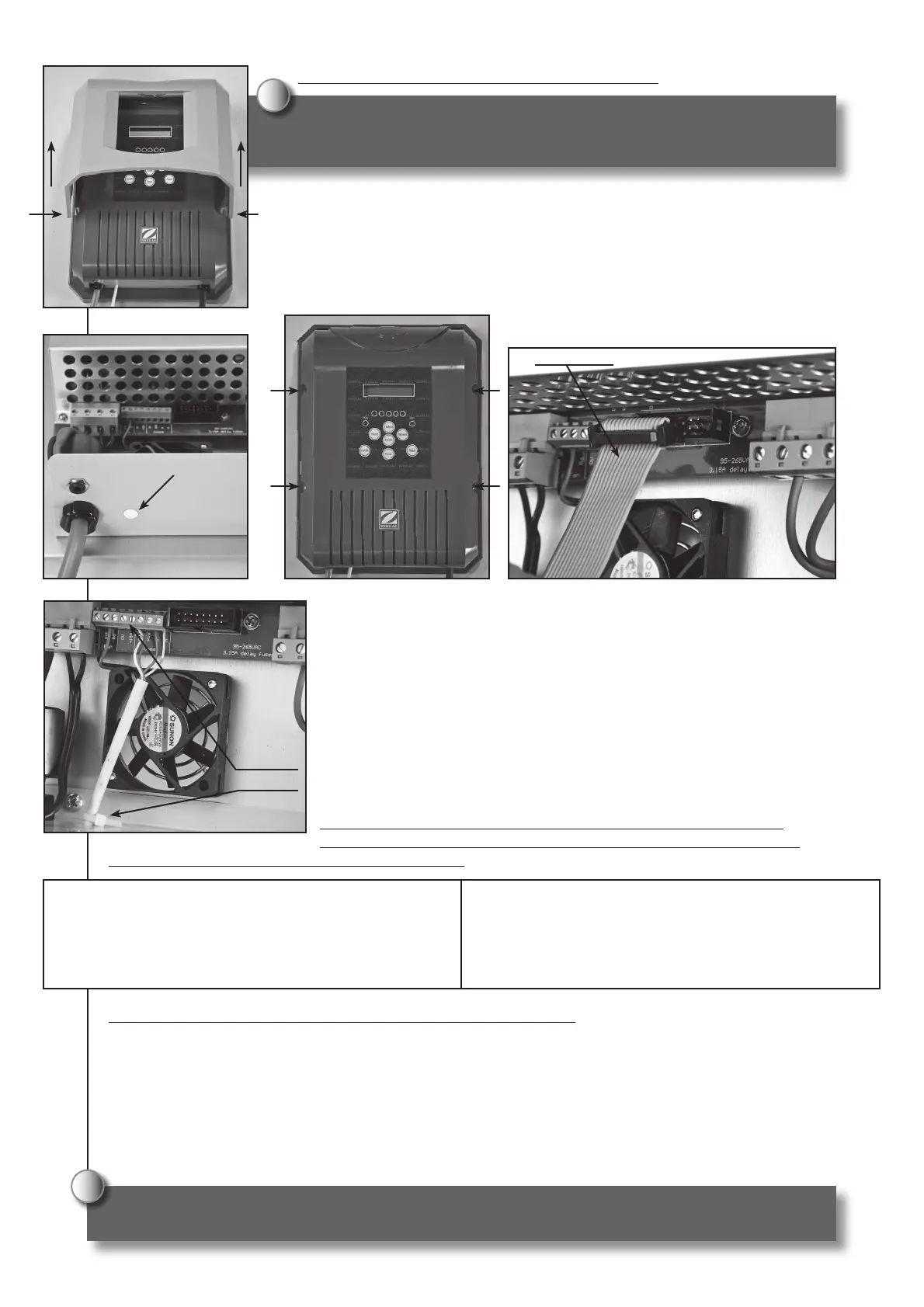

Entfernen Sie die graue Verkleidungsschale der EI Steuereinheit, indem Sie Druck
auf jede Seite (wie abgebildet) ausüben und indem Sie sie nach oben anheben (1).
2. Entfernen Sie den kleinen weißen Stöpsel, der sich auf der Metallplatte
unterhalb der Ei Schalteinheit befi ndet (2).
3. Entfernen Sie die 4 Schrauben, welche den dunkelgrauen Deckel der Ei
Schalteinheit festhalten (3).
4. Öffnen Sie behutsam den Deckel der Ei Schalteinheit und lösen Sie
vorsichtig das Flachbandkabel, welches die 2 Elektronikkarten miteinander
verbindet. Entfernen Sie anschließend den Deckel der Ei Schalteinheit (4).
5. Führen Sie das Kabel des externen Controllers durch das Loch
(eine – nicht mitgelieferte – Kabeldurchführung kann gegebenenfalls
entsprechend dem Durchmesser des benutzen Kabels notwendig sein).
Platzieren Sie, wie angegeben, einen Kunststoffkabelbinder am Kabel des
externen Controllers, um jedes Abreißen zu verhindern (5).
6. Bringen Sie den Deckel des Gehäuses und die 4 Schrauben wieder an,
danach die graue Verkleidungsschale.
Nehmen Sie entsprechend der Marke des externen Controllers
folgende Anschlüsse für das an die grüne Klemmleiste (5) des Ei
Elektrolysegerätes anzuschließenden Kabel vor:
Controller Polaris EOS / Jandy Aqualink
Grüner Leitungsdraht (0V) auf die Anschlussklemme ‘0V’ des Ei
Roter Leitungsdraht (+V) auf die Anschlussklemme ‘POS’ des Ei
Gelb/weißer Leitungsdraht (B) auf die Anschlussklemme ‘B’ des Ei
Schwarzer Leitungsdraht (A) auf die Anschlussklemme ‘A’ des Ei
Pentair Intellitouch Controller
Grüner Leitungsdraht auf die Anschlussklemme ‘B’ des Ei
Roter Leitungsdraht auf die Anschlussklemme ‘POS’ des Ei
Gelber Leitungsdraht auf die Anschlussklemme ‘A’ des Ei
Schwarzer Leitungsdraht auf die Anschlussklemme ‘OV’ des Ei
5.4 Überprüfung der verkabelung und der anschlüsse
Wenn die Verbindung zwischen dem externen Controller und dem Ei Elektrolysegerät vorgenommen
worden ist, muss sie getestet werden.
1. Schalten Sie den externen Controller und dann das Zodiac Ei an.
2. Falls der Anschluss erfolgreich durchgeführt worden ist, erscheint nach circa 20 Sekunden das
Symbol ‘T’ oben rechts auf dem LCD Bildschirm.
3. Fall der Anschluss fehlschlägt, schalten Sie die beiden Geräte aus und machen Sie noch einen Test
(Schritt 1 und 2).
ANMERKUNG: Aus Sicherheitsgründen stellt sich das Zodiac Ei automatisch aus (‘OFF’), wenn die
Kommunikation zwischen dem Elektrolysegerät und dem externen Controller verloren gegangen ist.
!
!
(1)
(2)
(3)
Flachbandkabel
(4)
Grüne
Klemmleiste
Kabelbinder
(5)
62
Gleichgewicht des wassers
pH
Freies Chlor
mg/L – ppm
TAC
(Alkalität oder
Pufferfähigkeit)
°dH (ppm)
TH
(Kalkgehalt)
°dH (ppm)
Cyanursäure
(stabilisierend)
mg/L – ppm
Salzhaltigkeit
g/L – kg/m
3
Empfohlene
Werte
7,2 - 7,4 1 - 2
8 - 15
(80 - 150)
10 - 30
(100 - 300)
< 50 4
Zum Steigern
pH Plus
hinzufügen
Die Produktion
steigern
oder Chlor
hinzufügen
Den
Alkalitätsregler
hinzufügen
(„TAC+“)
Kalziumchlorid
hinzufügen
Cyanursäure
hinzufügen
Salz
hinzufügen
Zum Senken
pH Minus
hinzufügen
Die Produktion
reduzieren
oder das Gerät
abschalten
Salzsäure
hinzufügen
Kalkabscheidungsmittel
hinzufügen oder
Beckenwasser
entkalken
Das Becken
teilweise
entleeren und
wieder
auffüllen
Das Becken
teilweise
entleeren und
wieder
auffüllen
Testfrequenz
(während
der Saison)
Wöchentlich Wöchentlich Monatlich Monatlich Vierteljährlich Vierteljährlich
Bedeutungen der fehlernachrichten und warnhinweise
7.1 ‘SALZ PRUFEN’
 Bedeutung:
Die Salzkonzentration des Schwimmbadwassers ist unzureichend und/oder die Wassertemperatur
zu kalt (Anzeigelampe „Salt“ leuchtet orange).
 Mögliche Gründe:
Salzmangel (< 4 g/L) aufgrund von Wasserverlust oder einer Verdünnung (Rückspülung des Filters,
Wassererneuerung, Niederschläge, Leck…).
Wassertemperatur des Schwimmbeckens zu niedrig (< 18 °C, variabel).
 Lösungen:
> Fügen Sie Salz in das Schwimmbecken hinzu, um den Gehalt auf 4 g/L zu halten. Konsultieren Sie Ihren
Fachhändler, wenn Sie den Salzgehalt nicht kennen oder nicht wissen, wie Sie ihn überprüfen können.
> Es wird einfach angezeigt, dass das Wasser zu kalt ist. Verringern Sie die Chlorproduktion oder fügen Sie
Salz als Ausgleich hinzu.
7.2 ‘KEIN DURCHFLUSS’
 Bedeutung:
Der Durchfl uss in der Zelle ist unzureichend oder Null und der Durchfl usswächter hat die
Chlorproduktion unterbrochen (Anzeigelampe „Flow“ leuchtet rot).
 Mögliche Gründe:
Ausfall der Filterpumpe, Verschmutzung des Filters oder der Skimmer, Ventil(e) des Bypasses
geschlossen, Kabel herausgezogen…
