Zodiac EI - Verifi Ca del Cablaggio E Dei Collegamenti

5.3 Cablaggio del controller esterno
IMPORTANTE: Le istruzioni seguenti devono essere lette in conformità
alla guida d’installazione fornita con il controller esterno.

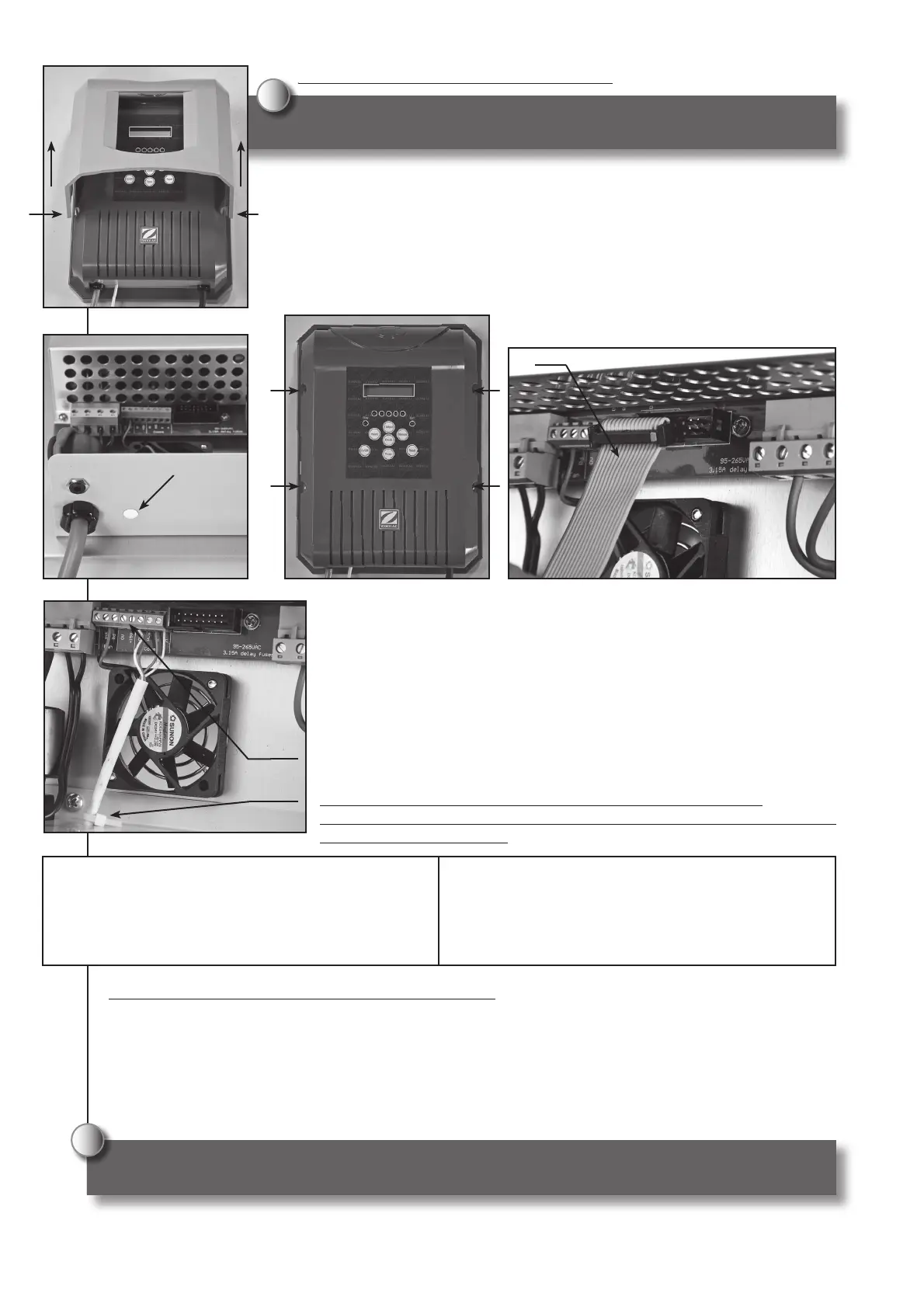

1. Togliere la scocca di rivestimento grigia esercitando una pressione su ogni lato e
sollevarla verso l’alto come indicato (1).
2. Togliere il piccolo tappo bianco situato sul pannello metallico inferiore del
pannello di comando Ei (2).
3. Togliere le 4 viti che trattengono il coperchio grigio scuro del pannello di
comando Ei (3).
4. Aprire delicatamente il coperchio del pannello di comando Ei poi
scollegate con cura il fascio che collega le 2 schede elettroniche.
Togliere in seguito il coperchio del pannello di comando Ei (4).
5. Far passare il cavo del controller esterno dal buco (un passacavo – non
fornito – sarà forse necessario a seconda del diametro del cavo utilizzato).
Posizionare un collare serratubo in plastica sul cavo del controller esterno
come indicato per prevenire qualsiasi strappo (5).
6. Rimettete a posto il coperchio del pannello e le 4 viti, poi la scocca di
rivestimento grigia.
A seconda della marca del controllore esterno, procedere ai
collegamenti seguenti per il cavo da collegare sulla morsettiera verde
(5) dello sterilizzatore Ei:
Controller Polaris EOS/ Jandy Aqualink
Filo verde (0V) sul morsetto ‘0V’ dell’Ei
Filo rosso (+V) sul morsetto ‘POS’ dell’Ei
Filo giallo/bianco (B) sul morsetto ‘B’ dell’Ei
Filo nero (A) sul morsetto ‘A’ dell’Ei
Controller Pentair Intellitouch
Filo verde al morsetto ‘B’ dell’Ei
Filo rosso al morsetto ‘POS’ dell’Ei
Filo giallo al morsetto ‘A’ dell’Ei
Filo nero al morsetto ‘0V’ dell’Ei
5.4 Verifi ca del cablaggio e dei collegamenti
Quando il collegamento tra il controller esterno e lo sterilizzatore Ei è stabilito, questo deve essere
testato.
1. Avviare il controller esterno poi lo Zodiac Ei.
2. Se il collegamento è riuscito apparirà il simbolo ‘T’ in alto a destra dello schermo LCD dopo circa 20
secondi.
3. Se il collegamento fallisce spegnete i due apparecchi e fate di nuovo una prova (fasi 1 e 2).
NOTA: Per motivi di sicurezza lo Zodiac Ei si mette automaticamente in arresto (‘OFF’) se la
comunicazione tra lo sterilizzatore ed il controller esterno viene persa.
!
!
(1)
(2)
(3)
Fascio
(4)
Morsettiera
verde
Collare
serratubo
(5)
78
L’equilibrio dell’acqua
pH
Cloro libero
mg/L – ppm
TAC
(alcalinità o
potere tampone)
°f (ppm)
TH
(tasso
di calcare)
°f (ppm)
Acido
cianurico
(stabilizzante)
mg/L – ppm
Salinità
g/L – kg/m3
Valori
raccomandati
7,2 - 7,4 1 - 2
8 - 15
(80 - 150)
10 - 30
(100 - 300)
< 50 4
Per aumentare
Aggiungere
del pH plus
Aumentare
la produzione
o aggiungere
del cloro
Aggiungere
del correttore
d’alcalinità
(« TAC+ »)
Aggiungere
del cloruro
di calcio
Aggiungere
dell’acido
cianurico
Aggiungere
del sale
Per diminuire
Aggiungere
del pH minus
Ridurre
la produzione
o spegnere
l’apparecchio
Aggiungere
dell’acido
cloridrico
Aggiungere
del sequestrante
calcare
o fare una
decarbonazione
Svuotare
parzialmente
la piscina
e riempire
nuovamente
Svuotare
parzialmente
la piscina
e riempirla
nuovamente
Frequenza
dei test (durante
la stagione)
Settimanale Settimanale Mensile Mensile Trimestrale Trimestrale
Messaggi d’errori ed avvisi : signifi cati
7.1 ‘VEDI SALE’
 Signifi cato:
La concentrazione in sale dell’acqua della piscina è insuffi ciente e/o la temperatura dell’acqua è troppo
fredda (spia « Salt » accesa arancione).
 Cause possibili:
Mancanza di sale (< 4 g/L) dovuta a delle perdite d’acqua o ad una diluizione (controlavaggio di
fi ltro, ricambio dell’acqua, precipitazioni, perdita…).
Temperatura dell’acqua della piscina troppo fredda (< 18 °C, variabile).
 Soluzioni:
> Aggiungere del sale nella piscina per mantenere il tasso a 4 g/L. Se non conoscete il tasso di sale o non
sapete come testarlo, consultate il Vostro rivenditore.
> Semplice segnale di limitazione di produzione nel caso di un’acqua fredda. Diminuire la produzione di
cloro o aggiungere del sale per compensare.
7.2 ‘NESSUN FLUSSO!’
 Signifi cato:
La portata d’acqua nella cellula è insuffi ciente o nulla ed il rilevatore di portata ha interrotto la
produzione di cloro (spia « Flow » accesa rossa).
 Cause possibili:
Malfunzionamento della pompa di fi ltraggio, incrostazione del fi ltro e degli skimmer, valvola/e del by-
pass chiusa/e, cavo/i disinserito/i…
 Soluzioni:
> Controllare la pompa, il fi ltro e lo/gli skimmer. Pulirli se necessario.
> Controllare il buon funzionamento del rilevatore di portata.
> Controllare il collegamento dei cavi (cellula e rilevatore di portata).
7
