3Com Baseline 2816 User Manual

8 CHAPTER 1: INTRODUCING THE BASELINE SWITCH
any combination. This offers you the flexibility of using
SFP transceivers to provide connectivity between the
Switch and a 1000 Mbps core network.
When an SFP port is in operation, the corresponding
10/100/1000BASE-T port is disabled.
Physical Features

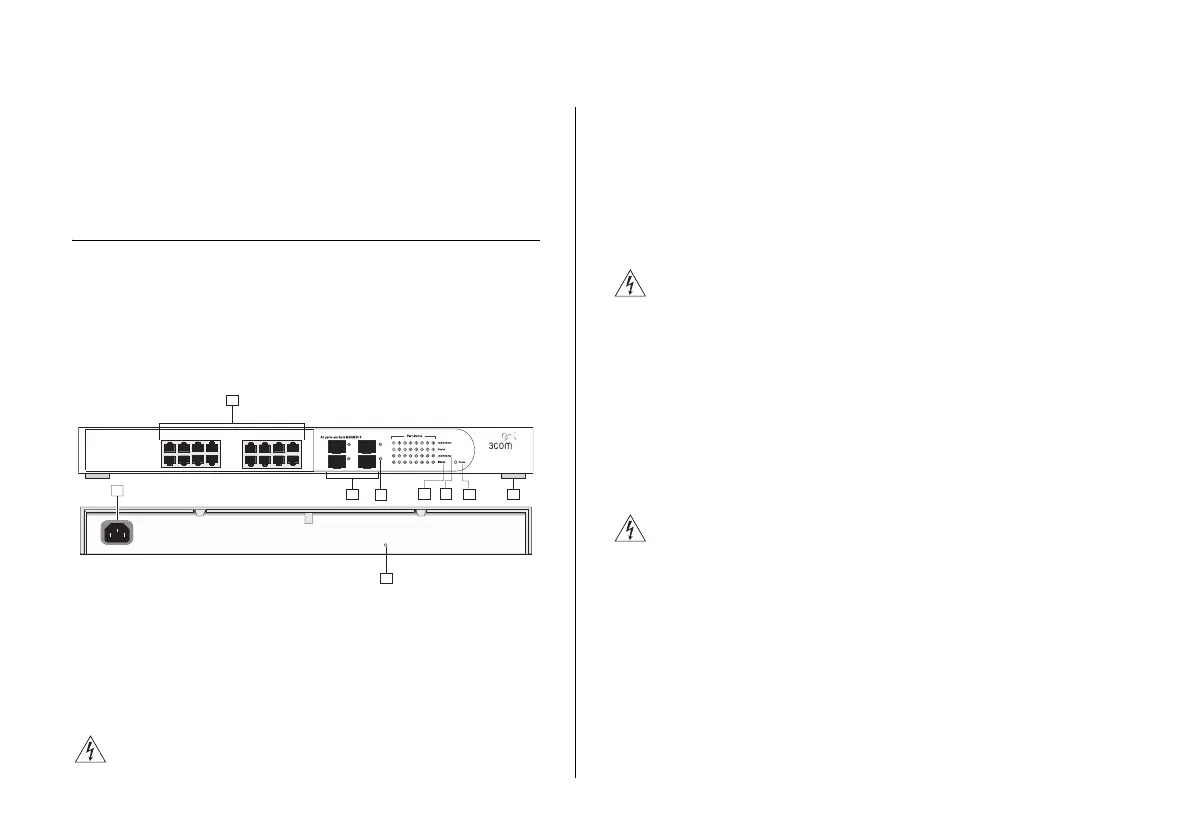

Figure 1 shows the front and rear panels of the Switch.
The numbers in this diagram refer to numbered sections
in “Front Panel” below and “Rear Panel” on page 11.
Figure 1 Front and Rear Panels (2816-SFP)
Front Panel
The front panel of the Switch contains a series of
indicator lights (LEDs) that help describe the state of
various networking and connection operations.
(1) RJ-45 10/100/1000 Ports
WARNING: RJ-45 Ports. These are shielded RJ-45 data
sockets. They cannot be used as standard traditional
telephone sockets, or to connect the unit to a
traditional PBX or public telephone network. Only
connect RJ-45 data connectors, network telephony
systems, or network telephones to these sockets.
Either shielded or unshielded data cables with shielded
or unshielded jacks can be connected to these data
sockets.
AVERTISSEMENT: Points d’accès RJ-45. Ceux-ci sont
protégés par des prises de données. Ils ne peuvent pas
être utilisés comme prises de téléphone conventionnelles
standard, ni pour la connection de l’unité à un réseau
téléphonique central privé ou public. Raccorder
seulement connecteurs de données RJ-45, systèmes de
réseaux de téléphonie ou téléphones de réseaux à ces
prises.
Il est possible de raccorder des câbles protégés ou non
protégés avec des jacks protégés ou non protégés à ces
prises de données.
WARNHINWEIS: RJ-45-Porte. Diese Porte sind
geschützte Datensteckdosen. Sie dürfen weder wie
normale traditionelle Telefonsteckdosen noch für die
Verbindung der Einheit mit einem traditionellem
privatem oder öffentlichem Telefonnetzwerk gebraucht
werden. Nur RJ-45-Datenanscluße, Telefonnetzsysteme
or Netztelefone an diese Steckdosen anschließen.
Entweder geschützte oder ungeschützte Buchsen dürfen
an diese Datensteckdosen angeschlossen werden.
The Switch has 16 (2816-SFP) or 24 (2824-SFP)
10/100/1000 Mbps auto-negotiating ports. Each port
8
5
6
3
1
13
4
16
5
8
9
3C16485A
Baseline Switch 2816-SFP Plus
12
Link/Activity : Green = 1000M, Yellow = 10/1000M,
Flash = Activity, Duplex : On = Full, Off = Half
Module Present
2
1
7
4
9
