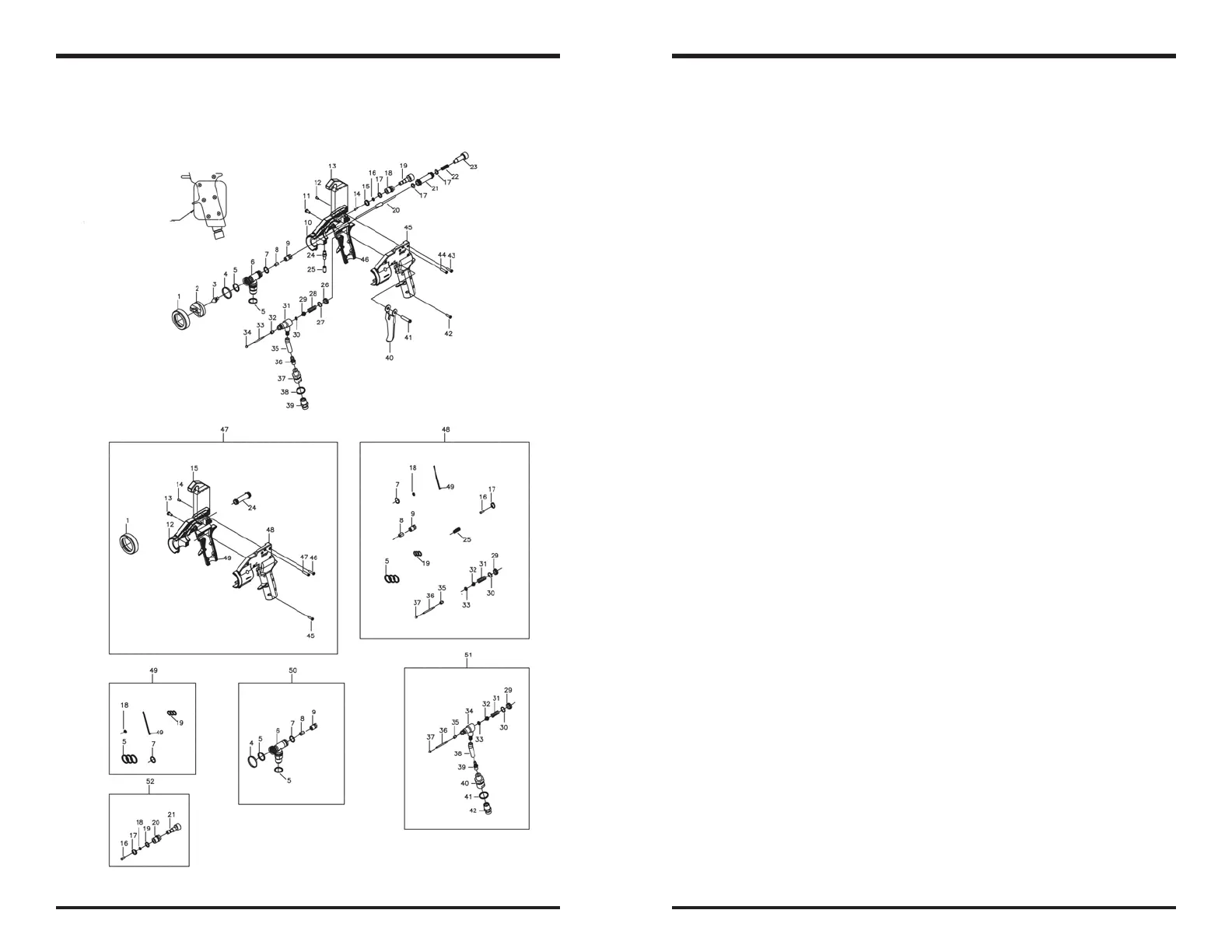

Identifi cación de Piezas del Pistola aplicadora en spray Serie 12SZ
de 3M™
Identifi cación de Piezas del Pistola aplicadora en spray Serie 12SZ
de 3M™
Artículo Descripción PN de Repuesto
1 Anillo de Retención 91-043
2 Tapa del Aire (Material Compuesto) 91-009-XXX
3 Boquilla de Líquidos 91-148-XXX
4 Anillo de Cierre
5 Junta Tórica
6 Pasaje de Líquidos 91-064-ZZ
7 Junta Tórica
8 Revestimiento (Grafi to) 91-139
9 Tuerca de Empaque 91-0223
10 Manija de la Mitad Derecha del Pistola aplicadora en spray
11 Tornillo de 3/8”
12 Tornillo de 1/4”
13 Gancho del Pistola aplicadora en spray
14 Tornillo de 3/8”
15 Sello de la Válvula
16 Junta Tórica
17 Junta Tórica
18 Inserto Roscado
19 Vástago de la Válvula
20 Punta de Aguja Delrin® 91-006-XXX-D
21 Manguito Roscado 91-041
22 Resorte LG-27/5
23 Tornillo de Ajuste de la Aguja 91-068
24 Vástago de Alivio de Presión LFG-465
25 Tapa del Vástago de Alivio de Presión 91-109/10 (Pack de 10)
26 Tapa de la Válvula
27 Arandela de la Tapa de la Válvula
28 Resorte de Retorno del Pistón
29 Sello de la Válvula
30 Junta Tórica
31 Armazón de la Válvula
32 Sello del Armazón de la Válvula
33 Varilla de la Válvula
34 Tapa de la Varilla de la Válvula
35 Tubo de Admisión del Aire
36 Adaptador Dentado
37 Admisión del Aire
38 Junta de Admisión
39 Adaptador
40 Gatillo HP-405
41 Perno Giratorio del Gatillo 91-014
42 Tornillo de 3/8”
43 Tornillo (Corto) de 1/2”
44 Tornillo (Largo) de 5/8”
45 Manija de la Mitad Izquierda del Pistola aplicadora en spray
46 Sello Viton de 2’ UH-753/2
47 Repuesto del Armazón del Pistola aplicadora en spray 91-152-B
48 Kit de Mantenimiento del Pistola aplicadora en spray 91-119
49 Kit de Repuesto de la Junta Tórica 91-249
50 Montaje del Pasaje de Líquidos 91-064-ZZ
51 Montaje de la Válvula de Aire de 50 PSI 91-168
52 Montaje del Ajuste de Distribución 91-072
ART. No 43
TORNILLOS (CORTOS) DE 1/2”
INSTALADOS
5 LUGARES, COMO SE INDICÓ
