3M 10 User Manual

52 53
3
Artículo Descripción PN de Repuestolo
1 Anillo de Retención 91-043
2 Tapa del Aire (Material Compuesto) 91-009-XXX
2* Tapa del Aire (Aluminio) 91-071-XXX
3 Boquilla de Líquidos 91-143-XXDT**
4 Manija del Pistola aplicadora en spray
5 Punta de Aguja Delrin® 91-107-XXX/4 (Pack de 4)
6 Eje de la Aguja de Acero Inoxidable 98-009
7 Resorte LG-27/5
8 Tornillo de Ajuste de la Aguja 97-023
9 Junta Tórica UH-1405/10 (Pack de 10)
10 Guía de la Aguja 91-202/2 (Pack de 2)
11 Separador de Tuercas de Empaque
12 Resorte de Compresión 91-199/3 (Pack de 3)
13 Tuerca de Empaque 91-201
14 Asiento de la Válvula
15 Resorte de la Válvula
16 Junta Tórica
17 Tapa de la Válvula 97-034
18 Sujetador E
19 Junta Tórica
20 Adaptador del Aire de Distribución 97-043
21 Vástago de Válvula de Distribución 97-041
22 Junta Tórica
23 Perilla de Ajuste del Aire de Distribución 97-040
24 Tornillo
25 Tubo de Admisión del Aire
26 Tapa de la Manija
27 Adaptador de Admisión del Aire
28 Junta Tórica
29 Cubierta del Sello 97-029
30 Sello del Labio
31 Espaciador
32 Anillo de Retención
33 Vástago de Válvula
34 Tapa del Vástago de Válvula
35 Vástago de Alivio de Presión LFG-465
36 Tapa del Vástago de Alivio de Presión 91-109/10 (Pack de 10)
37 Sujetador E
38 Clavija del Gatillo 97-037
39 Clavija Giratoria del Gatillo 97-038
40 Gatillo 97-036
41 Kit de Mantenimiento del Pistola aplicadora en spray 98-049
42 Kit de Empaque Auto Ajustable 91-200
* Denota diferencias en el Material de la Tapa del Aire
** Esta parte es ordenada como parte de un juego con artículo #18

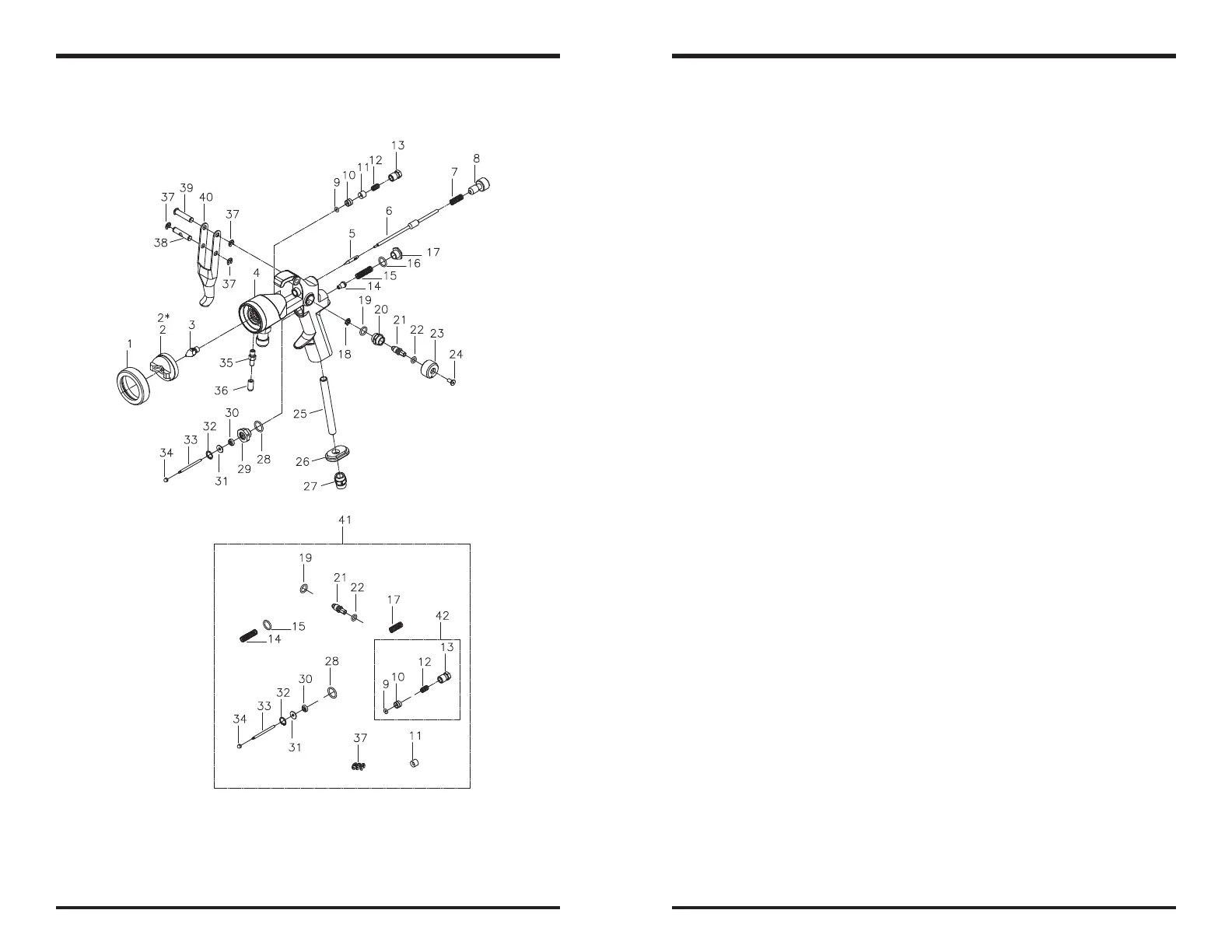

Identifi cación de Piezas del Pistola aplicadora en spray Serie 19
de 3M™
Identifi cación de Piezas del Pistola aplicadora en spray Serie 19
de 3M™

3M 10 Specifications

General

Brand	3M
Model	10
Category	Paint Sprayer
Language	English
