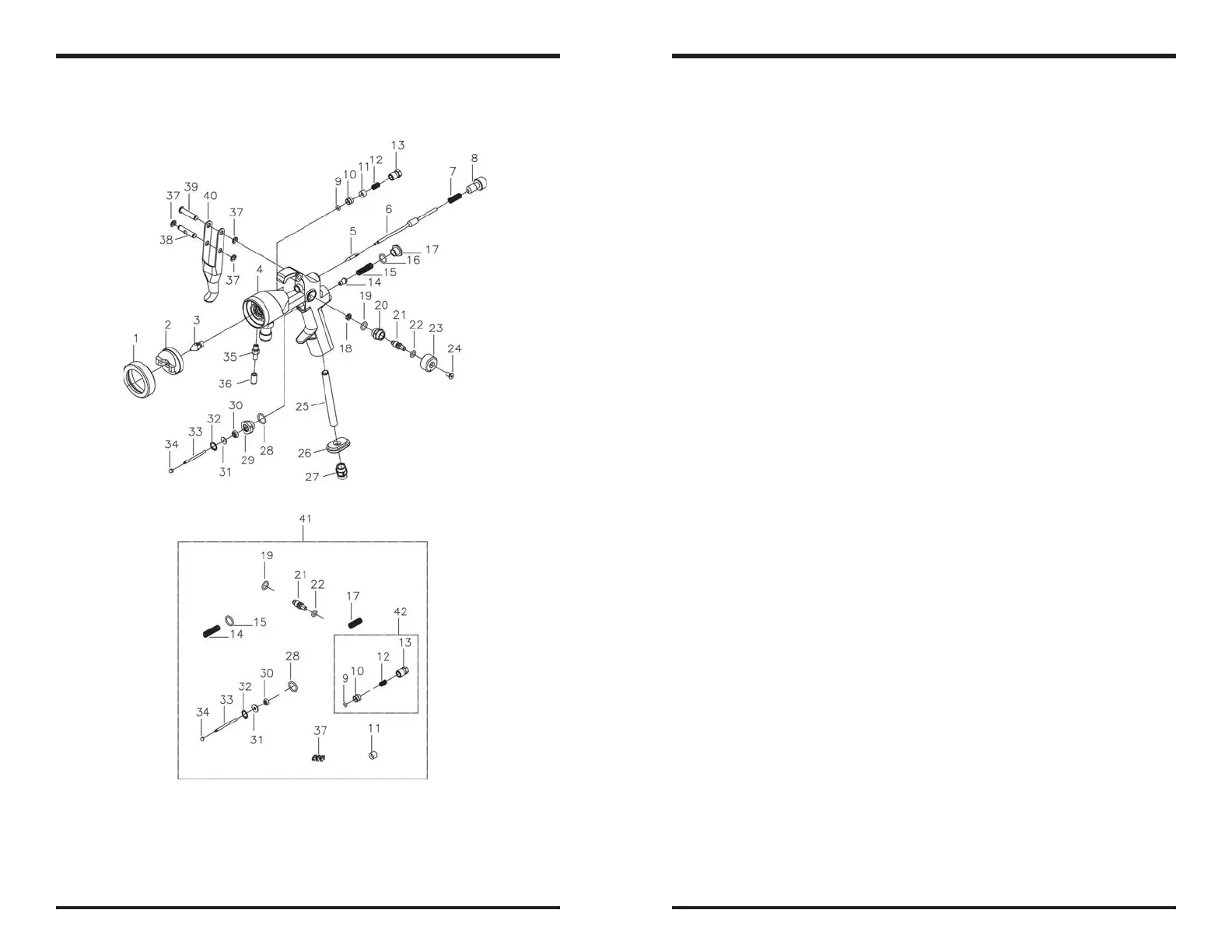

Identifi cación de Piezas del Pistola aplicadora en spray Serie 19C
de 3M™
Identifi cación de Piezas del Pistola aplicadora en spray Serie 19C
de 3M™
Artículo Descripción PN de Repuesto
1 Anillo de Retención 91-043
2 Tapa del Aire (Aluminio) 98-020-XXX
3 Boquilla de Líquidos 97-079-XXX*
4 Manija del Pistola aplicadora en spray
5 Punta de Aguja Delrin® 97-019-XXX/4 (Pack de 4)
6 Eje de la Aguja de Acero Inoxidable 98-009
7 Resorte LG-27/5
8 Tornillo de Ajuste de la Aguja 97-023
9 Junta Tórica UH-1405/10 (Pack de 10)
10 Guía de la Aguja 91-202/2 (Pack de 2)
11 Separador de Tuercas de Empaque
12 Resorte de Compresión 91-199/3 (Pack de 3)
13 Tuerca de Empaque 91-201
14 Asiento de la Válvula
15 Resorte de la Válvula
16 Junta Tórica
17 Tapa de la Válvula 97-034
18 Sujetador E
19 Junta Tórica
20 Adaptador del Aire de Distribución
21 Vástago de Válvula de Distribución
22 Junta Tórica
23 Perilla de Ajuste del Aire de Distribución
24 Tornillo
25 Tubo de Admisión del Aire
26 Tapa de la Manija
27 Adaptador de Admisión del Aire
28 Junta Tórica
29 Cubierta del Sello 97-029
30 Sello del Labio
31 Espaciador
32 Anillo de Retención
33 Vástago de Válvula
34 Tapa del Vástago de Válvula
35 Vástago de Alivio de Presión LFG-465
36 Tapa del Vástago de Alivio de Presión 91-109/10 (Pack de 10)
37 Sujetador E
38 Clavija del Gatillo
39 Clavija Giratoria del Gatillo
40 Gatillo
41 Kit de Mantenimiento del Pistola aplicadora en spray 98-049
42 Kit de Empaque Auto Ajustable 91-200
* Denota diferencias en el Material de la Tapa del Aire
