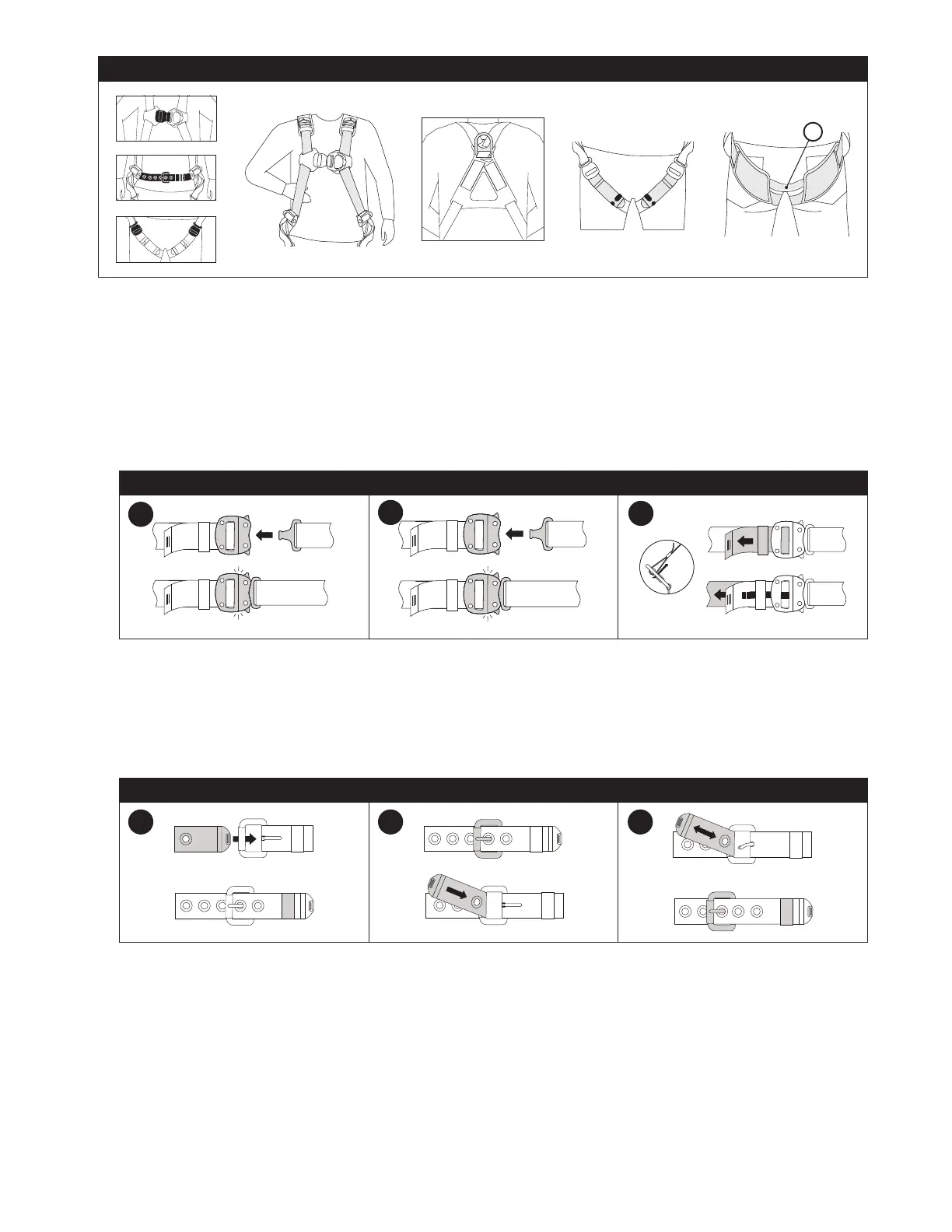

Figure7-Véricationdel’équipement
X
3.6 RACCORDEMENT DES BOUCLES : Les harnais 3M sont équipés d’une variété de boucles pour attacher et ajuster les
sangles du harnais. Consultez la gure 8 à titre de référence. Consultez la gure 1 pour savoir quels types de boucles se
trouvent sur votre harnais.
A. BOUCLES À RACCORD RAPIDE (FIGURE 8A)
1. Enclenchement : Insérez la languette dans le récepteur. Vous devriez entendre un clic lorsque la boucle est
enclenchée.
2. Désenclencher: Serrez les leviers de verrouillage de chaque côté du récepteur. Tirez la languette hors du
récepteur.
3. Ajuster : Tournez et maintenez la boucle à 90 degrés de la sangle du harnais. Pour raccourcir la sangle, tirez sur la
sangle d’ajustement. Pour allonger la sangle, tirez la boucle vers le haut.
Figure8A-Bouclesàraccordrapide
B. BOUCLES À ARDILLON (FIGURE 8B)
1. Enclenchement : Insérez l’ardillon dans le cadre de la boucle. Insérez la languette de la boucle dans l’un des
œillets de l’ardillon, puis insérez l’ardillon dans la clavette de la sangle pour l’enclencher.
2. Désenclencher: Retirez l’ardillon de la clavette de la sangle. Tirez sur l’ardillon tout en tirant sur la languette de
la boucle, jusqu’à ce que les deux soient libérées. Retirez l’ardillon du cadre de la boucle.
3. Ajuster : Fixez la languette à travers différents œillets pour ajuster. Déplacez la languette vers l’intérieur pour
serrer, vers l’extérieur pour desserrer.
Figure 8B - Boucles à ardillon
C. BOUCLES PASSER À TRAVERS (FIGURE 8C)
1. Enclenchement : Insérez la boucle mâle dans la fente de la boucle femelle. Serrez la sangle du harnais de
manière à ce que la boucle mâle soit au ras de la boucle femelle.
2. Désenclencher: Desserrez la sangle du harnais an que la boucle mâle se sépare de la boucle femelle. Une fois
séparé, tirez la boucle mâle à travers la boucle femelle.
3. Ajuster : Tournez et maintenez la boucle à 90 degrés de la sangle du harnais. Pour raccourcir la sangle, tirez sur la
sangle d’ajustement. Pour allonger la sangle, tirez la boucle vers le haut.
1
2
3
1 2 3
