Guide de l'utilisateur de l'écran MicroTouch™ M1500SS 3M™ 215
Informations exclusives de 3M Touch Systems, Inc.

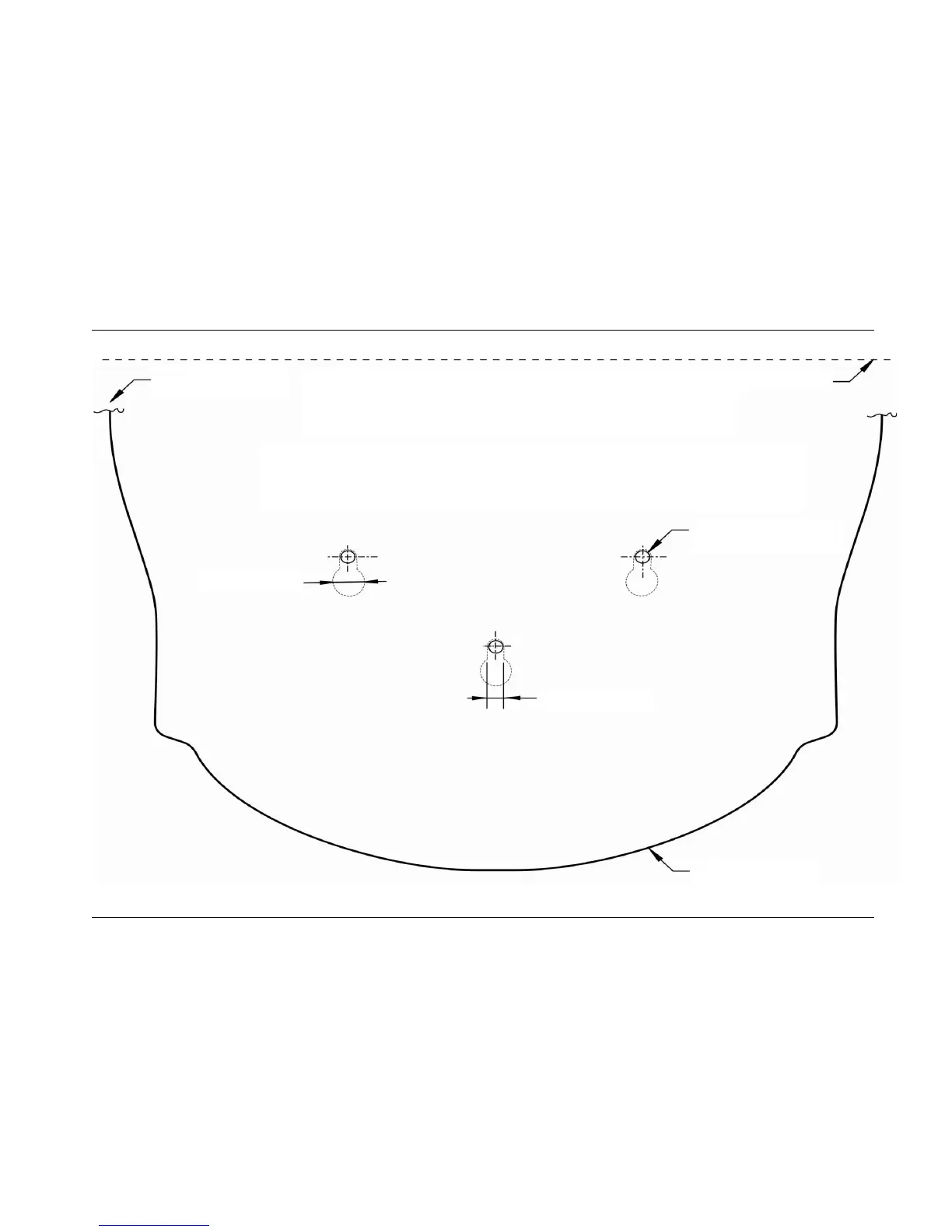

Gabarit de montage de plaque de base M1500SS
(représentation en taille réelle)
Informations exclusives de 3M Touch Systems
Ligne à découper
Le bord arrière de la base
n'est pas représenté
Placez ce gabarit sur la surface de montage et percez trois trous pour les vis de montage, comme illustré.
Le diamètre des têtes de vis doit être inférieur à 0,38" (10 mm) et supérieur à 0,21" (5,5 mm).
Réglez la hauteur des têtes de vis afin de bien fixer le moniteur. Cette hauteur est de 0,23" (6 mm) environ.
0,39" (10 mm)
0,21" (5,5 mm)
Percez 3 trous de montage
Bord avant du socle
