„3M™ MicroTouch™“ ekrano M1500SS naudojimo vadovas 345
„3M Touch Systems, Inc.“ nuosavybės teise priklausanti informacija
3 pav. Gaubto ir pagrindo nuėmimas, norint tvirtinti prie stovo
Tvirtinimo prie stalviršio variantas
Pagrindo apačioje esančios angos leidžia pritvirtinti įrenginį prie stalviršio. Į stalviršį
įsukite standartinius varžtus ir užstumkite pagrindo plokštę, kad ji saugiai prisitvirtintų.
Pastaba. Jūsų patogumui šio vadovo pabaigoje pridedamas viso dydžio šablonas.

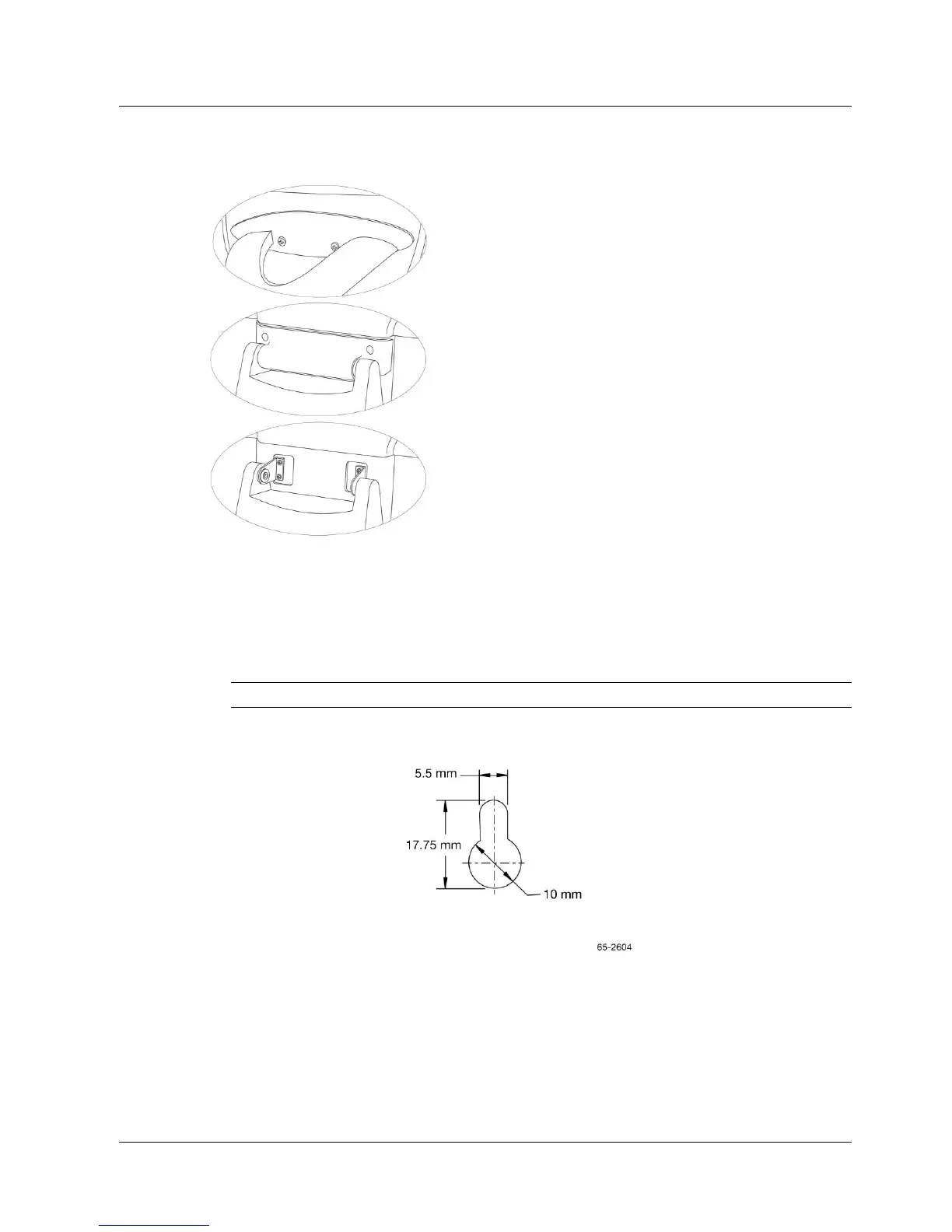

4 pav. Rakto skylutės pavidalo tvirtinimo lizdai
1 veiksmas. Atlaisvinkite gaubtą. Įrenginį saugiai ir
tvirtai paguldę priekine dalimi žemyn ant nebraižančio
paviršiaus, išsukite du varžtus, laikančius gaubto viršų.
Pakelkite gaubtą ir patraukite, kad laikikliai atsilaisvintų
ir galėtumėte nuimti gaubtą.
2 veiksmas. Išsukite du apačioje esančius varžtus,
laikančius lankstų dangtelį. Nuimkite lankstų dangtelį.
3 veiksmas. Išsukite keturis vidinius varžtus, laikančius
ekrano pagrindą, ir jį švelniai nuimkite.
