3M M1500SS - Opţiune de Montare a Bazei Pe Suprafaţa de Lucru

Ghid de utilizare a afişajului 3M™ MicroTouch™ M1500SS 441
Informaţii proprietatea 3M Touch Systems, Inc.

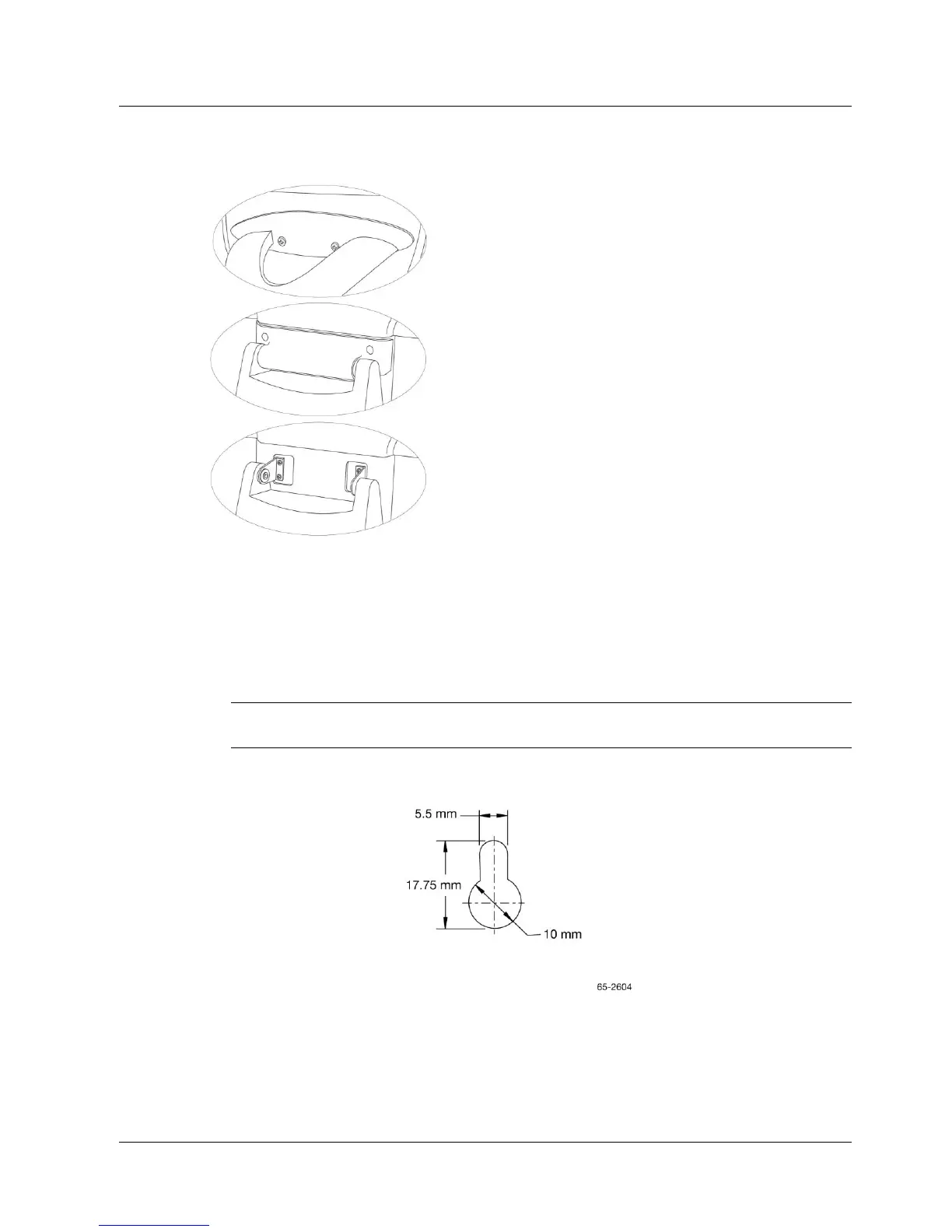

Figura 3 Dezasamblarea furcii şi a bazei pentru montaj pe braţ
Opţiune de montare a bazei pe suprafaţa de lucru
Fantele canal de pană din partea inferioară a plăcii de bază vă dau posibilitatea să fixaţi
unitatea pe un birou sau pe o suprafaţă de lucru Folosiţi şuruburi standard în birou sau
suprafaţa de lucru şi apoi glisaţi placa de bază pe acestea pentru o fixare în siguranţă.
Observaţie: Un şablon de dimensiune maximă este inclus în partea din spate a acestui
manual.
Figura 4 Fante de montare canal de pană
Pasul 1 -- Deblocaţi furca. Cu unitatea aşezată cu faţa
în jos, în siguranţă pe o suprafaţă neabrazivă,
demontaţi cele două şuruburi care leagă partea
superioară a furcii. Ridicaţi furca şi trageţi-o în jos
pentru a decupla umerii pentru demontare.
Pasul 2 -- Demontaţi cele două şuruburi inferioare care
susţin pe poziţie capacul balamalei. Demontaţi
capacul mic cu balama.
Pasul 3 -- Demontaţi cele patru şuruburi interioare care
ţin pe poziţie afişajul şi demontaţi cu grijă baza.
