Ekran MicroTouch™ M1500SS 3M™ — podręcznik użytkownika 393
Informacje zastrzeżone firmy 3M Touch Systems, Inc.

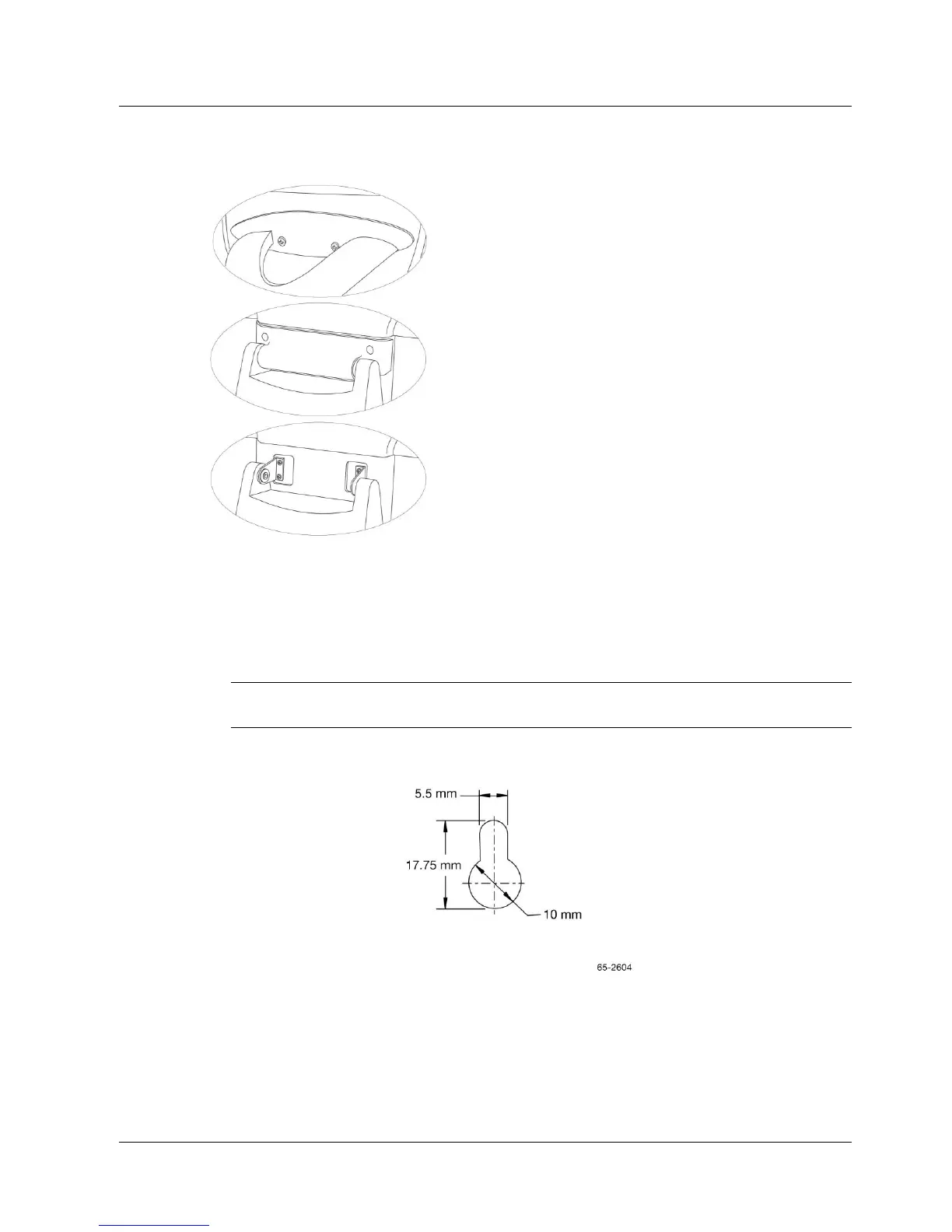

Rysunek 3. Demontaż podstawy i podpory
Opcja montowania na blacie
Otwory u dołu podstawy umożliwiają przymocowanie ekranu na blacie. Zastosować
standardowe śruby, a następnie wsunąć na nie podstawę.
Ważne: Do niniejszego podręcznika dołączono pełnowymiarowy szablon ułatwiający
montaż.
Rysunek 4. Otwory montażowe
Krok 1 — odblokować podporę. Po położeniu ekranu
poziomo przodem do dołu na bezpiecznej, gładkiej
powierzchni odkręcić dwie śruby łączące górę podpory.
Podnieść podporę i pociągnąć w dół, aby zwolnić
klapki.
Krok 2 — odkręcić dwie dolne śruby, przytrzymując
osłonę zawiasów. Zdjąć małą osłonę zawiasów.
Krok 3 — usunąć wewnętrzne cztery śruby mocujące
podstawę do ekranu i delikatnie zdjąć podstawę.
