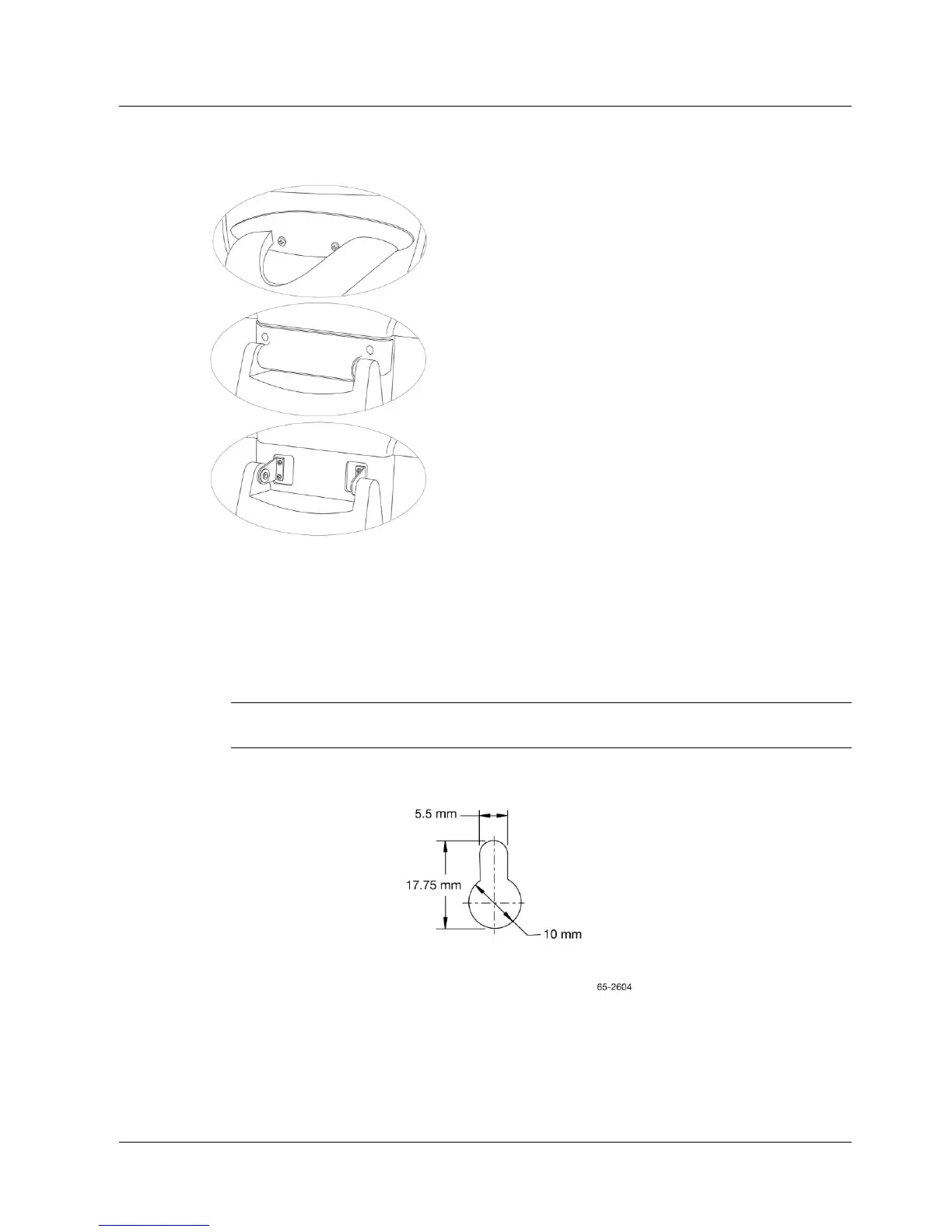

Obrázek 3: Demontáž popruhů a základny pro montáž na rameno
Možnost montáže na pracovní stůl
Skryté sloty na spodní straně základny Vám umožní bezpečnou montáž jednotky na stůl
či pracovní plochu. Použijte standardní šrouby na stole či pracovní ploše a poté na
plochu přesuňte základnu a zajistěte ji.
Poznámka: V zadní části tohoto návodu naleznete v případě potřeby šablonu plné
velikosti.
Obrázek 4: Skryté montážní sloty
1. krok -- Odblokujte popruhy. Bezpečně položte
jednotku směrem dolů na neabrazivní povrch a
odstraňte dva šrouby, které spojují horní část popruhu.
Zvedněte popruh a zatáhněte za něj, abyste uvolnili
odstraňovací pásy.
2. krok -- Odstraňte dva spodní šrouby, které drží
krytku pantu na svém místě. Odstraňte malou krytku
pantu.
3. krok -- Odstraňte čtyři vnitřní šrouby, které drží
základnu displeje a jemně odstraňte základnu.
