Οδηγός Χρήστη για την οθόνη αφής 3M™ MicroTouch™ M1500SS 265
3M Touch Systems, Inc. Πληροφορίες αποκλειστικής κυριότητας

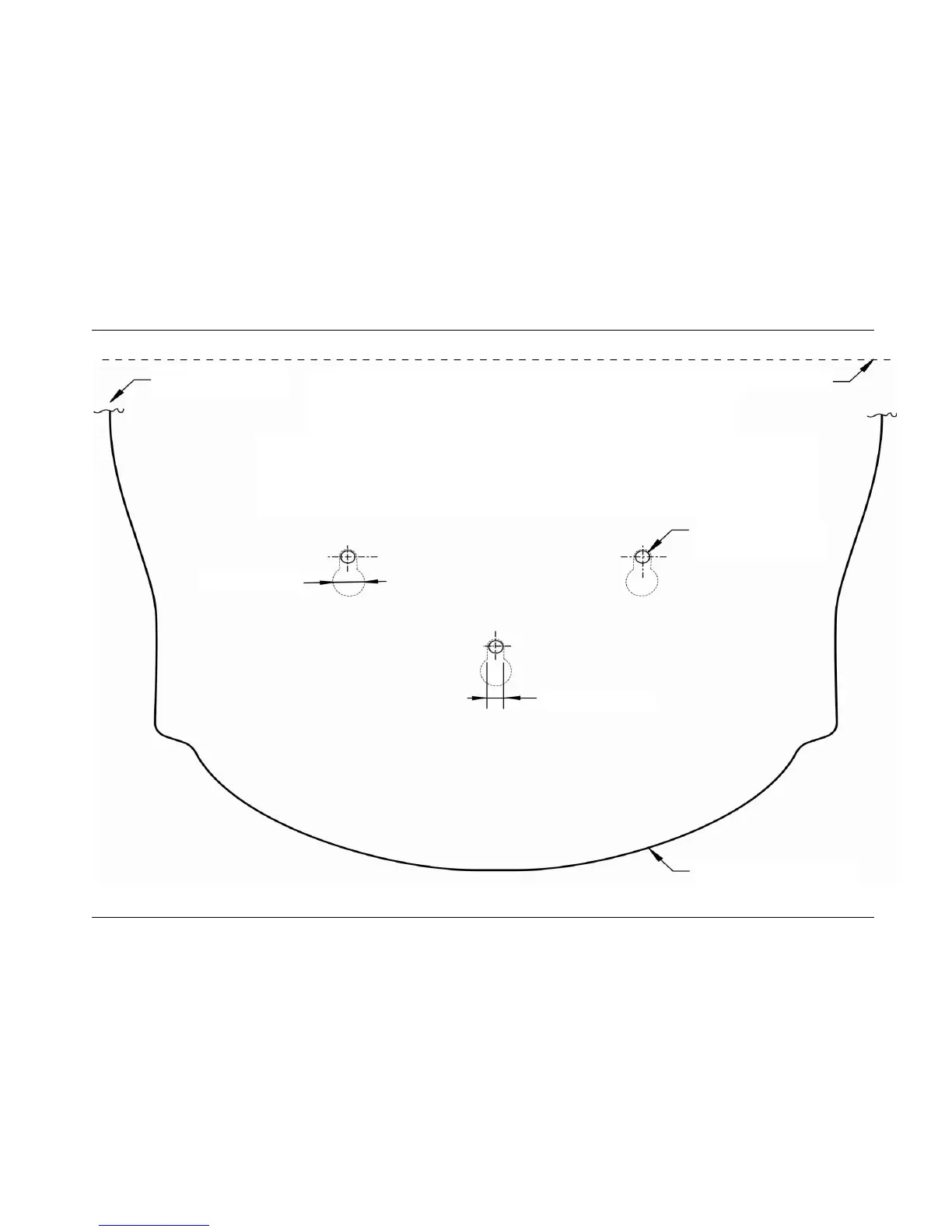

Σχεδιάγραμμα της βάσης τοποθέτησης της M1500SS
(Σχεδιασμένο σε φυσικό μέγεθος)
Πληροφορίες αποκλειστικής κυριότητας της 3M Touch Systems
Γραμμή κοπής
Η πίσω πλευρά της
βάσης δεν απεικονίζεται
Τοποθετήστε αυτό το σχεδιάγραμμα στην επιφάνεια τοποθέτησης και κάντε τρεις τρύπες όπως φαίνεται στο
σχεδιάγραμμα για τις βίδες στερέωσης.
Η κεφαλή της βίδας πρέπει να είναι μικρότερη από 0,38" (10 mm), αλλά μεγαλύτερη από 0,21" (5,5 mm).
Ρυθμίστε το ύψος των κεφαλών των βιδών για να ασφαλίσετε την οθόνη στη σωστή θέση. Αυτό το ύψος είναι
περίπου 0,23" (6 mm).
0,39" (10 mm)
0,21" (5,5 mm)
Κάντε 3 οπές για την
ανάρτηση
Μπροστινή γωνία της βάσης
